Замена разъёма питания 12 В в Toshiba Satellite U840W

Снятие этой детали облегчает работу внутри ноутбука. Чтобы заменить эту деталь (если она повреждена), следуйте этому руководству.

Шаг 1

По краю крышки расположено десять винтов длиной 5 мм.

Одиннадцатый винт 5 мм (в центре) закрыт резиновой заглушкой.

Удалите винты с помощью отвертки Phillips #00.

Подденьте между корпусом и крышкой пластиковым лепестковым инструментом.

Используйте лепестковый инструмент, чтобы пройти вдоль корпуса и медленно поддеть крышку.

Провод для разъёма питания 12 В соединяет крышку с корпусом.

Отключите этот разъём от материнской платы, чтобы избежать повреждения материнской платы или кабеля разъёма питания.

Отключите батарею.

Удерживайте кнопку питания примерно 10 секунд, чтобы разрядить накопившийся заряд на материнской плате.

На этом этапе вы сможете:

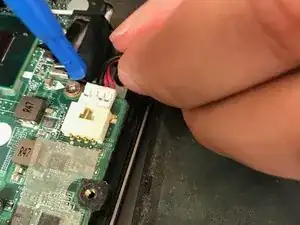

Снимите разъём с материнской платы.

Это разрывает единственное соединение между материнской платой и крышкой.

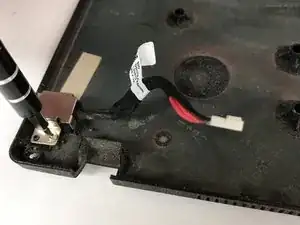

Удалите винт, удерживающий разъём питания 12 В на крышке.

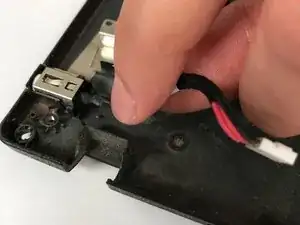

Снимите разъём питания 12 В с крышки.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
