Замена материнской платы HP EliteBook Folio G1
Данное руководство описывает замену материнской платы в ноутбуке HP EliteBook Folio G1.
Материнская плата является центральным узлом ноутбука, объединяющим все основные компоненты и обеспечивающим их взаимодействие. Если устройство не включается, не загружается или проявляет признаки неисправности компонентов при исправной работе других деталей, возможно, материнская плата вышла из строя и требует замены.
Следуя этому руководству, Вы сможете безопасно и эффективно заменить материнскую плату, восстановив полную работоспособность системы.
Шаг 1
Полностью выключите ноутбук и закройте крышку.
Шаг 2
Переверните ноутбук вверх дном, чтобы нижняя панель оказалась сверху.
Разместите устройство так, чтобы QR-код и текстовые обозначения были читаемы и обращены к Вам.
Шаг 3
Открутите восемь винтов длиной 3,0 мм, крепящих заднюю крышку, с помощью отвёртки Torx T5.
Шаг 4
Вставьте пластиковую разделительную инструмент или лопатку в зазор между нижней крышкой и корпусом.
Аккуратно подденьте по краям, чтобы освободить фиксирующие защёлки.
Осторожно снимите заднюю крышку с ноутбука.
Шаг 5
С помощью отвёртки Phillips #0 открутите один винт длиной 3,0 мм, крепящий твердотельный накопитель.
Шаг 6

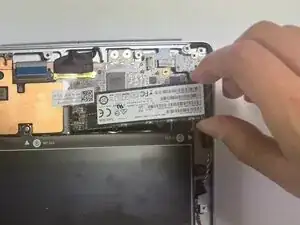

Аккуратно приподнимите накопитель и сдвиньте его вправо, чтобы извлечь.
Шаг 7
Используйте разделительный инструмент или ноготь, чтобы аккуратно поднять маленькую фиксирующую защёлку на разъёме кабеля аудио-платы.
Шаг 8
Аккуратно потяните ленточный кабель прямо из разъёма, чтобы отключить аудио-плату от материнской платы.
Шаг 9
С помощью отвёртки Phillips #00 открутите два винта длиной 3,0 мм, крепящих аудио-плату к корпусу.
Шаг 10
Не сгибайте и не скручивайте плату, так как она и разъёмы хрупкие.
Используйте разделительный инструмент, чтобы аккуратно приподнять аудио-плату строго вверх из посадочного места.
Шаг 11
Кабель чрезвычайно хрупкий. Обращайтесь с ним осторожно, чтобы не повредить.
Найдите кабель динамика, подключённый к материнской плате в правом верхнем углу, и аккуратно потяните вниз, чтобы отключить.
Шаг 12
С помощью отвёртки Phillips #00 открутите шесть винтов длиной 3,0 мм, крепящих динамики.
Шаг 13
Отделите ленту, удерживающую кабели от батареи и сенсорной панели.
Шаг 14
Вставьте разделительный инструмент под динамик и аккуратно приподнимите его из посадочного места.
Шаг 15

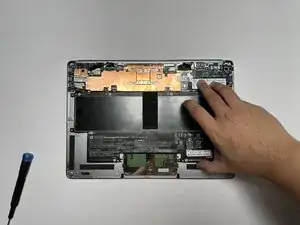

Открутите шесть винтов длиной 3,0 мм, крепящих батарею, с помощью отвёртки Phillips #0.
Открутите два винта длиной 3,0 мм, крепящих батарею, с помощью отвёртки JIS #000.
Шаг 16
Следите, чтобы не повредить батарею в процессе.

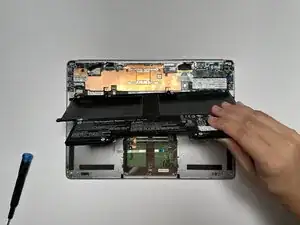

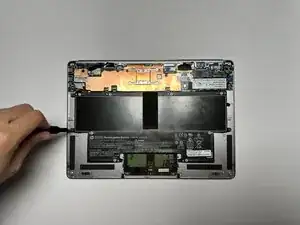

После удаления винтов подденьте и извлеките батарею.
Шаг 17

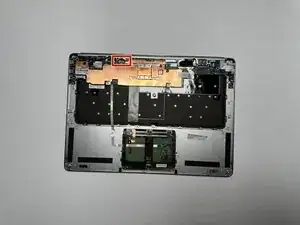

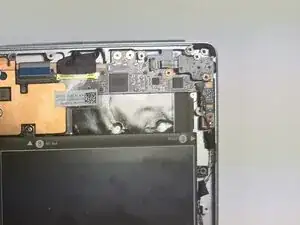

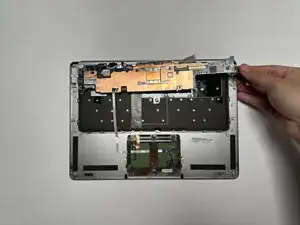

Отключите кабель антенны Wi-Fi.
Шаг 18

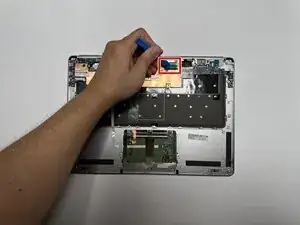

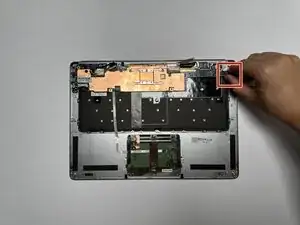

Отключите кабель дисплея.
Шаг 19

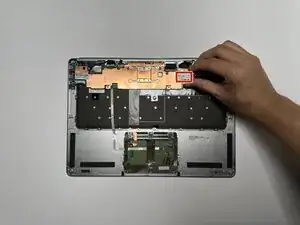

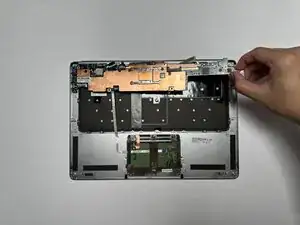

Отключите кабель клавиатуры.
Шаг 20
Будьте осторожны при отключении ленточных кабелей. При необходимости аккуратно используйте разделительный инструмент.

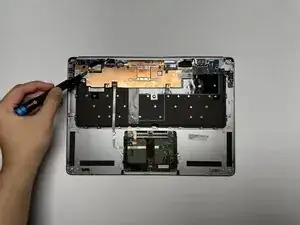

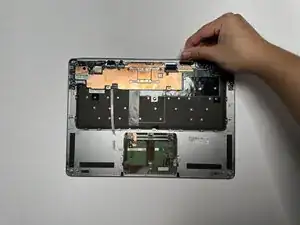

Отключите кабель веб-камеры.
Шаг 21

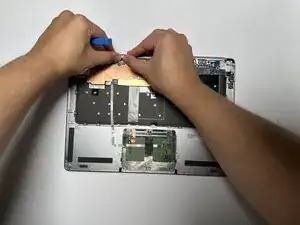

Возьмитесь за эту наклейку, потяните её вверх и снимите — это кабель сенсорной панели.
Шаг 22

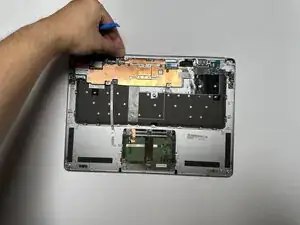

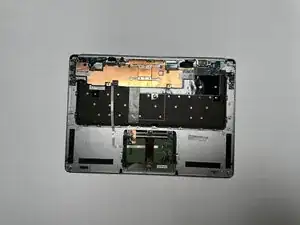

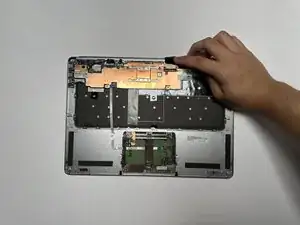

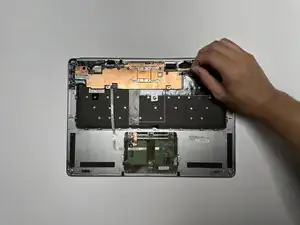

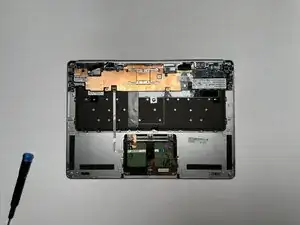

Поднимите материнскую плату из ноутбука.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
