Замена дисплея Asus VivoBook Q302LA-BHI3T09

Ноутбуки

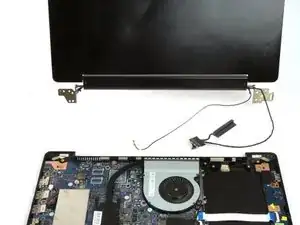

Дисплей с сенсорным экраном 2в1 может стать невосприимчивым или треснуть из-за частого использования. Если дисплей поврежден или не отвечает, и вы определили, что проблема не в питании, данное руководство покажет, как заменить весь дисплей.

Шаг 1

Перед проведением ремонта или замены убедитесь, что ноутбук полностью выключен.

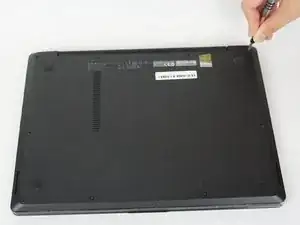

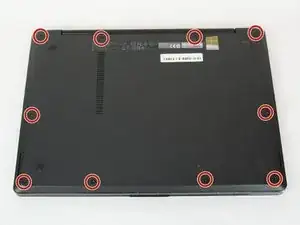

С помощью отвертки JIS #0 отвинтите десять винтов длиной 10 мм, фиксирующих заднюю крышку.

Шаг 2

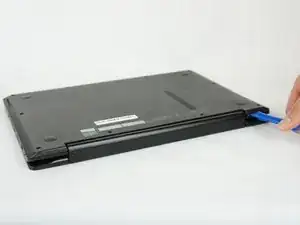

Вставьте плоский край инструмента для открытия между задней крышкой, чтобы снять ее.

Старайтесь использовать инструмент для открытия в нескольких точках. Резкое поднятие задней крышки может повредить ноутбук.

Шаг 3

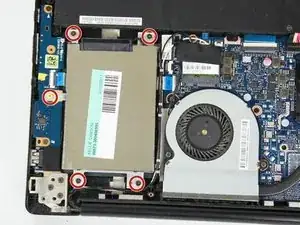

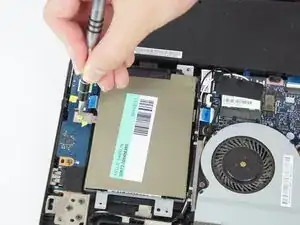

С помощью отвертки JIS #0 отвинтите пять винтов длиной 3.0 мм, фиксирующих корпус жесткого диска.

Шаг 4

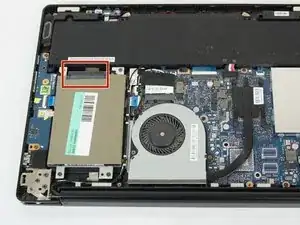

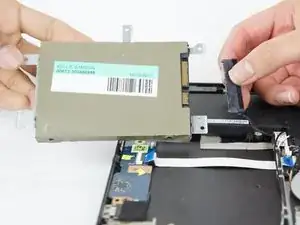

Поднимите жесткий диск и отключите кабель питания, соединенный с ним.

Убедитесь, что тянете за пластиковую головку, а не за сами провода, чтобы избежать их повреждения.

Шаг 5

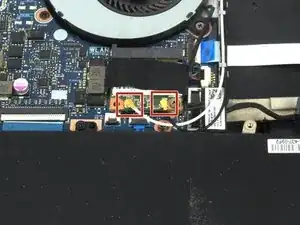

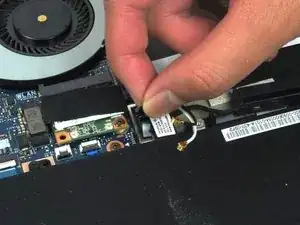

Отключите белые и черные провода, прикрепленные к чипу Wi-Fi.

Шаг 6

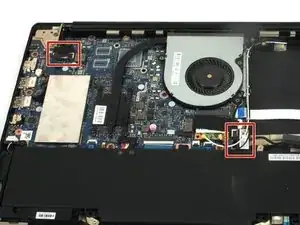

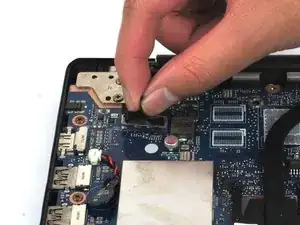

Снимите два адаптера, соединяющие дисплей с материнской платой, потянув за черные пластиковые застежки прямо вверх.

Шаг 7

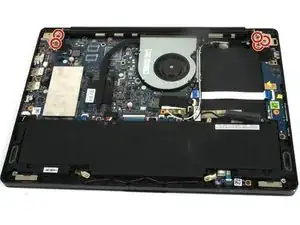

Используйте отвертку JIS #0, чтобы отвинтить пять винтов длиной 5.0 мм,

Перевод руководства с ifixit.com
