Замена материнской платы ASUS Vivobook Q301LA-BSI5T17
Материнская плата выполняет роль хаба для всех компонентов ноутбука. Иногда полная замена материнской платы необходима. Например, повреждение от жидкости в результате пролития напитка на клавиатуру может потребовать замены материнской платы для оптимальной работы.
К счастью, заменить материнскую плату относительно легко, так как не требуется специальных инструментов или оборудования.
Имейте в виду, что если поврежден только конкретный компонент, рекомендуется заменить только этот компонент по причинам экономии.
Шаг 1
Открутите (10) винтов на дне корпуса компьютера с помощью отвертки JIS #0.
Шаг 2
Немного поднимите нижнюю крышку и сдвиньте её к задней части компьютера, чтобы освободить крепежные вкладки.
Шаг 3

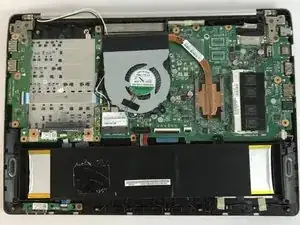

Удалите (6) винтов, крепящих аккумулятор к корпусу, с помощью отвертки JIS #0.
Используйте черную пластиковую лопатку, чтобы удалить аккумулятор из устройства.
Шаг 4
Осторожно извлеките аккумулятор из ноутбука, убедившись, что все соединенные с ним провода отключены.
Шаг 5

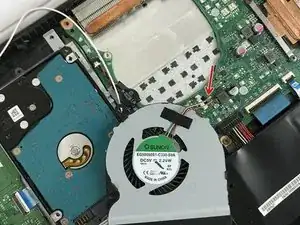

При снятии вентилятора охлаждения осторожно отключите кабель, подключенный к материнской плате.
После того как вы аккуратно отключите кабель, вентилятор охлаждения должен легко сняться.
Шаг 6

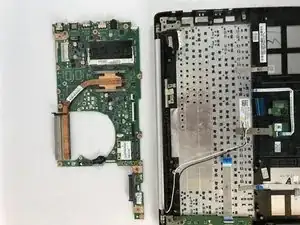

Осторожно извлеките материнскую плату.
Теперь вы можете заменить её на новую материнскую плату или внести необходимые изменения.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
