Замена радиатора охлаждения Toshiba Satellite A75-S226

Шаг 1

Убедитесь, что замок батареи находится в разблокированном положении.

Сдвиньте кнопку влево.

Шаг 2

Извлеките батарею из компьютера.

Шаг 3

Выкрутите два винта длиной 5,62 мм, крепящих крышку оптического привода.

Шаг 4

Снимите крышку оптического привода.

Для поддевания крышки из паза может пригодиться пластиковая отвёртка или ноготь.

Шаг 5

Используя углубление, вытолкните оптический привод из ноутбука для снятия.

Шаг 6

Выкрутите винт длиной 8,6 мм.

Шаг 7

Нажмите на левый нижний угол привода CD, пока он не выдвинется из корпуса.

Когда значительная часть привода окажется с правой стороны, аккуратно вытяните его полностью.

Шаг 8

Выкрутите винт длиной 5,75 мм, крепящий панель крышки.

Поверните ноутбук экраном вниз.

Шаг 9

Подденьте панель крышки пластиковой отвёрткой и приподнимите её.

Шаг 10

Выкрутите винт длиной 5,64 мм с нижней части перекладины.

Снимите перекладину.

Шаг 11

Пластиковой отвёрткой отсоедините разъёмы чёрного и белого антенных кабелей от платы Wi-Fi.

Обратите внимание, что чёрный провод подключён к разъёму, помеченному как основной (main).

Шаг 12

Разожмите пальцами фиксаторы, удерживающие карточку памяти.

Шаг 13

Извлеките плату Wi-Fi руками.

Шаг 14

Пластиковой отвёрткой подденьте верхнюю панель вдоль клавиатуры, пока она не освободится.

Сначала может быть удобно поддеть заднюю часть заглушек петель (на фото не показано), чтобы освободить их. Затем вставьте пластиковую отвёртку под боковые стороны и передний край верхней панели.

Шаг 15

Снимите верхнюю панель, выдавливая её из левого верхнего паза, затем аналогично с правой стороны.

Шаг 16

Выкрутите два винта длиной 3,67 мм из верхних углов клавиатуры.

Шаг 17

Приподнимите клавиатуру с верхнего края, используя пальцы.

Не пытайтесь полностью извлечь клавиатуру, так как она всё ещё подключена к материнской плате.

Шаг 18

Отсоедините кабель, соединяющий клавиатуру с материнской платой.

Обратите внимание на фиксирующие защёлки с обеих сторон разъёма ленточного кабеля — они сдвигаются назад примерно на 2 мм для освобождения кабеля.

Приподнимите и снимите клавиатуру.

Шаг 19

Выкрутите винт длиной 3,76 мм с заземляющего провода.

Шаг 20

Используйте пластиковую отвёртку для отсоединения провода.

Шаг 21

Осторожно вытяните чёрный и белый провода из верхней части корпуса.

Не тяните провода слишком сильно, чтобы не повредить их.

Шаг 22

Выкрутите винт длиной 8,6 мм с левой стороны верхней части корпуса.

Шаг 23

Выкрутите два винта длиной 8,6 мм из задних углов ноутбука.

Шаг 24

Приподнимите сборку дисплея и снимите её.

Шаг 25

Открутите с помощью крестовой отвёртки два винта длиной 3,7 мм из отсека батареи.

Затем удалите четырнадцать винтов длиной 8,6 мм с нижней части корпуса.

Шаг 26

Открутите крестовой отвёрткой шесть винтов длиной 8,6 мм с верхней части корпуса.

Шаг 27

Пластиковой лопаткой отсоедините два разъёма проводов динамиков и разъём тачпада от системной платы.

Шаг 28

Пластиковой лопаткой подденьте корпус по всему периметру ноутбука, чтобы отделить верхнюю крышку.

Шаг 29

Поднимите верхнюю крышку, чтобы снять её.

Шаг 30

Используя крестовую отвёртку, удалите два винта длиной 8,6 мм с переднего края системной платы.

Шаг 31

Открутите четыре винта, удерживающие разъёмы на задней панели, с помощью ключа на 3/16 дюйма.

Шаг 32

Поднимите передний край системной платы, одновременно аккуратно поддевая корпус от разъёмов с правой стороны компьютера.

Повторите то же самое с левой стороны.

На левой стороне компьютера находится кнопка слота карты памяти, которая может выскочить при нажатии. Эта кнопка должна быть зафиксирована на месте при снятии системной платы.

Шаг 33

Поднимите передний край системной платы вверх, затем сдвиньте её вперёд.

Шаг 34

Отсоедините кабели, соединяющие вентиляторы с системной платой.

Шаг 35

Переверните системную плату.

Открутите четыре серебристых винта крестовой отвёрткой.

Шаг 36

Переверните системную плату.

Поднимите вентиляторы, чтобы снять их с системной платы.

Шаг 37

Крестовой отвёрткой удалите четыре винта, удерживающих радиатор на системной плате.

Шаг 38

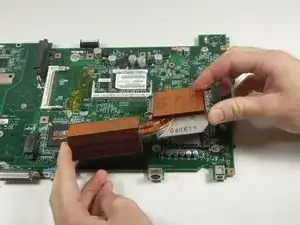

Поднимите радиатор с системной платы.

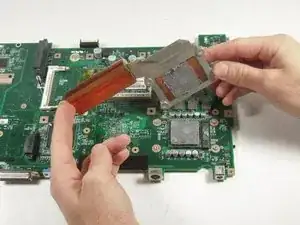

На нижней стороне радиатора нанесена термопаста.

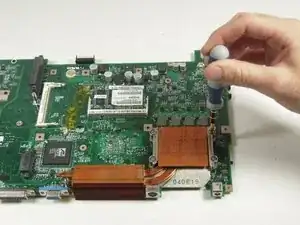

При сборке радиатора необходимо заменить термопасту.

Завершение

Чтобы собрать устройство, выполните инструкции в обратном порядке.

Перевод руководства с ifixit.com
