Замена радиатора и вентилятора Lenovo ThinkPad X270

Дождитесь разряда батареи ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Инструмент для извлечения SIM-карты или бита недостаточно длинны, чтобы извлечь лоток.

Вставьте выпрямленную скрепку в отверстие лотка micro SIM-карты на правом краю ноутбука.

Нажмите скрепкой в отверстие, чтобы извлечь лоток.

Удалите лоток.

При вставке лотка направьте его «рукояти» в прямоугольное металлическое гнездо.

Переверните ноутбук, чтобы получить доступ к внешней батарее.

Батарея зафиксирована двумя сдвижными защёлками.

Сдвиньте левую защёлку, отмеченную 1, в положение «отпирания» — она защёлкнется и освободит левую сторону батареи.

Удерживая правую защёлку, отмеченную 2, в положении «отпирания», выдвиньте батарею из её гнезда.

При сборке вставьте батарею в гнездо до полного зацепления обеих защёлок.

Никогда не используйте деформированную или повреждённую батарею — это опасность возгорания. Замените её на новую.

Отвинтите восемь фиксированных винтов, удерживающих заднюю крышку, крестовой отвёрткой.

Не пытайтесь полностью выкрутить винты — они закреплены в крышке тонкими пластиковыми зажимами.

Пластиковые защёлки крепят заднюю крышку к раме. Вы услышите и ощутите, как защёлки отпускаются.

Вставьте плоскую сторону медиатора между нижним правым краем задней крышки и рамой.

Подденьте заднюю крышку, чтобы освободить нижние правые защёлки.

Оставьте медиатор вставленным в нижнем правом углу.

На следующих двух шагах держите медиатор под углом 45° вниз, чтобы облегчить освобождение защёлок.

Slide the pick to the bottom left corner to release the bottom clips.

Вставьте медиатор в нижний левый угол и сдвиньте его до первого USB-порта, чтобы освободить левые защёлки.

Вставьте монтажный инструмент между верхним левым углом задней крышки и рамой.

Подденьте заднюю крышку, чтобы освободить клипсы, удерживающие её верхний левый угол.

Повторите процедуру в верхнем правом углу.

Пять защёлок фиксируют верхний край задней крышки.

Вставьте монтажный инструмент в зазор между задней крышкой и рамой, рядом с одной из защёлок.

Нажмите инструмент в зазор до освобождения защёлки.

Продвигайте монтажный инструмент между задней крышкой и рамой в разных точках вдоль верхнего края, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке положите заднюю крышку на раму и прижмите по периметру, чтобы защёлкились все фиксаторы.

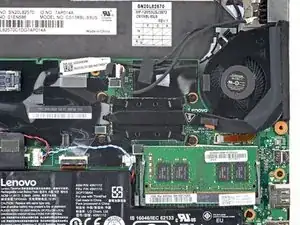

Надавливайте попеременно с разных сторон на внутренний разъём батареи монтажным инструментом, чтобы «вывести» его из гнезда.

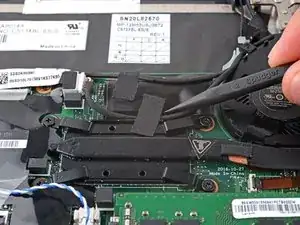

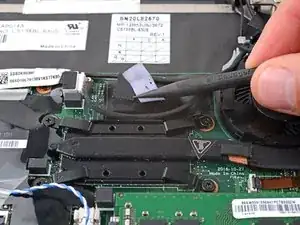

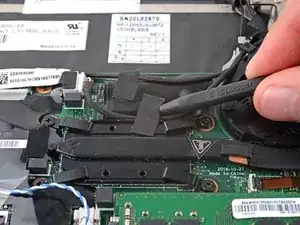

С помощью монтажного инструмента или пальцев оторвите ленту, фиксирующую кабель дисплея к верхней части радиатора.

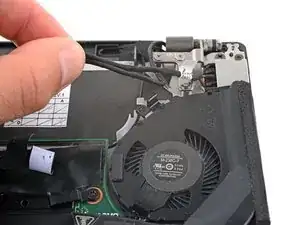

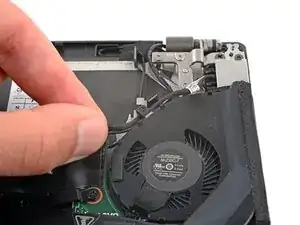

Выведите кабели дисплея из их фиксаторов на верхнем крае вентилятора.

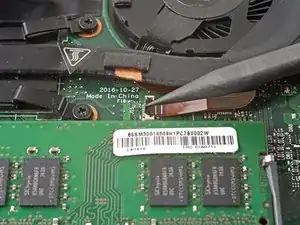

Используйте кончик лопатки или чистый ноготь, чтобы приподнять маленькую шарнирную защёлку на кабеле вентилятора в ZIF-коннекторе ZIF connector.

Используйте пинцет с тупыми кончиками или пальцы, чтобы осторожно вытащить кабель вентилятора из разъёма.

Тяните за язычок кабеля, а не за сам кабель.

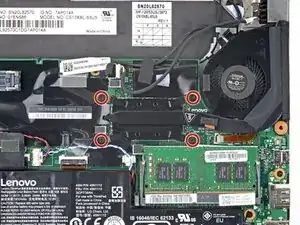

Используйте крестовую отвёртку, чтобы ослабить четыре винта с удерживающими элементами, фиксирующие радиатор и вентилятор.

При сборке затягивайте винты радиатора в образе «X». Например: верхний левый, нижний правый, верхний правый, нижний левый.

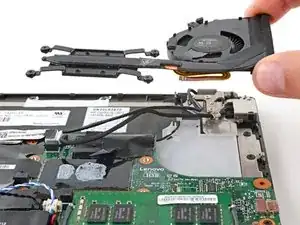

Снимите радиатор и вентилятор.

При снятии радиатора и вентилятора вы можете почувствовать небольшое сопротивление, так как термопаста сцепляет их с процессором.

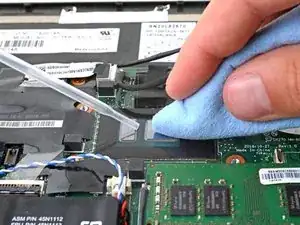

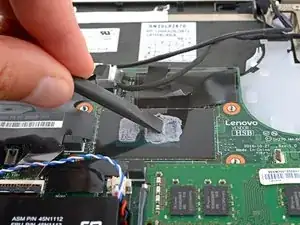

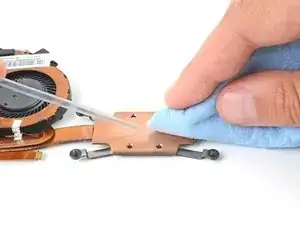

Перед установкой нового радиатора следуйте этому руководству, чтобы очистить процессор и радиатор и заново нанести термопасту.
