Замена вентилятора системы охлаждения Lenovo ThinkPad X260
Это простое руководство, призванное продлить срок службы Lenovo ThinkPad X260 заменой вентилятора системы охлаждения. Вентилятор используется для отвода тепла от процессора и выталкивания теплого воздуха из ноутбука.
Вентилятор системы охлаждения следует считать неисправным, если ноутбук перегревается или из вентилятора слышен напряжённый шум. Другими признаками начинающейся неисправности вентилятора являются уменьшение потока воздуха или полный отказ вентилятора.
Эту процедуру всегда легче выполнять при чистом, хорошо организованном рабочем месте и наличии правильных инструментов.
Перед началом руководства убедитесь, что компьютер выключен.
Шаг 1
Убедитесь, что устройство отключено от питания и выключено.
Переверните ноутбук лицевой стороной вниз.
Шаг 2
Начните, сжав защёлки с обеих сторон батареи наружу.
Одновременно поднимите внешнюю батарею, расположенную сзади, вверх.
Снимите внешнюю батарею с ноутбука.
Шаг 3
Ослабьте восемь винтов длиной 4,2 мм, крепящих заднюю крышку, с помощью крестовой отвёртки Phillips #1.
Эти винты должны удерживаться небольшим пластиковым уплотнителем, который закрепляет их на крышке, и их не следует полностью выкручивать. Это показано на третьем изображении.
Шаг 4
Осторожно снимите крышку и отложите в сторону.
Инструмент для вскрытия iFixit может облегчить аккуратное снятие крышки.
Шаг 5

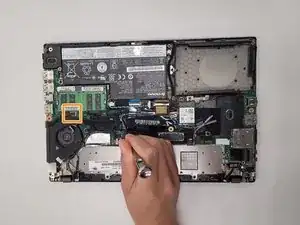

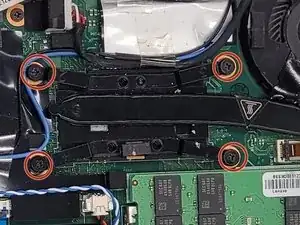

Удалите четыре винта длиной 2,9 мм, которые удерживают вентилятор, в порядке 4, 3, 2, 1, используя крестовую отвёртку Phillips #1.

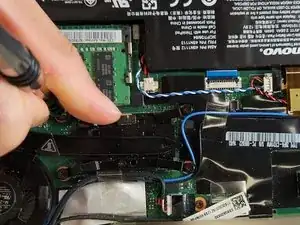

Осторожно приподнимите пластиковую фиксирующую защёлку, чтобы отключить ленточный кабель.
Пластиковая деталь, удерживающая ленточный провод, представляет собой чёрный рычаг на коричневом блоке.
Шаг 6

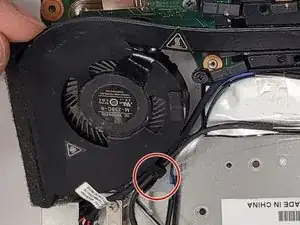

Осторожно снимите провода, проходящие вдоль вентилятора.

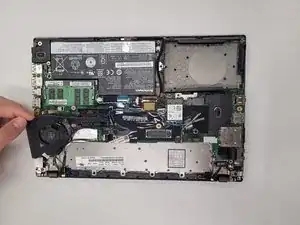

Снимите старый вентилятор системы охлаждения.
Шаг 7

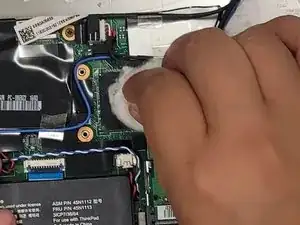

Удалите старую термопасту с поверхности процессора.
Чистый процессор должен иметь глянцевую чёрную поверхность.
Шаг 8
Нанесите новую термопасту на процессор.
Установите новый вентилятор на место и закрепите, затягивая винты в порядке 1, 2, 3, 4.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
