Замена внутренней батареи в Lenovo ThinkPad X270

Разрядите батарею ноутбука до уровня ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Инструмент для извлечения SIM-карты или бит не достаточно длинные, чтобы извлечь лоток.

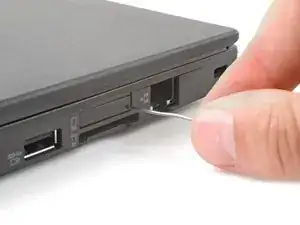

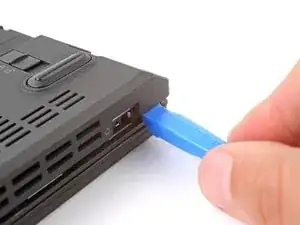

Вставьте выпрямлённую скрепку в отверстие лотка для микро SIM-карты на правом торце ноутбука.

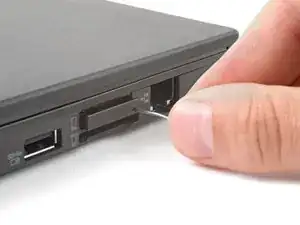

Нажмите скрепкой в отверстие, чтобы извлечь лоток.

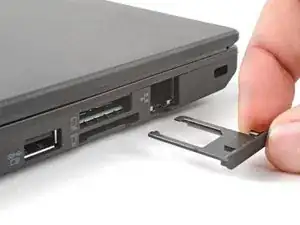

Удалите лоток.

При возвращении лотка вставляйте направляющие лотка в прямоугольный металлический разъём.

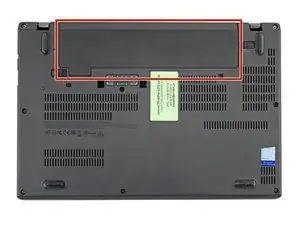

Переверните ноутбук вверх дном, чтобы получить доступ к внешней батарее.

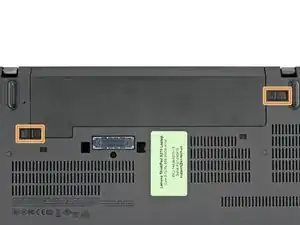

Две скользящие защёлки фиксируют батарею.

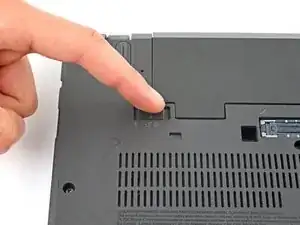

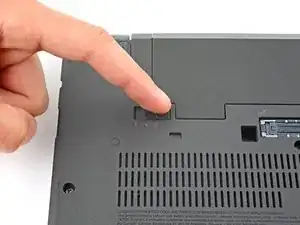

Сдвиньте левую защёлку, обозначенную 1, в положение «разблокировано» — она защёлкнется и освободит левую сторону батареи.

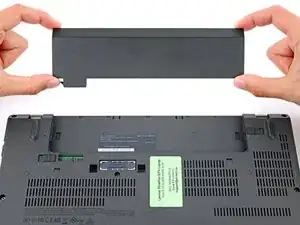

Удерживая правую защёлку, обозначенную 2, в положении «разблокировано», выньте батарею из посадочного гнезда.

При сборке вставляйте батарею в гнездо до тех пор, пока обе защёлки не зафиксируются.

Никогда не используйте повторно деформированную или повреждённую батарею — это пожароопасно. Замените её на новую.

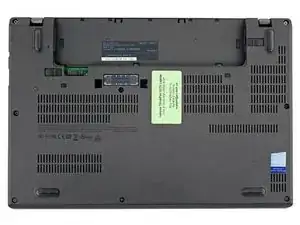

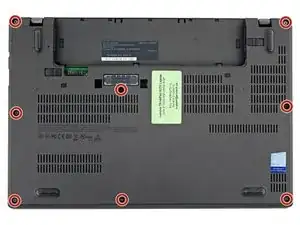

Используйте крестовую отвёртку, чтобы отвинтить восемь винтов, фиксирующих заднюю крышку. Винты являются неотсоединяемыми.

Не пытайтесь полностью вынимать винты — они закреплены в задней крышке хрупкими пластиковыми защёлками.

Пластиковые защёлки фиксируют заднюю крышку к раме. Вы услышите и почувствуете, как защёлки отпускают.

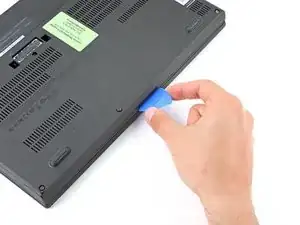

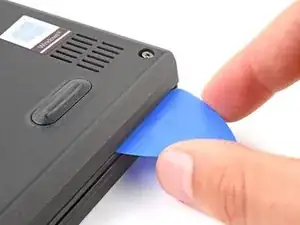

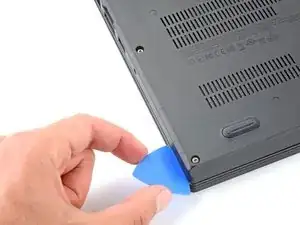

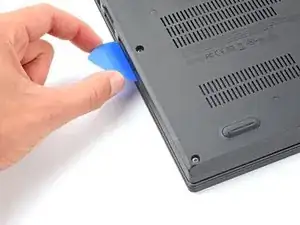

Вставьте плоскую сторону медиатора между нижним правым краем задней крышки и рамой.

Подденьте заднюю крышку, чтобы освободить нижние правые защёлки.

Оставьте медиатор вставленным в нижнем правом углу.

В следующих двух шагах располагайте медиатор под углом 45 градусов вниз, чтобы помочь освободить защёлки.

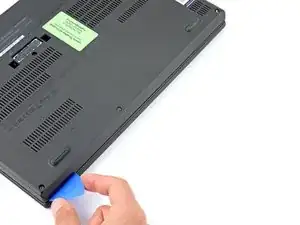

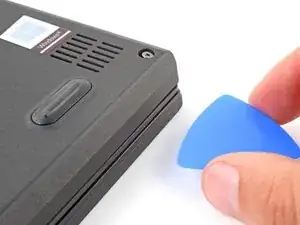

Проведите медиатором к нижнему левому углу, чтобы освободить нижние защёлки.

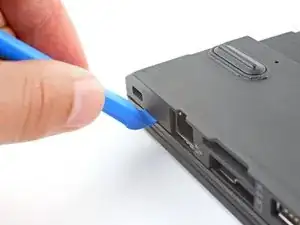

Вставьте медиатор в нижний левый угол и проведите им до первого USB‑порта, чтобы освободить левые защёлки.

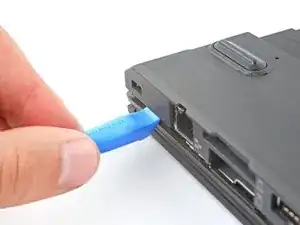

Вставьте монтажный инструмент между верхним левым углом задней крышки и рамой.

Подденьте заднюю крышку, чтобы освободить защёлки, фиксирующие её верхний левый угол.

Повторите операцию для верхнего правого угла.

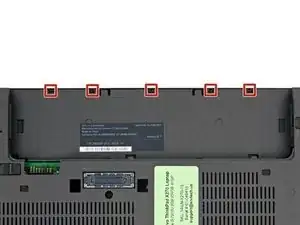

Пять защёлок фиксируют верхний край задней крышки.

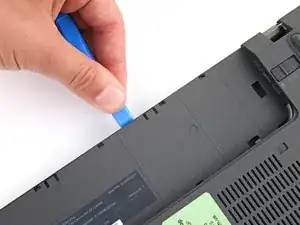

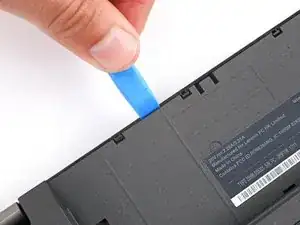

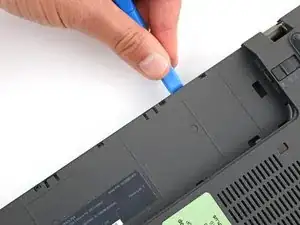

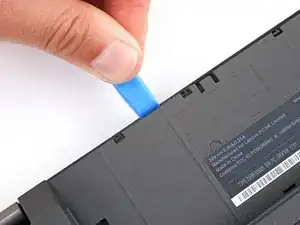

Вставьте монтажный инструмент в зазор между задней крышкой и рамой рядом с одной из защёлок.

Вдавите инструмент в зазор до тех пор, пока защёлка не освободится.

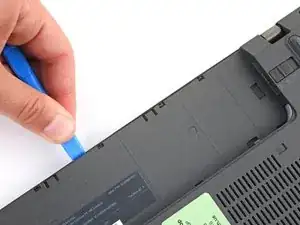

Продвигайте монтажный инструмент между задней крышкой и рамой в разных точках вдоль верхнего края, чтобы освободить оставшиеся защёлки.

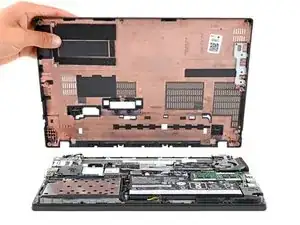

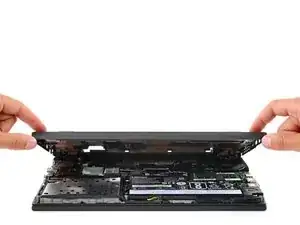

Снимите заднюю крышку.

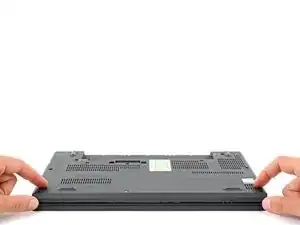

При сборке положите заднюю крышку на рамку и плотно прижмите по периметру, чтобы зафиксировать все защёлки.

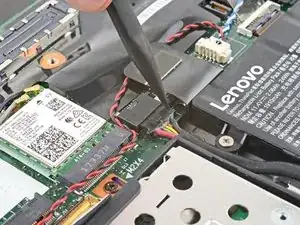

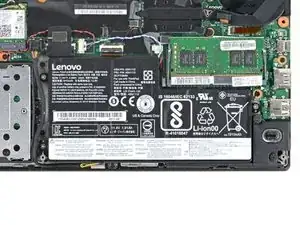

Нажимайте поочерёдно с обеих сторон разъёма внутренней батареи плоским наконечником лопатки, чтобы «выгнать» его из гнезда.

Не протыкайте батарею наконечником отвёртки — проколотая батарея может потечь опасными химикатами или загореться.

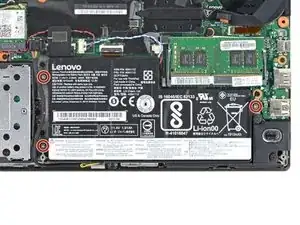

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 4 мм, фиксирующих внутреннюю батарею.

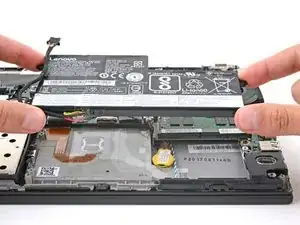

Удалите внутреннюю батарею.
