Замена процессора Toshiba Tecra M2

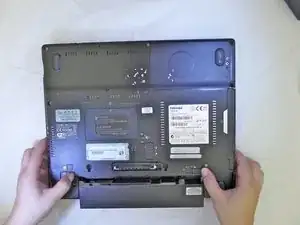

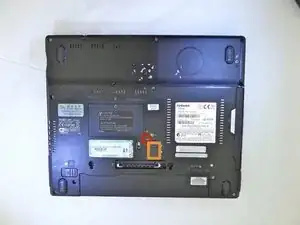

Переверните ноутбук так, чтобы отсек на задней панели был повернут вверх.

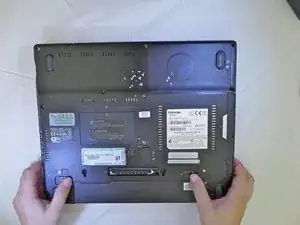

Поместите левый большой палец на защёлку фиксатора аккумулятора.

Поместите правый большой палец на защёлку отпирания аккумулятора.

Одновременно сдвиньте обе защёлки наружу, чтобы освободить аккумуляторный блок.

Выньте аккумулятор после того, как он выскочит, и отложите в сторону.

Аккумулятор и крышка отсека аккумулятора представляют собой единое целое.

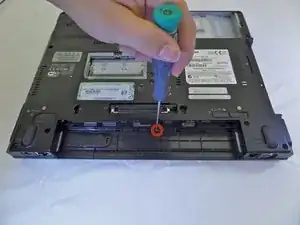

Используйте крестовую отвёртку #00, чтобы выкрутить винт 8 мм, удерживающий планку клавиатуры под аккумулятором.

Переверните устройство и откройте крышку до упора, чтобы открыть дисплей.

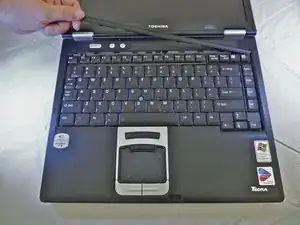

Аккуратно приподнимите край планки клавиатуры, пока она не выйдет из посадочного места.

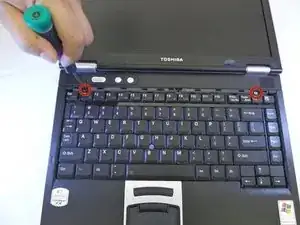

Используя крестовую отвёртку #00, снимите два винта 4 мм, расположенные под планкой клавиатуры.

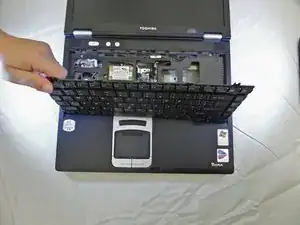

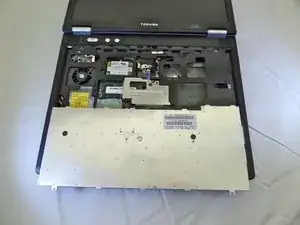

Осторожно приподнимите клавиатуру и уложите её поверх тачпада.

Клавиатура прикреплена снизу тонкой плёнкой. Не рвите клавиатуру. Аккуратно уложите её, не повреждая плёнку.

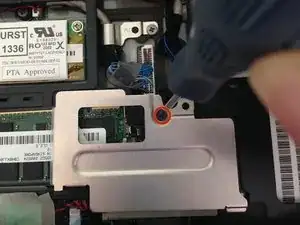

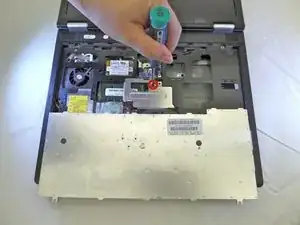

Используя крестовую отвёртку #00, выкрутите винт 6 мм, фиксирующий металлическую пластину.

Аккуратно оторвите плёнку разъёма клавиатуры от материнской платы, подняв её вверх пальцами.

Отложите клавиатуру в сторону.

Используя крестовую отвёртку #00, выкрутите три винта 13 мм, удерживающие рамку тачпада снизу под клавиатурой.

Переверните ноутбук обратно.

Снимите стопорный винт 5 мм с помощью крестовой отвёртки #00.

Сдвиньте защёлку отсека в сторону батарейного отсека.

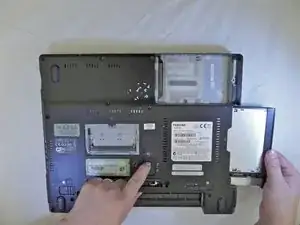

Извлеките привод CD-RW/DVD-ROM.

Снимите винт 4.5 мм, расположенный под отсеком CD-RW/DVD-ROM, используя крестовую отвёртку #00.

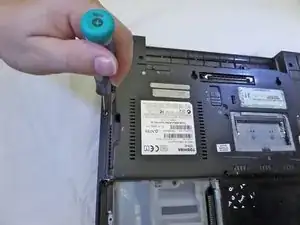

Снимите три винта 17 мм на задней панели ноутбука с помощью крестовой отвёртки #00.

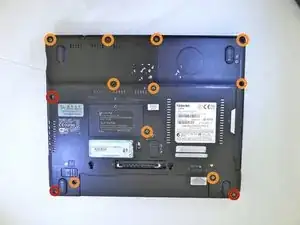

Снимите десять винтов 8 мм с помощью крестовой отвёртки #00.

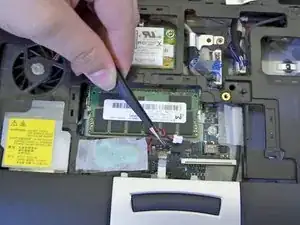

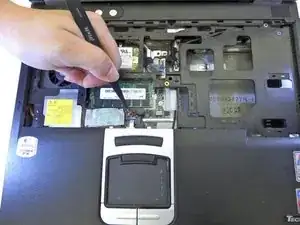

Переверните ноутбук и аккуратно отключите кабель питания тачпада от материнской платы с помощью пинцета.

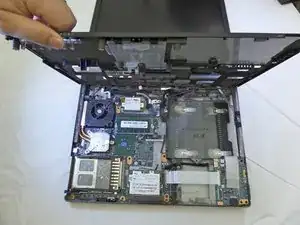

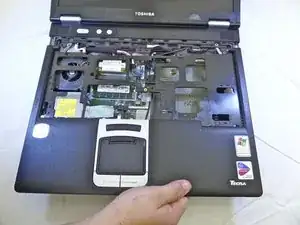

Снимите пластиковую крышку и отложите её в сторону.

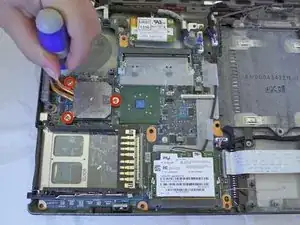

Используя крестовую отвёртку #00, выкрутите три винта 5 мм, удерживающие скобу крепления радиатора.

Снимите скобу крепления радиатора и отложите в сторону.

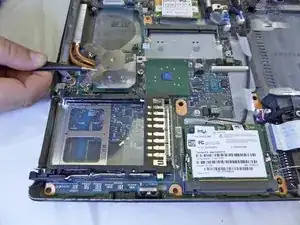

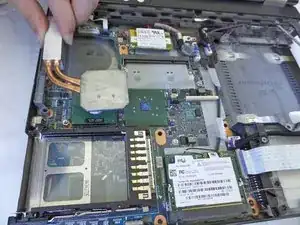

Пошевелите радиатор, пока он не отойдёт от верхней части процессора. Под ним находится теплопроводящая паста, и радиатор может прилипать.

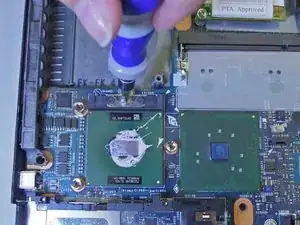

Поверните плоскую отвёртку №3 против часовой стрелки, чтобы разблокировать сокет процессора.

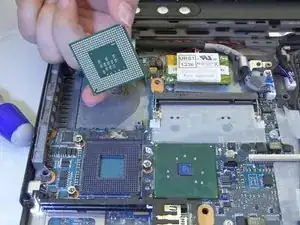

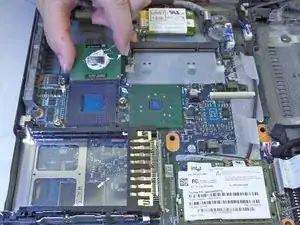

Возьмите процессор указательным пальцем и большим пальцем и потяните строго вверх.

Перед сборкой нанесите новый слой теплопроводящей пасты.
