Замена вентилятора Toshiba TECRA R940

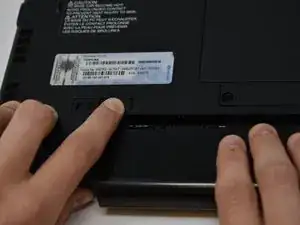

Сдвиньте фиксатор 1, расположенный на правой стороне, в положение разблокировки.

Удерживая фиксатор 2 (левая сторона) в разблокированном положении, вытяните аккумуляторный блок.

При установке на место удерживать фиксатор 2 в открытом положении не требуется.

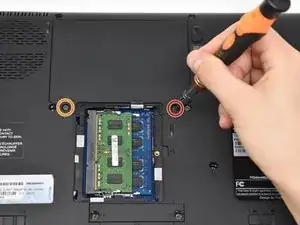

Открутите один винт на панели доступа к оперативной памяти с помощью отвёртки Phillips #0.

Винт не отделяется от панели.

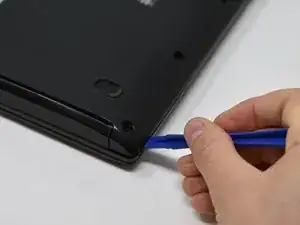

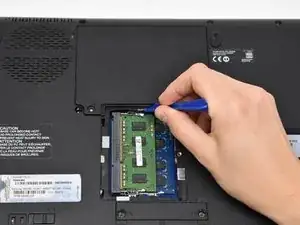

Используйте пластиковую раздвижную пластину, чтобы снять панель доступа.

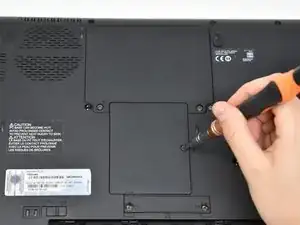

Открутите винт длиной 11 мм с правой стороны панели доступа к жёсткому диску с помощью отвёртки Phillips #0.

Открутите винт длиной 3,5 мм с левой стороны панели доступа с помощью отвёртки Phillips #0.

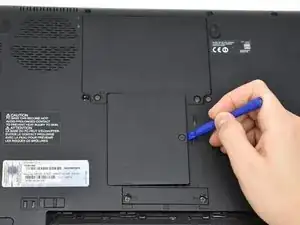

Используйте пластиковую раздвижную пластину, чтобы снять панель доступа снизу.

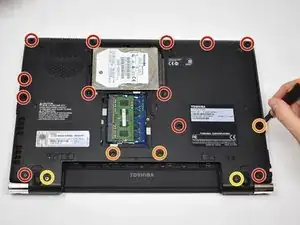

Открутите двенадцать винтов длиной 5,5 мм с основной задней крышки с помощью отвёртки Phillips #0.

Открутите три винта длиной 11 мм с основной задней крышки и мини-панели доступа с помощью отвёртки Phillips #0.

Открутите два винта длиной 9,5 мм с основной задней крышки с помощью отвёртки Phillips #0.

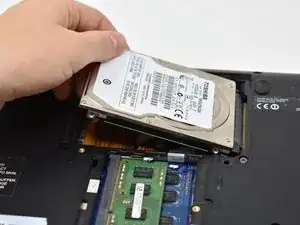

Поднимите жёсткий диск из панели доступа.

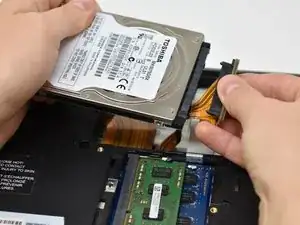

Отсоедините разъём SATA от жёсткого диска, вытянув его прямо наружу.

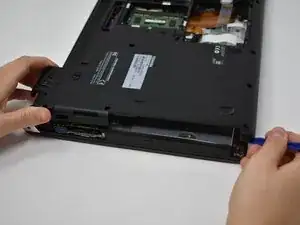

Вставьте пластиковую раздвижную пластину в край ноутбука и снимите заднюю крышку.

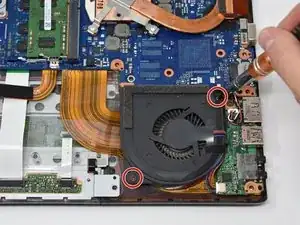

Открутите два винта длиной 3,5 мм по обе стороны от вентилятора с помощью отвёртки Phillips #0.

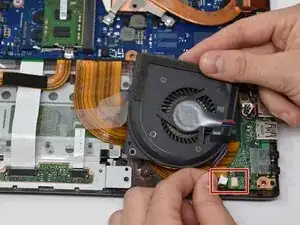

Отсоедините вентилятор от его разъёма.
