Замена платы WiFi (WIFI PCB) в Toshiba CB35-C3300 Chromebook 2
Плата WiFi обеспечивает подключение устройства к интернету через антенну. Её может потребоваться заменить, если устройство отказывается подключаться к рабочей сети Wi‑Fi, когда другие устройства могут подключиться.
Шаг 1
Снимите 2 резиновые ножки с нижней части (напротив петли) с помощью малого пластикового инструмента для вскрытия.
Шаг 2
Выверните 10 винтов длиной 7,1 мм крестовой отверткой Phillips #1.
Шаг 3
Ослабьте заднюю крышку, проводя пластиковым инструментом для вскрытия по периметру устройства.
По всей боковой части устройства есть участки, помогающие в этом процессе.
Будьте осторожны при поддевании и работайте медленно. Серебристая рамка вокруг тёмно-серой пластиковой нижней крышки хрупкая и легко деформируется от давления при поддевании.
Шаг 4
Снимите заднюю крышку, аккуратно приподняв одну сторону устройства.
Проще всего приподнимать со стороны, где были сняты резиновые ножки.
Шаг 5
Снимите ленту, фиксирующую провод динамика к аккумулятору с обеих сторон, с помощью малого инструмента для вскрытия.
Шаг 6
Выверните 4 винта Phillips длиной 3,2 мм, фиксирующие аккумулятор, крестовой отверткой Phillips #1.
Шаг 7
Чтобы отключить провод от материнской платы, аккуратно нажмите плоским концом лопатки и потяните за провод.
Лёгкое покачивание провода слева направо облегчает его снятие.
Шаг 8
Снимите аккумулятор, аккуратно потянув за нижние углы.
Следите, чтобы провод аккумулятора проходил под проводом динамика.
Шаг 9
Найдите вентилятор.
Шаг 10
Отверните 4 крестовых винта Phillips с помощью отвертки Phillips #1.
Эти винты откручиваются лишь частично, они не отделяются полностью.
Шаг 11
Верхний провод — это провод вентилятора. Снимите его, потянув из разъёма на материнской плате.
Шаг 12
Чтобы снять провод от платы WiFi, приподнимите защёлку разъёма пальцем или с помощью лопатки.
После подъёма защёлки вытяните провод из гнезда разъёма вверх.
Шаг 13
Снимите провод разъёма для наушников, вытянув его из гнезда разъёма.
Шаг 14
Выверните винт Phillips длиной 3,6 мм у вентилятора с помощью отвертки Phillips #1.
Шаг 15
Поднимите металлическую пластину, удерживающую винты, чтобы начать снятие вентилятора.
Шаг 16
После подъёма вы увидите два провода, заправленные под пластиковые каналы справа от вентилятора. Уберите эти провода.
Эти провода нужно аккуратно вытянуть из каналов.
После удаления проводов вентилятор можно полностью снять.
Шаг 17

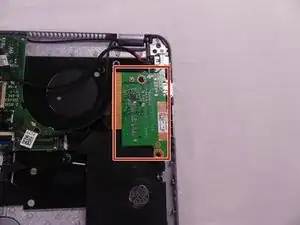

Плата WiFi расположена рядом с вентилятором.
Шаг 18

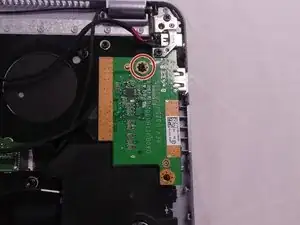

Выверните винт Phillips длиной 3,7 мм с помощью отвертки Phillips #1.
Шаг 19
Аккуратно извлеките плату WiFi, потянув её вверх.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
