Замена платы I/O для Acer Chromebook C731-C8VE
Если плата I/O вашего Acer Chromebook (модель C731-C8VE) повреждена, неисправна или требует замены, этот гид поможет вам.
Чтобы удалить плату I/O, сначала необходимо отключить шлейф и открутить винт, который связан с платой I/O. После этого вы сможете аккуратно извлечь плату I/O и заменить её.
Не забудьте полностью выключить ноутбук и отключить его от источника питания, чтобы избежать риска поражения электрическим током или других травм.
Шаг 1
Положите Chromebook лицом вниз.
Шаг 2
Убедитесь, что устройство полностью выключено, прежде чем начинать этот шаг.
Используйте отвертку JIS #00, чтобы удалить 11 винтов на нижней стороне ноутбука.
Эти 2 мм винты имеют шайбы и расположены слева и справа от устройства.
Винты 2 мм, помеченные оранжевым, не имеют присоединённых шайб и должны быть помещены в указанные области.
Шаг 3
Используйте инструмент для открытия iFixit, чтобы снять клавиатуру с устройства, поддев её от основания.
Шаг 4
Отсоедините провода, соединяющие клавиатуру и тачпад с материнской платой, подняв черные разъемы.
Шаг 5
Используйте отвертку JIS #00, чтобы открутить 1 мм винт, который соединяет батарею с основанием.
Отсоедините батарею от материнской платы, осторожно приподняв её, чтобы избежать повреждений материнской платы.
Шаг 6
Удалите батарею из основания устройства.
Делайте этот шаг медленно, чтобы не повредить батарею или материнскую плату.
Шаг 7

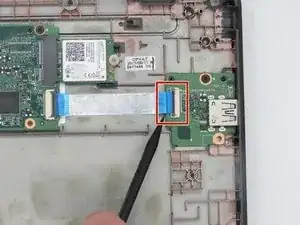

Поднимите защёлку, соединённую с шлейфом на плате I/O, с помощью нейлоновой лопатки.
Осторожно извлеките кабель из платы I/O с помощью пинцета.
Нет необходимости извлекать шлейф из материнской платы, только из платы I/O.
Снимите 5 мм винт с платы I/O, используя отвертку JIS #00.
Шаг 8

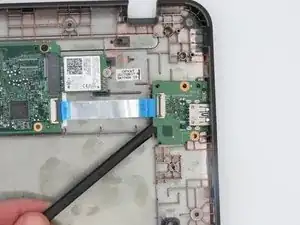

Осторожно подденьте плату I/O с помощью лопатки, пока не сможете слегка приподнять её снизу.

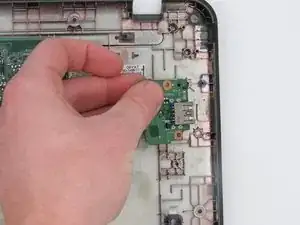

Аккуратно возьмите плату I/O пальцами и извлеките её из устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
