Замена материнской платы Acer Chromebook C740

Выключите Chromebook и отключите адаптер питания.

Положите Chromebook верхней частью вниз на ровную поверхность.

Удалите тринадцать винтов длиной 7 мм с помощью отвертки Phillips #0.

Вставьте пластиковый инструмент для открытия в щель рядом с петлями и подденьте вверх, чтобы снять заднюю панель.

Может потребоваться приложить усилие. Щелчок указывает на то, что панель готова к снятию.

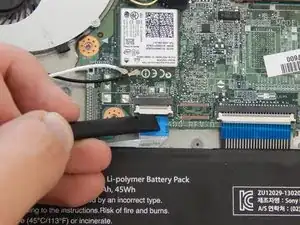

Поднимите зажим, удерживающий белый кабель, с помощью лопатки.

Вытащите кабель наружу к аккумулятору.

Поднимите зажим, удерживающий белый кабель, с помощью плоского конца лопатки.

Вытащите кабель наружу к аккумулятору.

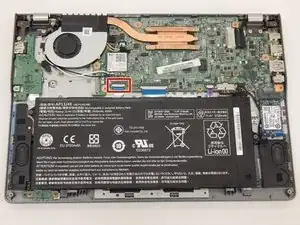

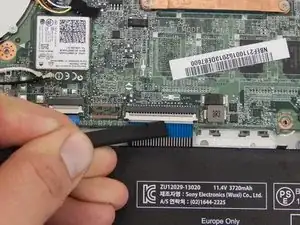

Поднимите белый зажим, удерживающий разъем с надписью "MB", с помощью плоского конца лопатки.

Удалите разъем, потянув его к аккумулятору.

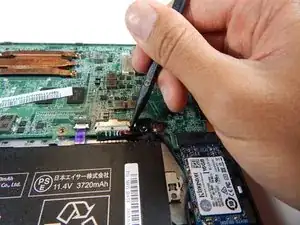

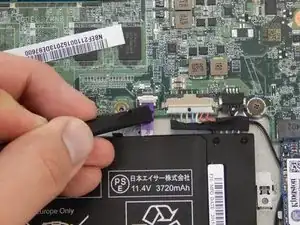

Отключите белый 8-проводный разъем аккумулятора от материнской платы, используя лопатку, чтобы надавить на два L-образных углубления к аккумулятору.

Разъем плотно сидит. Этот процесс требует многократных движений между двумя углублениями и терпения.

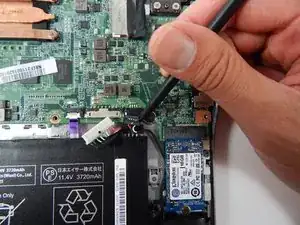

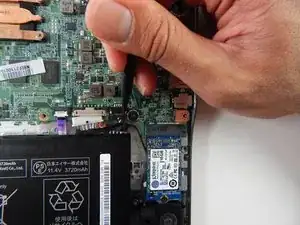

Отсоедините черный разъем, прикрепленный к материнской плате в верхнем правом углу аккумулятора, используя лопатку, чтобы надавить на два L-образных углубления к аккумулятору.

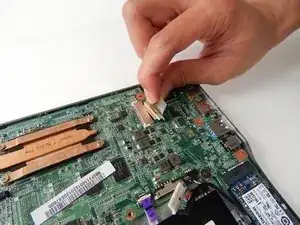

Снимите изоляцию с разъема в верхнем правом углу материнской платы.

Удалите разъем из крепления, потянув его наружу.

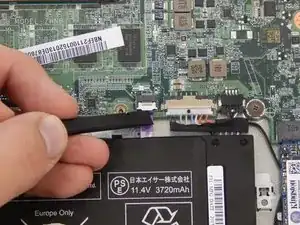

Отключите белый разъем, прикрепленный справа от вентилятора, с помощью лопатки, приложив усилие к аккумулятору на два L-образных углубления.

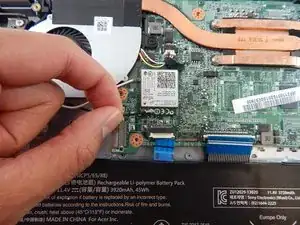

Отсоедините два белых и черных провода, держась за металлические крепления и тянув вверх.

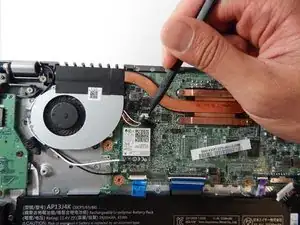

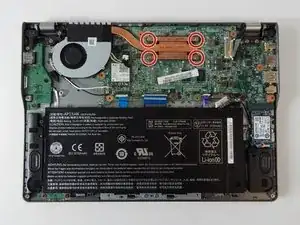

Удалите четыре винта длиной 3.7 мм с помощью отвертки Phillips #0.

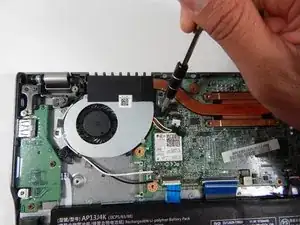

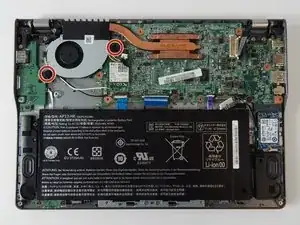

Ослабьте два черных винта с помощью отвертки Phillips #0.

Эти винты не можно снять. Однако простое их ослабление позволяет кулеру отойти от материнской платы.

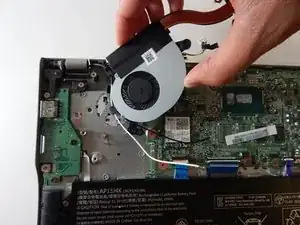

Поднимите кулер и поверните его от материнской платы, чтобы установить его вне ноутбука.

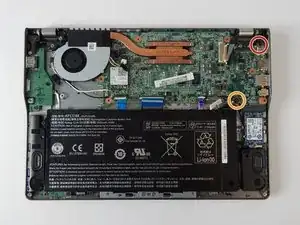

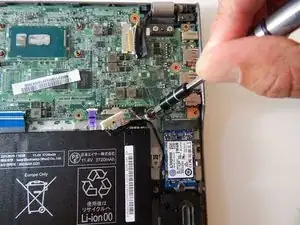

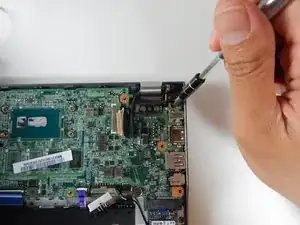

Удалите винт длиной 3.63 мм в верхнем правом углу возле петли с помощью отвертки Phillips #0.

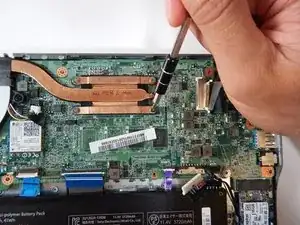

Удалите винт длиной 3.75 мм рядом с верхним правым углом аккумулятора с помощью отвертки Phillips #0.

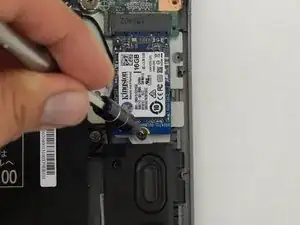

Удалите винт длиной 3.75 мм с помощью отвертки Phillips #0.

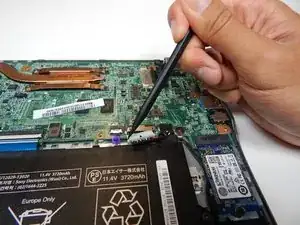

Отключите твердотельный накопитель.

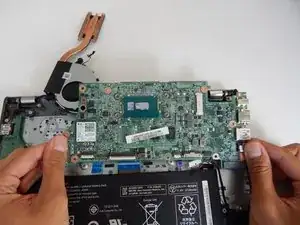

Осторожно поднимите материнскую плату от ноутбука с помощью обеих рук.
