Замена клавиатуры Acer Chromebook C720-2848

Используйте отвёртку с крестообразным шлицем, чтобы выкрутить 13 винтов в этих местах.

Используйте пластиковую лопатку, чтобы отжать и снять нижнюю крышку.

При необходимости подденьте по другим краям, чтобы не повредить заднюю крышку.

Отвернуть 2 винта крепления аккумулятора.

Убедитесь, что эти винты храните отдельно от винтов задней крышки; они отличаются!

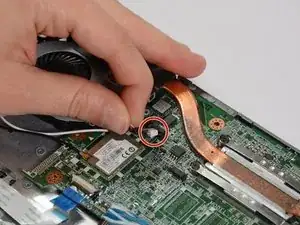

Двумя пальцами отсоедините соединение аккумулятора с материнской платой.

Выньте аккумулятор, поднимая его вверх, как показано на изображении.

Отверните винт, удерживающий SSD-карту на месте.

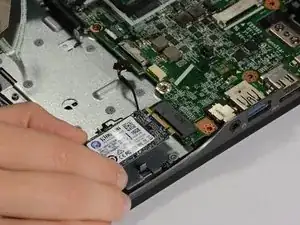

Выдвиньте SSD-карту в вашу сторону, чтобы извлечь её.

SSD-карта — это синяя плата справа, подключённая к материнской плате.

Храните этот винт отдельно от остальных, так как он другой длины.

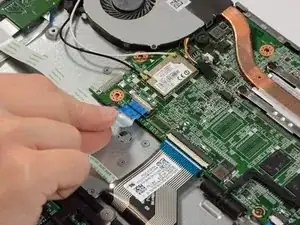

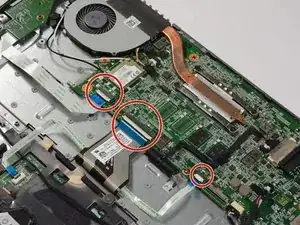

Отсоедините три ленточных кабеля, подключенных к нижней части материнской платы.

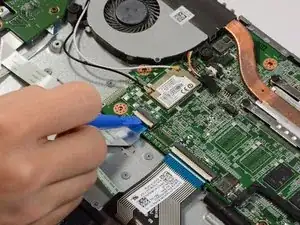

Используйте пластиковую лопатку, чтобы приподнять белые защёлки над ленточными кабелями.

Затем аккуратно вытяните кабели.

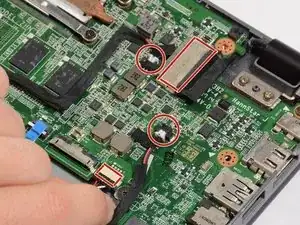

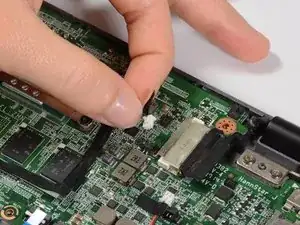

Снимите 4 разъёма с правой стороны материнской платы.

Все эти разъёмы отсоединяются простым оттягиванием назад.

Чтобы отключить разъём, показанный на третьем изображении, сначала потребуется отогнуть полоску ленты.

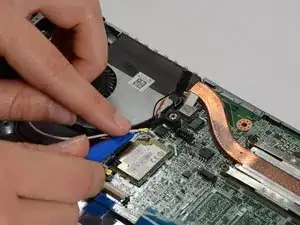

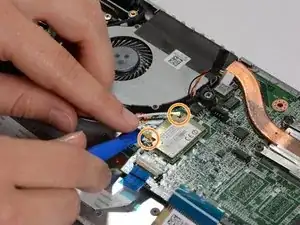

Слева от материнской платы снимите ещё один разъём и два кабеля.

Чтобы снять кабели, приподнимите их с помощью пластиковой лопатки.

Обратите внимание, какой кабель куда подключается.

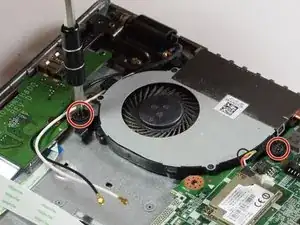

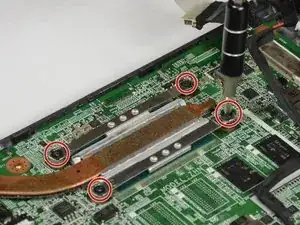

Удалите 2 винта вентилятора и 4 винта радиатора.

Винты не обязательно полностью вынимать из компонента, достаточно ослабить их настолько, чтобы снять компонент с материнской платы.

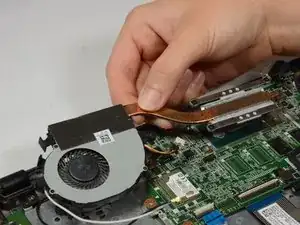

Теперь снимите узел вентилятор/радиатор.

Снова убедитесь, что храните эти винты отдельно от всех остальных.

Снимите 2 винта материнской платы.

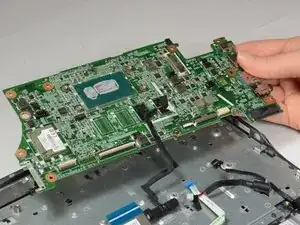

Теперь можно извлечь материнскую плату.

Будьте осторожны, чтобы не повредить отключённые ранее разъёмы и кабели.

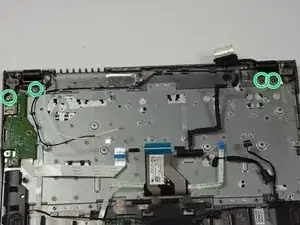

Удалите 4 винта клавиатуры.

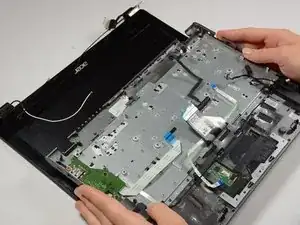

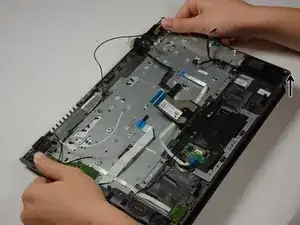

Наконец, снимите клавиатуру. Для этого слегка приоткройте ноутбук и отведите клавиатуру назад.

При снятии клавиатуры следите за кабелями, подключёнными к дисплею.
