Замена материнской платы Acer Chromebook C731-C8VE

Ноутбуки

Если материнская плата Вашего Acer Chromebook (модель C731-C8VE) повреждена, неисправна или требует замены по другой причине, это руководство поможет выполнить замену без труда.

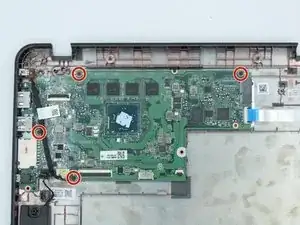

Перед снятием материнской платы необходимо отсоединить кабели, подключенные к периферийным компонентам, и выкрутить винты, фиксирующие плату. После этого извлечь материнскую плату можно просто подняв её с установленного места.

Убедитесь, что ноутбук полностью выключен и не подключён к источнику питания, чтобы избежать риска поражения электричеством или получения других травм.

Шаг 1

Положите Chromebook лицевой стороной вниз.

Шаг 2

Перед началом этого шага полностью выключите устройство.

Используйте отвёртку JIS #00, чтобы выкрутить 11 винтов на нижней стороне ноутбука.

Эти винты 2 мм с шайбами расположены слева и справа от устройства.

Винты 2 мм, помеченные оранжевым, не имеют шайб и должны быть установлены в указанные места.

Шаг 3

Используйте инструмент для вскрытия iFixit, чтобы снять клавиатуру, поддев её и отогнув от основания.

Шаг 4

Отсоедините провода, соединяющие клавиатуру и тачпад с материнской платой, подняв вверх чёрные разъёмы.

Шаг 5

Используйте отвёртку JIS #00, чтобы выкрутить винт 1 мм, соединяющий аккумулятор с основанием.

Отсоедините аккумулятор от материнской платы, аккуратно приподняв его, чтобы не повредить плату.

Шаг 6

Снимите аккумулятор с основания устройства.

Выполняйте этот шаг медленно, чтобы не повредить аккумулятор или материнскую плату.

Шаг 7

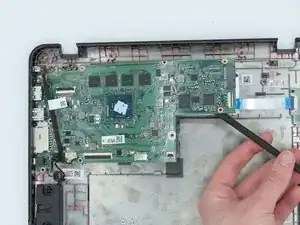

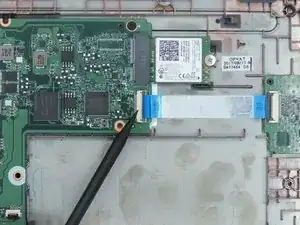

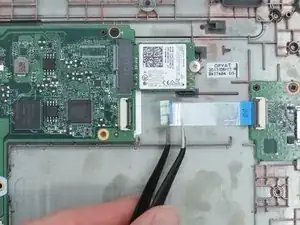

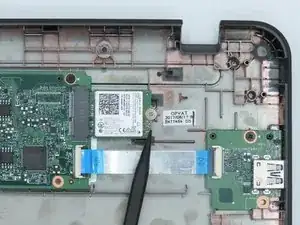

С помощью пинцета осторожно отсоедините ленточный кабель платы ввода/вывода от материнской платы.

Нет необходимости полностью отсоединять ленточный кабель платы ввода/вывода — только от материнской платы.

Шаг 8

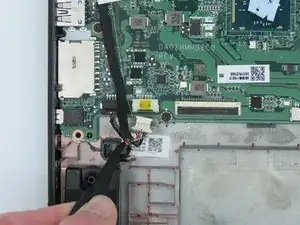

С помощью пинцета аккуратно выньте кабель разъёма питания из его гнезда.

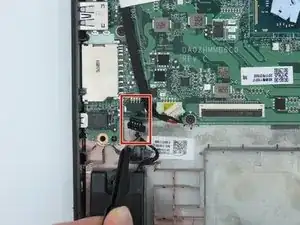

Один конец кабеля разъёма питания приклеен к материнской плате. Если Вы не заменяете сам кабель разъёма питания, нет необходимости отделять его от клеевого крепления на плате.
