Замена дисплейной панели Dell Inspiron 17-5755

Убедитесь, что компьютер выключен и не подключен к розетке перед попыткой извлечь батарею.

Найдите защёлку выпуска батареи на нижней стороне компьютера.

Сдвиньте защёлку влево, пока не услышите «щелчок». Это означает, что батарея освобождена.

Аккуратно извлеките батарею из ноутбука.

Откройте дисплей ноутбука максимально широко и найдите защёлки, фиксирующие клавиатуру к корпусу.

Используйте пластиковый инструмент для вскрытия, чтобы осторожно освободить защёлки, фиксирующие клавиатуру к корпусу.

Осторожно приподнимите клавиатуру от корпуса, следя за возможными креплениями и шлейфами.

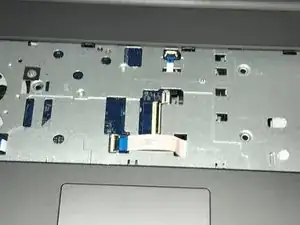

Поднимите фиксационную планку с нулевым усилием вставки (ZIF), удерживающую шлейф подсветки клавиатуры.

Затем аккуратно отсоедините кабель подсветки от ноутбука.

Аккуратно освободите ZIF-фиксацию, удерживающую шлейф клавиатуры в ноутбуке.

Затем осторожно выведите кабель из его разъёма.

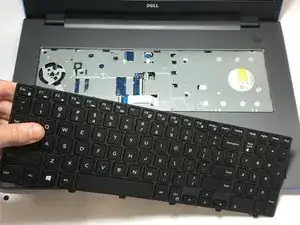

Теперь, когда клавиатура отсоединена от корпуса, Вы можете безопасно её снять.

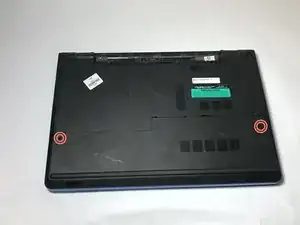

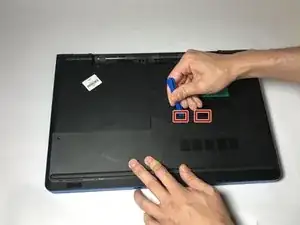

Используйте крестовую отвертку Phillips #0, чтобы открутить два винта 8 мм, которые фиксируют нижнюю крышку.

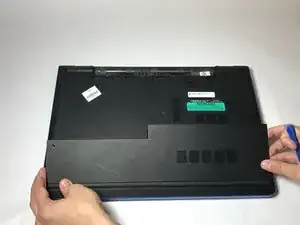

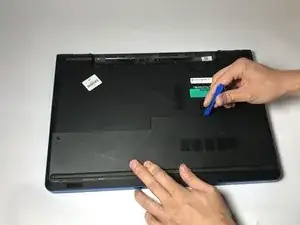

Найдите защёлки, удерживающие нижнюю крышку на корпусе, и с помощью пластикового инструмента аккуратно освободите крышку.

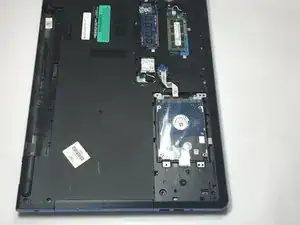

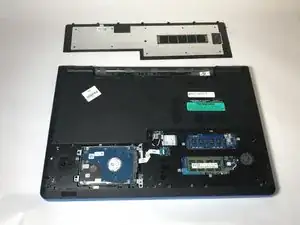

После снятия нижней крышки Вы можете приподнять её и продолжить работу.

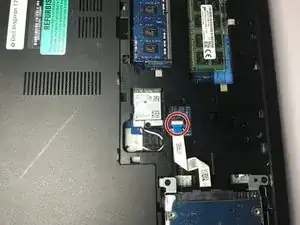

Отключите шлейф жёсткого диска от ноутбука, подняв защёлку, которая его фиксирует.

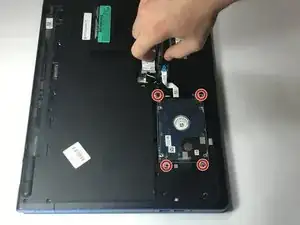

Используйте крестовую отвертку Phillips #0, чтобы удалить четыре винта 8 мм, которые фиксируют узел жёсткого диска в корпусе.

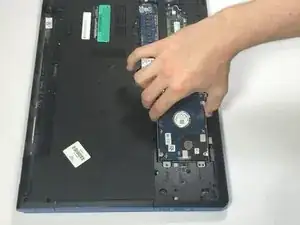

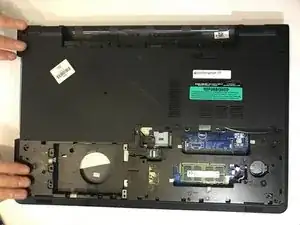

Осторожно извлеките жёсткий диск вместе с его каркасом из корпуса ноутбука.

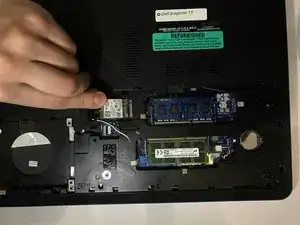

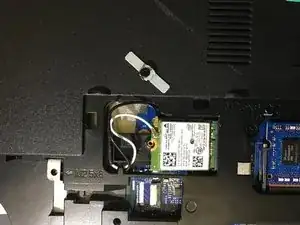

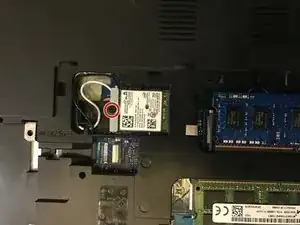

Удалите винт 3 мм, который фиксирует кронштейн беспроводной карты.

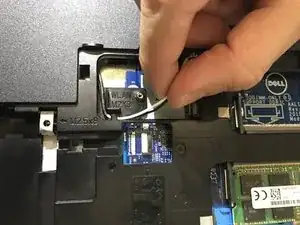

После удаления винта снимите кронштейн беспроводной карты вместе с антенными кабелями, подключёнными к карте.

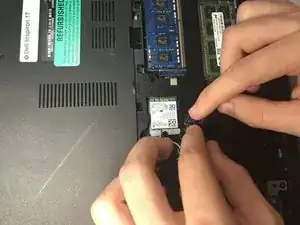

Затем сдвиньте и извлеките беспроводную карту с материнской платы.

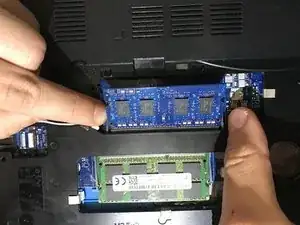

Осторожно раздвиньте фиксирующие защёлки по обеим сторонам слота памяти, пока модуль памяти не выскочит под углом.

Сдвиньте и извлеките модуль памяти.

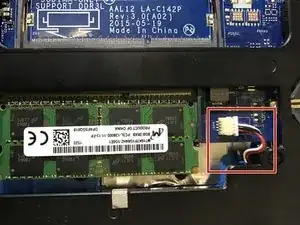

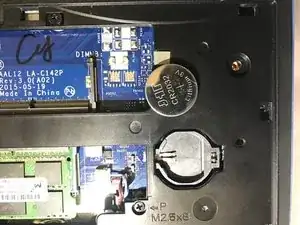

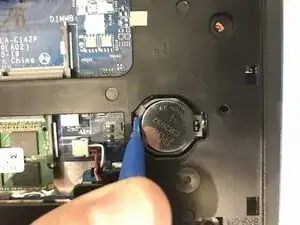

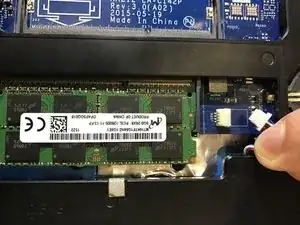

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно вытащить батарейку CMOS, расположенную в правом нижнем углу ноутбука, из гнезда.

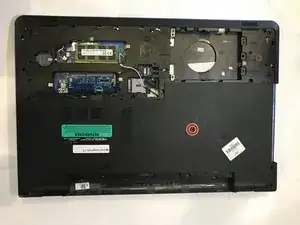

Используйте крестовую отвертку Phillips #0, чтобы удалить винт 3 мм, фиксирующий оптический привод в основании компьютера.

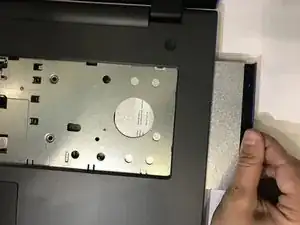

Переверните компьютер и с помощью пластикового инструмента вытолкните узел оптического привода из отсека.

Затем аккуратно извлеките узел оптического привода из отсека.

Переверните компьютер.

Поднимите защёлку, фиксирующую шлейф оптического привода, и отключите его от материнской платы.

Затем используйте крестовую отвертку Phillips #0, чтобы удалить четыре винта 5 мм.

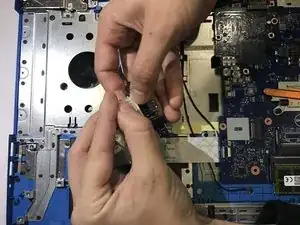

Переверните ноутбук и аккуратно отключите кабель динамиков.

Отсоедините антенные кабели от направляющих на основании компьютера.

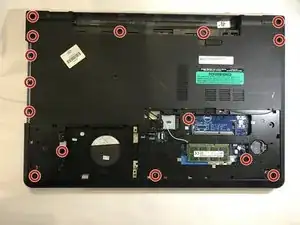

Используйте отвертку Phillips #0, чтобы выкрутить 15 винтов, крепящих основание компьютера к узлу подставки для ладоней.

После этого аккуратно отожмите основание компьютера от узла подставки для ладоней с помощью пластикового инструмента для вскрытия.

Используются 3 разных типа винтов: три винта 2 мм по краю оптического привода, два винта 3 мм в месте расположения батареи и десять винтов 8 мм.

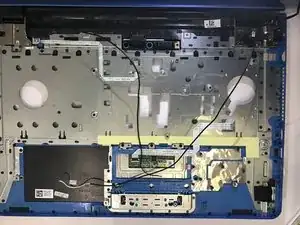

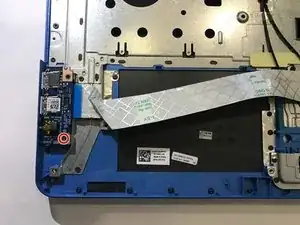

Используйте отвертку Phillips #0, чтобы выкрутить винт 5 мм, фиксирующий плату ввода/вывода к узлу подставки для ладоней.

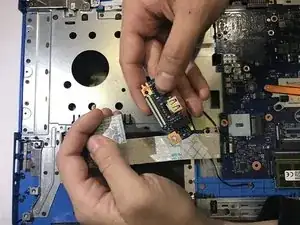

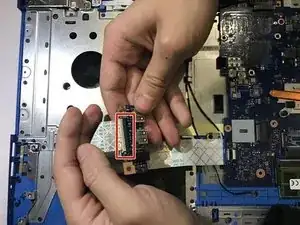

Поднимите плату ввода/вывода и переверните её.

Затем поднимите защёлку ZIF и отключите кабель платы ввода/вывода от платы.

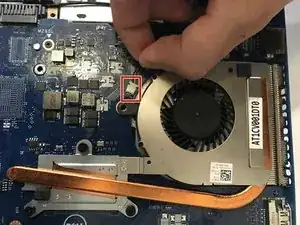

Отключите кабель вентилятора от материнской платы.

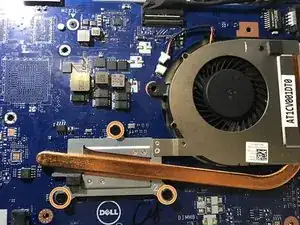

Используйте отвертку Phillips #0, чтобы выкрутить винты крепления радиатора в указанном порядке, следуя номерам на узле радиатора.

После этого поднимите узел радиатора с материнской платы.

Переверните компьютер и откройте дисплей максимально широко.

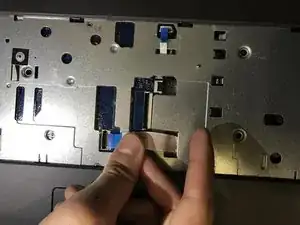

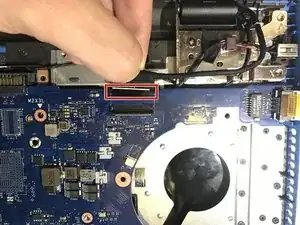

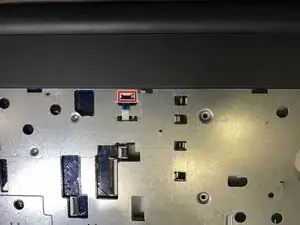

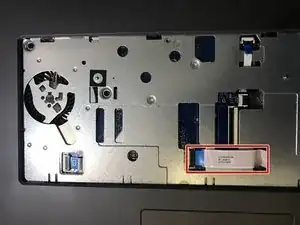

Поднимите защёлки кабеля платы кнопки питания и отключите его вместе с кабелем тачпада от материнской платы.

Закройте дисплей и переверните компьютер.

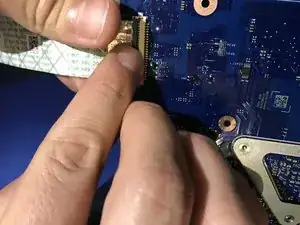

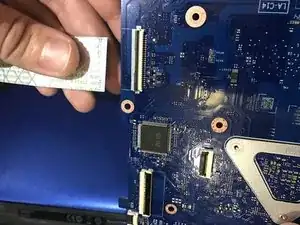

Поднимите защёлку, фиксирующую ZIF-кабель дисплея к материнской плате.

Отключите кабель дисплея от материнской платы.

Используйте отвертку Phillips #0, чтобы выкрутить винт 3 мм, фиксирующий материнскую плату к узлу подставки для ладоней.

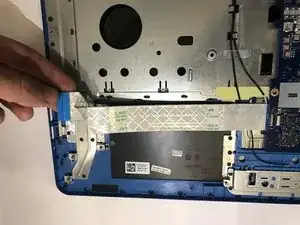

Затем аккуратно отлепите кабель платы ввода/вывода от узла подставки для ладоней.

Переверните материнскую плату.

Поднимите защёлку, чтобы отключить кабель платы ввода/вывода от материнской платы.

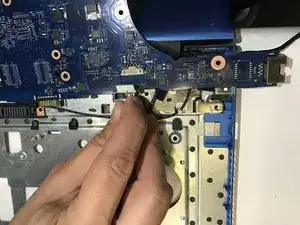

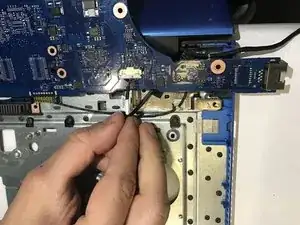

Отключите кабель разъёма питания от материнской платы.

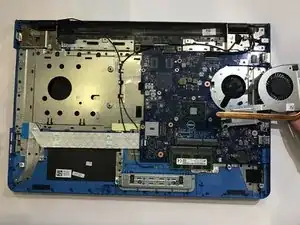

После этого вы можете безопасно извлечь материнскую плату из ноутбука.

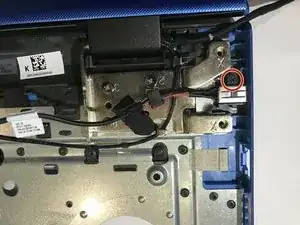

Используя отвертку Phillips 0, выкрутите винт (M2 x 3), крепящий разъём питания к узлу подставки для ладоней.

Отлепите ленту, фиксирующую разъём питания к узлу подставки для ладоней.

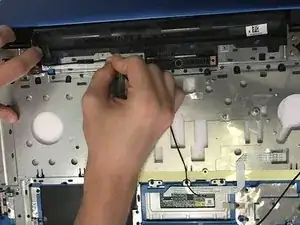

Осторожно отсоедините антенные кабели от соответствующих направляющих прокладки.

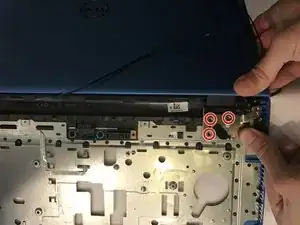

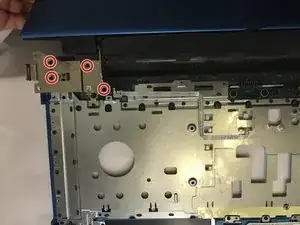

Используя отвертку Phillips 0, выкрутите 7 винтов (M2.5 x 5), фиксирующих петли дисплея к узлу подставки для ладоней.

Отсоедините узел дисплея от узла подставки для ладоней.

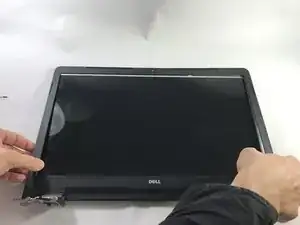

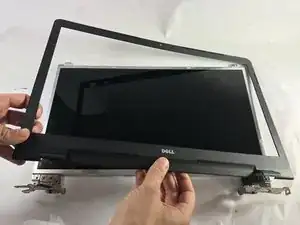

Слегка подденьте рамку дисплея с задней крышки, используя кончики пальцев.

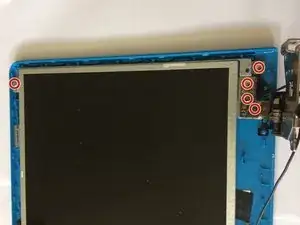

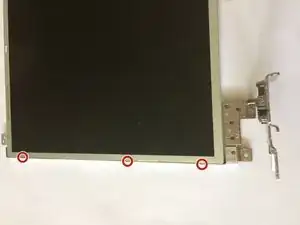

Используя отвертку Phillips 0, выкрутите 10 винтов (M2.5 x 4.5), которые фиксируют панель дисплея к задней крышке дисплея.

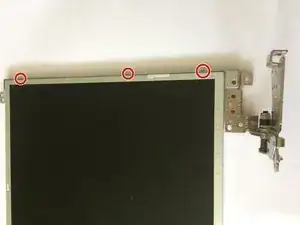

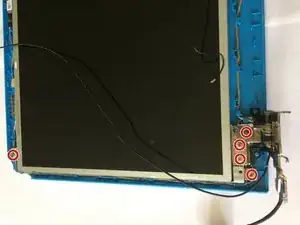

Используя отвертку Phillips 0, выкрутите 6 винтов (M2 x 3), фиксирующих петли дисплея к панели дисплея.

Аккуратно поверните узел дисплея.

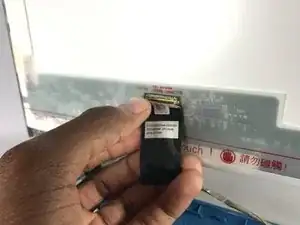

Осторожно отслойте кабель дисплея и отключите защёлку, расположенную под ним.

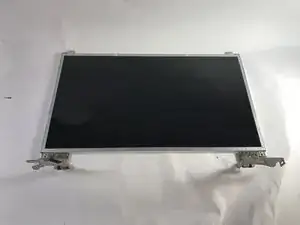

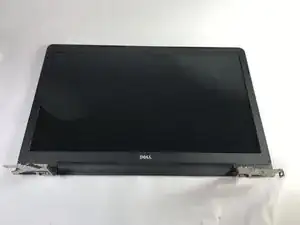

После снятия петель дисплея панель дисплея готова к замене.
