Acer Aspire 1410 Разборка

С закрытым ноутбуком переверните его экраном вниз и извлеките аккумулятор.

Открутите крышки и извлеките жесткий диск.

Открутите крышку и извлеките оперативную память.

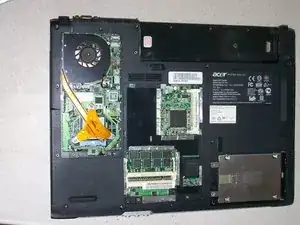

Открутите и снимите крышку вентилятора.

Поверните ноутбук так, чтобы петли были ближе всего к вам, и отверните винт с тыльной стороны каждой петли.

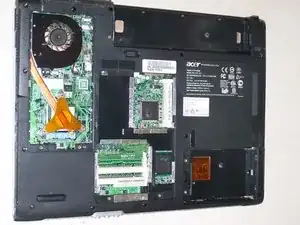

Отверните винты, фиксирующие нижний корпус к плате. (Он пока не снимется)

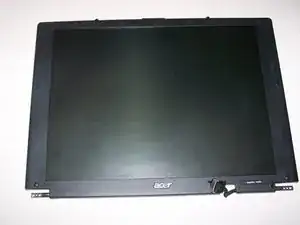

Переверните ноутбук и полностью откройте экран. Будьте осторожны — экран все еще подключен к материнской плате по черному кабелю на правой петле.

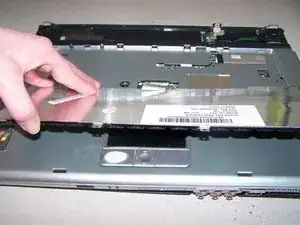

Используйте лопатку, чтобы освободить серебристую и черную пластиковую накладку, образующую крышки петель. Начните с одной стороны, ближайшей к петле, и двигайтесь вдоль задней части корпуса; по краю клавиатуры есть 5 защелок, которые нужно освободить.

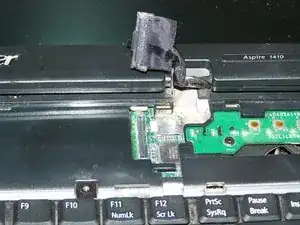

Отключите кабель ЖК-дисплея, подтянув его прямо вверх, используя черные пластиковые защелки сверху разъема ЖК. Возможно, потребуется использовать лопатку, чтобы ослабить соединение вдоль верхнего края — не по плате.

Снимите 2 винта с левой и правой петель.

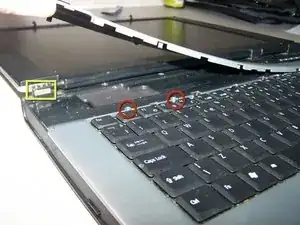

Снимите 2 винта, фиксирующие верхнюю панель к задней части посадочного места аккумулятора.

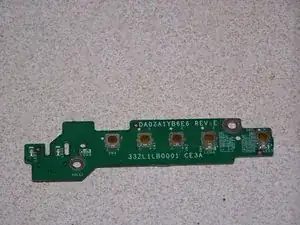

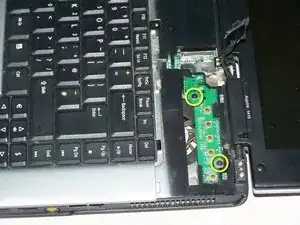

Снимите 2 винта, фиксирующие плату питания к материнской плате.

Поднимите ЖК-экран из нижнего корпуса.

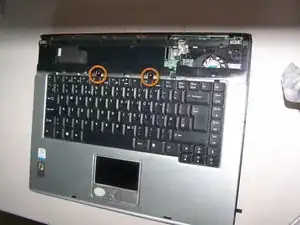

Снимите 2 винта, фиксирующие клавиатуру к корпусу.

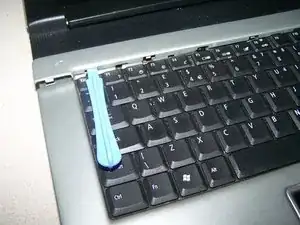

Используйте лопатку, чтобы освободить защелки со всех 4 сторон клавиатуры. Не поднимайте клавиатуру слишком высоко, так как шлейфы тачпада и клавиатуры все еще подключены к материнской плате.

Поместите уток в раковину, после чего обязательно продезинфицируйте раковину.

Не тяните клавиатуру вверх, так как она все еще подключена к материнской плате.

Переверните клавиатуру, чтобы закрыть тачпад. Отключите клавиатуру.

Отключите тачпад.

С помощью лопатки подденьте верхнюю панель и освободите её от нижнего корпуса. Сдвиньте верхнюю панель в сторону тачпада, затем поднимите. При подъеме ощущается сопротивление из‑за магнитов в верхней панели.

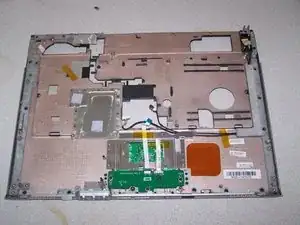

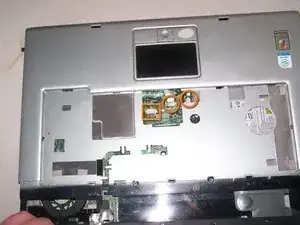

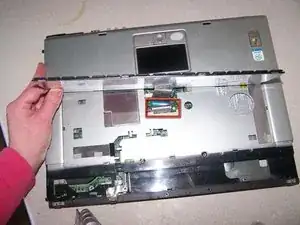

Теперь ваш ноутбук должен выглядеть так; среднее фото — остаточная материнская плата и нижний корпус, последнее фото — крышка верхней панели.

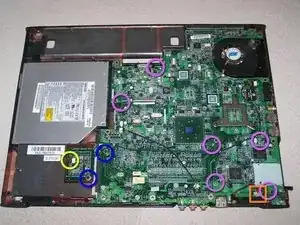

Снимите винты, удерживающие материнскую плату.

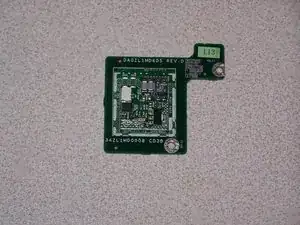

Снимите 2 винта, фиксирующие модем.

Отключите провод от модема к материнской плате.

Отключите провод динамиков от материнской платы.

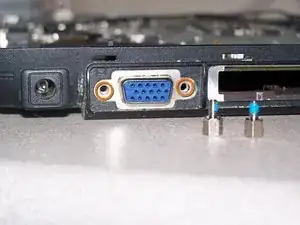

Используйте шестигранник №5, чтобы отвинтить 2 болта у разъема рядом с гнездом питания переменным током.

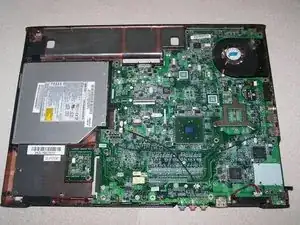

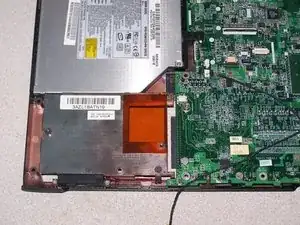

Выдвиньте DVD-привод из корпуса материнской платы.

Сдвиньте материнскую плату в сторону тачпада, затем извлеките её из рамки. У материнской платы имеется штырьевое соединение с посадочным местом аккумулятора, которое препятствует прямому подъему платы.

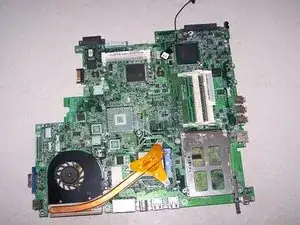

Последние 2 фотографии показывают верхнюю и нижнюю стороны материнской платы.
