Замена материнской платы Dell Inspiron 14-3452

Снимите аккумулятор, сдвинув фиксатор батареи влево.

Оттяните всю батарею от задней крышки.

Убедитесь, что ноутбук полностью выключен и аккумулятор снят.

Выверните два винта Phillips 5 мм №0, удерживающих заднюю крышку.

Оттяните заднюю крышку от корпуса ноутбука.

Найдите синюю планку оперативной памяти в отсеке для ОЗУ.

Разведите белые защёлки слота памяти по сторонам пальцами, пока планка не выскочит под углом.

Оттяните планку оперативной памяти от слота памяти.

Планка ОЗУ полностью отсоединена и готова к замене.

Выверните десять винтов Phillips 5 мм №0 с задней крышки корпуса.

Выверните один винт Phillips 3 мм №0 с задней крышки корпуса.

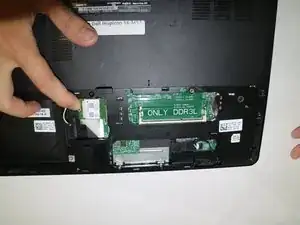

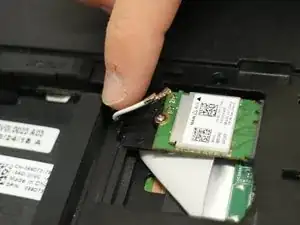

Отсоедините белый и чёрный антенные кабели от беспроводной карты.

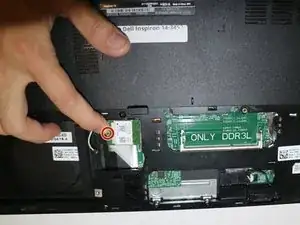

Выверните винт Phillips 3 мм №0, удерживающий беспроводную карту на месте.

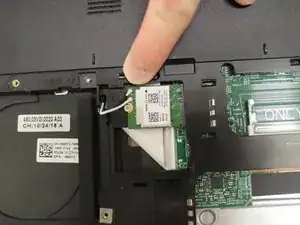

Выдвиньте беспроводную карту из её разъёма.

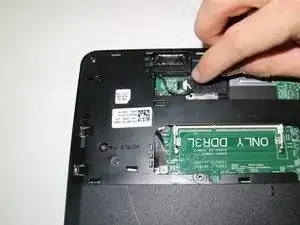

Пальцами снимите кабель динамика с материнской платы, оттянув белый разъём от гнезда.

Осторожно подденьте узел клавиатуры, так как шлейф клавиатуры всё ещё подключён к материнской плате.

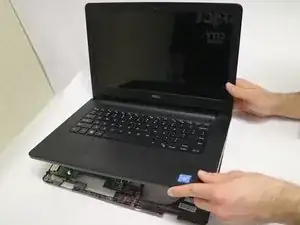

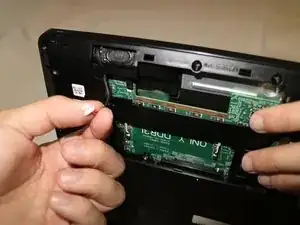

Используйте синюю лопатку, чтобы поддеть узел клавиатуры и отделить его от нижней части корпуса.

Отключите шлейф клавиатуры от материнской платы, подняв чёрную защёлку и вынув шлейф из разъёма.

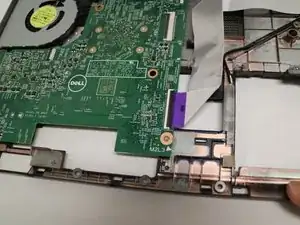

Снимите кабель платы ввода-вывода с материнской платы, поднимая чёрную защёлку и вынимая шлейф из разъёма.

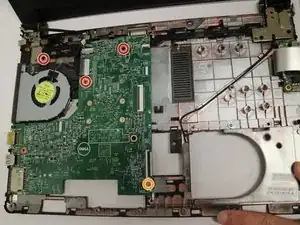

Выверните три винта Phillips 5 мм №0.

Выверните один винт Phillips 3 мм №0.

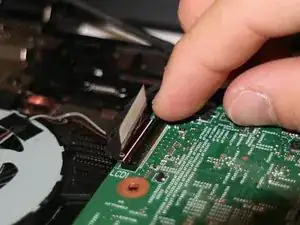

Отклейте ленту и поднимите защёлку разъёма, чтобы отключить кабель дисплея от материнской платы.

Оттяните кабель дисплея от материнской платы.

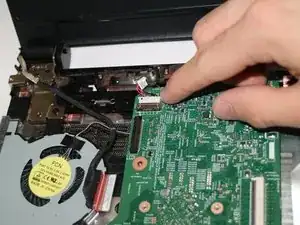

Снимите кабель питания с материнской платы, сдвинув кабель из разъёма.

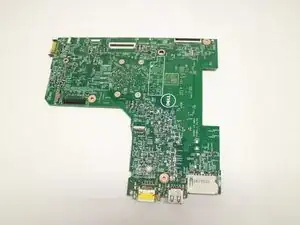

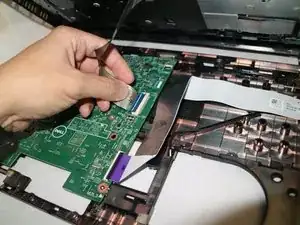

Поднимите материнскую плату с основания корпуса компьютера.

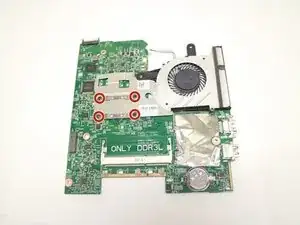

Выверните четыре винта Phillips 3 мм №0 с вентилятора.

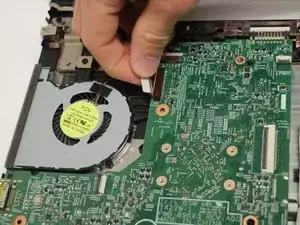

Отсоедините кабель вентилятора от материнской платы, сдвинув его из разъёма.

Снимите вентилятор с материнской платы.
