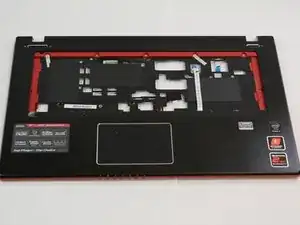

Замена тачпада в MSI GE70 2PE Apache Pro
Это руководство, которое можно использовать для замены тачпада в вашем MSI GE70 2PE Apache Pro.
Шаг 1
Переверните ноутбук так, чтобы отсек для аккумулятора был сверху.
Шаг 2
Сдвиньте правый фиксатор полностью вправо, пока он не защёлкнется.
Шаг 3
Потяните и удерживайте левый фиксатор.
Шаг 4
Подденьте аккумулятор вверх за выемку.
Шаг 5
Продолжайте тянуть аккумулятор, пока он полностью не выйдет из корпуса.
Шаг 6

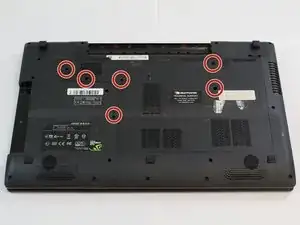

Удалите шесть винтов 5,5 мм с помощью крестообразной отвёртки Phillips #1.

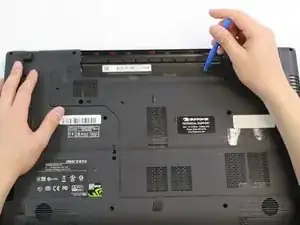

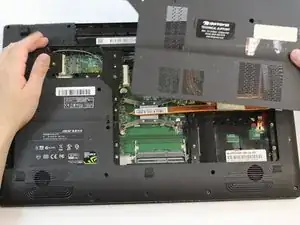

Снимите крышку, поддев её пластиковой лопаткой для вскрытия.
Шаг 7

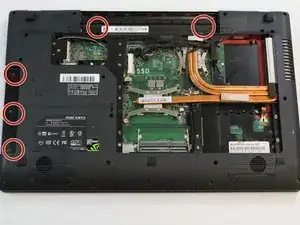

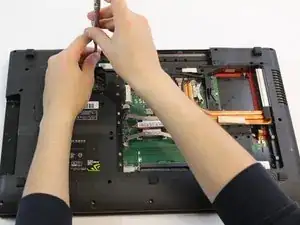

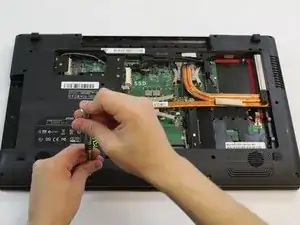

Удалите пять винтов 3,5 мм с помощью крестообразной отвёртки Phillips #1.
Шаг 8

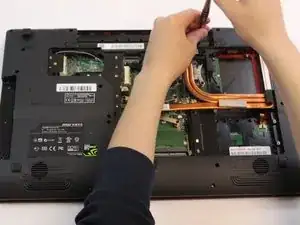

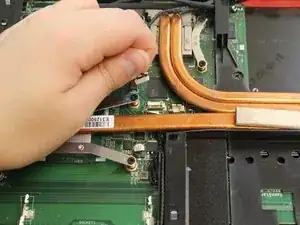

Удалите двадцать один винт 5,5 мм с помощью крестообразной отвёртки Phillips #1.
Шаг 9

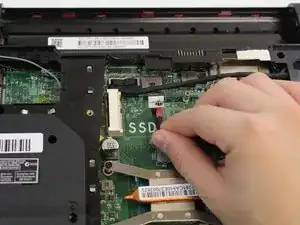

Отключите кабели питания, микрофона и LVDS.
Шаг 10

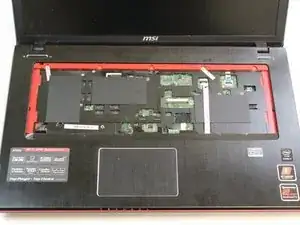

Переверните ноутбук так, чтобы экран был открыт, а клавиатура — открыта.
Шаг 11

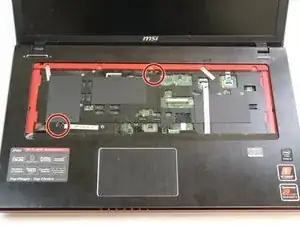

Удалите два винта 5,5 мм с помощью крестообразной отвёртки Phillips #1.
Шаг 12

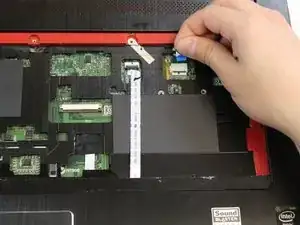

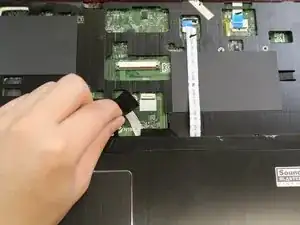

Отключите соединения тачпада, кнопки тачпада и платы питания.
Шаг 13

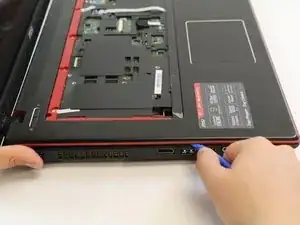

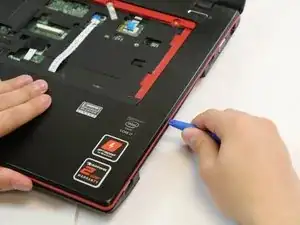

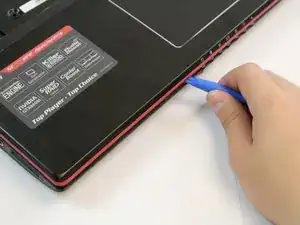

С помощью пластиковой лопатки для вскрытия подденьте корпус компьютера.
Шаг 14

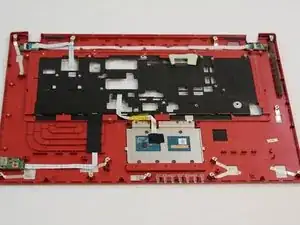

Переверните панель так, чтобы внутренности были направлены вверх.
Шаг 15

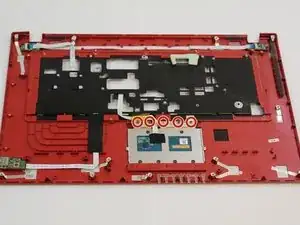

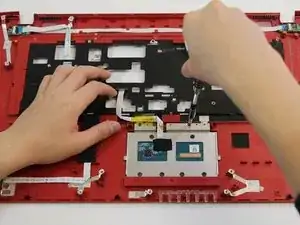

Удалите пять винтов 2,5 мм с помощью крестообразной отвёртки Phillips #1.
Шаг 16

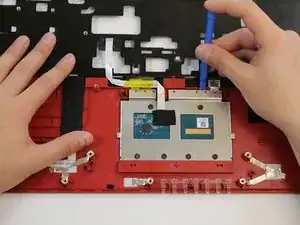

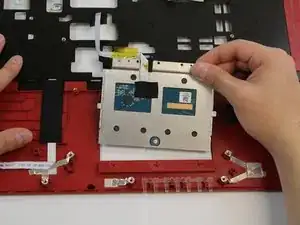

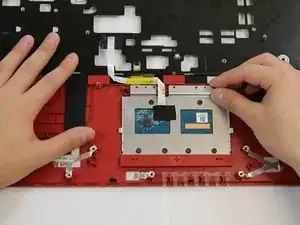

С помощью пластиковой лопатки для вскрытия подденьте тачпад и снимите его.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
