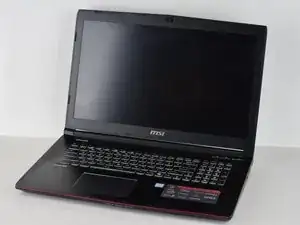

Замена материнской платы MSI GE72 2QF Apache Pro

Что вам понадобится:

Новая материнская плата MSI GE72 2QF Apache Pro

Сначала возьмите крестовую отвертку и начните выкручивать 19 винтов на задней крышке ноутбука.

Обязательно держите винты в порядке. Мы будем использовать магнитную белую доску, чтобы пометить каждый набор винтов.

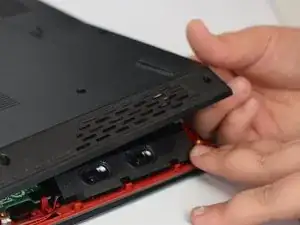

Отожмите заднюю крышку с помощью лопатки или пальцев.

Будет несколько пластиковых защёлок, которые выйдут из пазов, так что не беспокойтесь, если услышите треск.

Снимите батарею с компьютера. Перед выполнением этого шага убедитесь, что компьютер выключен.

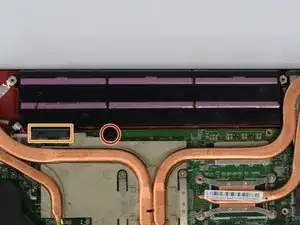

Её фиксирует один винт PH#1.

Сдвиньте батарею вверх, чтобы она вышла из разъёма.

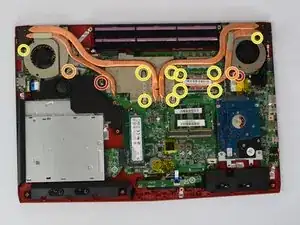

Выделённые красным — набор проводов, которые нужно отключить. Просто отсоедините их, чтобы снять вентилятор.

Винты здесь имеют шайбы, которые также нужно снять.

Остальные винты, выделенные жёлтым — обычные винты PH#1.

После удаления всех винтов и отключения проводов аккуратно извлеките вентилятор из ноутбука.

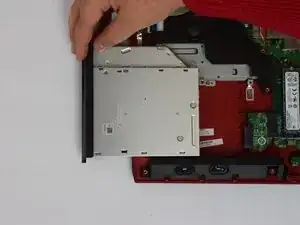

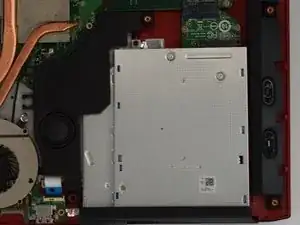

Снимите дисковод. Лоток легко выдвинется, поскольку сейчас ничто его не удерживает. Винт, который его удерживал, был удалён при снятии задней крышки.

Теперь, когда дисковод снят, перейдём к жёсткому диску.

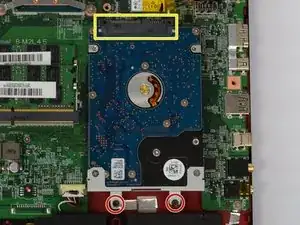

Необходимо выкрутить два винта PH#1.

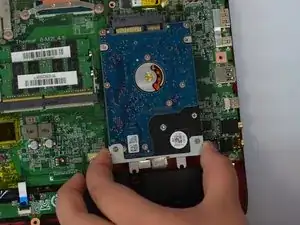

После удаления винтов сдвиньте диск вниз из разъёма и отложите в сторону.

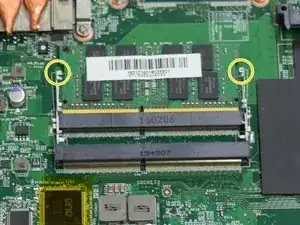

После извлечения жёсткого диска перейдём к оперативной памяти. Её закрепляют две защёлки.

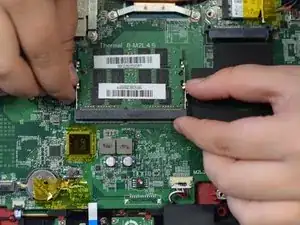

Чтобы вынуть модуль памяти, нажмите наружу на обе металлические защёлки, пока модуль не выскочит из посадочного места.

Повторите то же для второго модуля памяти.

После удаления оперативной памяти перейдите к SSD.

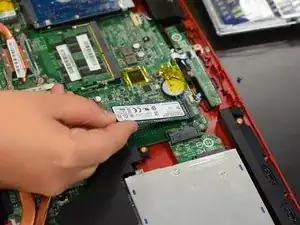

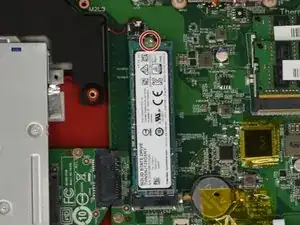

Выверните винт PH#1, позвольте SSD приподняться и аккуратно извлеките его.

Наконец, снимем материнскую плату для замены. В жёлтой подсветке показаны винты, которые нужно удалить.

Здесь, выделенные красным, показаны разъёмы, которые придётся отсоединить. Полностью освободив материнскую плату от оставшихся соединений, аккуратно извлеките её.
