Замена материнской платы HP Pavilion zd8000

Сдвиньте защелку разблокировки батареи к себе.

Поднимите батарею, чтобы удалить ее.

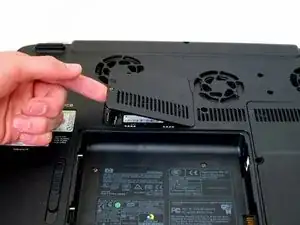

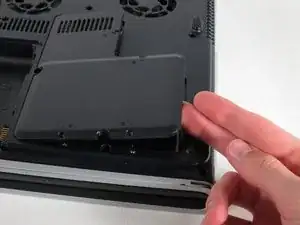

Ослабьте винт с головкой Philips, помеченный как «RAM», и поднимите крышку.

Найдите зеленую оперативную память и найдите металлические защелки, удерживающие модуль.

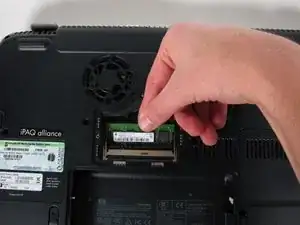

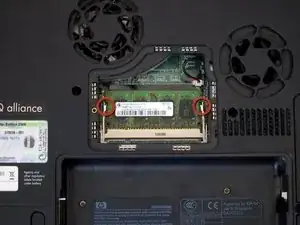

Оттолкните в стороны две защелки, чтобы освободить модуль.

Осторожно извлеките модуль под углом вверх,Away от слота.

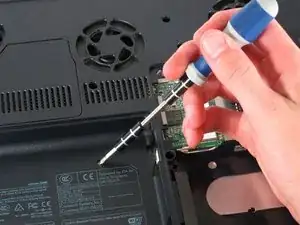

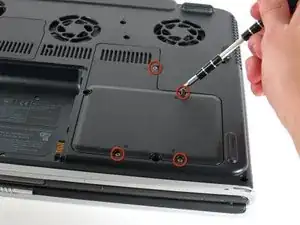

Открутите четыре винта с головкой Philips длиной 8 мм, помеченные значком, напоминающим стопку дисков.

Поднимите крышку справа, чтобы удалить ее.

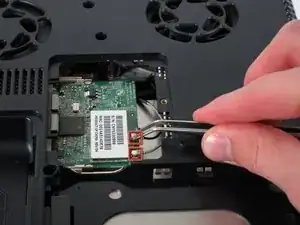

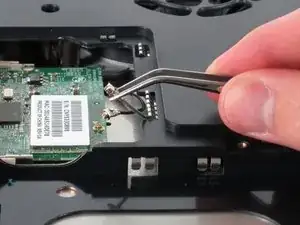

Используйте пинцет, чтобы отсоединить серый и черный кабели, подключенные к зеленой WiFi карте.

Удалите винт с головкой Philips длиной 8 мм, расположенный между жестким диском и WiFi картой.

Поверните ноутбук на 90 градусов по часовой стрелке, чтобы вы могли видеть привода CD.

Разогните скрепку и вставьте конец в небольшое отверстие рядом с кнопкой извлечения, чтобы лоток выдвинулся к вам.

Осторожно вытяните лоток от ноутбука, и остальная часть оптического привода последует за ним.

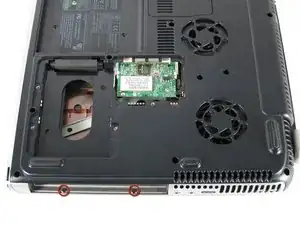

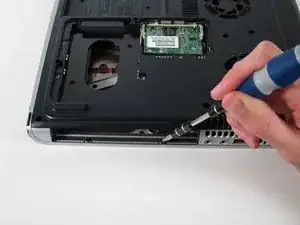

Удалите два винта с головкой Philips длиной 8 мм, помеченные буквой «K» на дне ноутбука.

Переверните ноутбук и откройте экран.

Поднимите четыре защелки, расположенные в верхней части клавиатуры, с помощью лопатки, чтобы освободить их.

Осторожно поднимите клавиатуру, так как она соединена с материнской платой кабелем-ленты.

Поднимите верхнюю часть клавиатуры к себе. Затем, удерживая клавиатуру под углом, поднимите ее в сторону дисплея.

Поверните клавиатуру так, чтобы ее нижняя часть была видна.

При поднятой клавиатуре найдите синюю защелку на обратной стороне черного кабеля-ленты.

Потяните защелку к себе, чтобы освободить клавиатуру от ноутбука.

Поместите ноутбук лицом вниз и поверните его на 180 градусов, чтобы вентиляционные отверстия оказались перед вами.

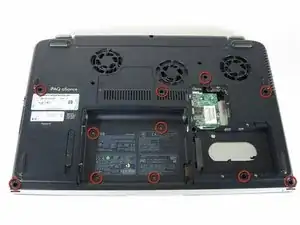

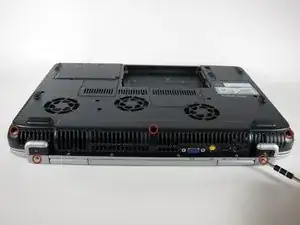

Удалите пять винтов с головкой Philips длиной 8 мм. Три находятся на черной основе, а два — рядом с петлями.

Переверните ноутбук.

Полностью откройте ноутбук.

Поверните его так, чтобы дисплей находился справа, а клавиатура слева.

Поднимите крышку переключателя аккуратно, чтобы не сломать ее.

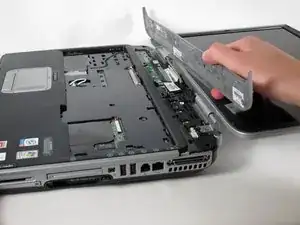

Осторожно поднимайте крышку переключателя с одного конца, прокладывая лопатку между крышкой переключателя и ноутбуком, чтобы разделить их.

Крышка переключателя должна легко отделяться от ноутбука, когда вы проводите лопаткой.

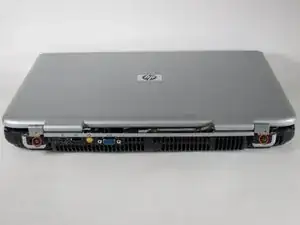

Закройте крышку и поверните ноутбук так, чтобы вентиляционные отверстия были перед вами.

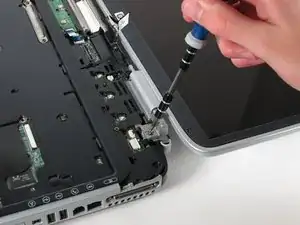

Открутите два винта с головкой Philips длиной 8 мм под петлями.

Осторожно поверните ноутбук на 90 градусов против часовой стрелки и откройте экран.

Потяните черную защелку с наклейкой услуги HP, чтобы отключить дисплей от материнской платы.

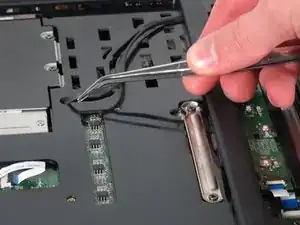

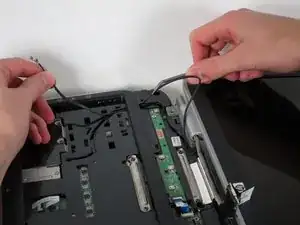

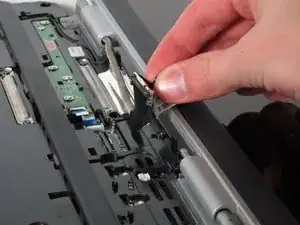

Используя пинцет, удалите черный кабель из отверстия, ведущего к WiFi блоку.

Аккуратно потяните, чтобы удалить черный и серый кабели из корпуса.

Проверьте поверхность под ноутбуком, чтобы убедиться, что кабели не зацепятся ни за что, когда вы перевернете ноутбук.

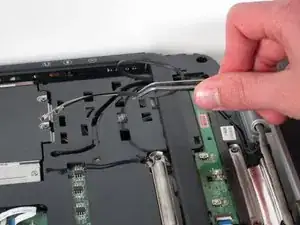

Используя пинцет, потяните черный кабель к дисплею и через отверстие в корпусе.

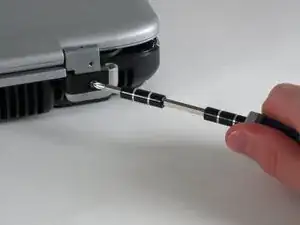

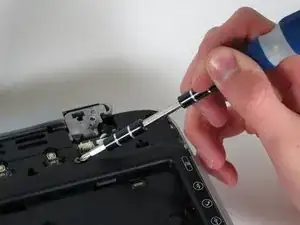

Отвинтите два шурупа Philips длиной 8 мм, крепящие петлю к дисплею ноутбука.

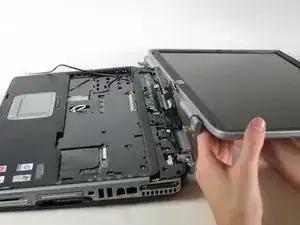

Поднимите экран вверх, чтобы отсоединить его от ноутбука.

С лицевой стороны ноутбука, отвинтите одиннадцать шурупов Philips длиной 8 мм.

Поверните ноутбук на 180 градусов так, чтобы вентиляционные отверстия смотрели на вас.

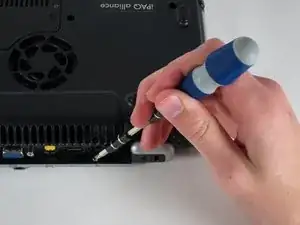

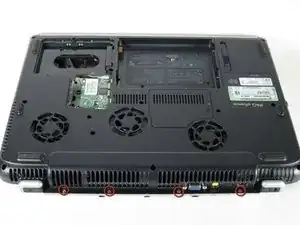

Отвинтите четыре шурупа Philips длиной 3 мм под вентиляционными отверстиями.

Поверните ноутбук на 90 градусов против часовой стрелки.

Отвинтите два шурупа Philips длиной 3 мм из отсека оптического привода.

Переверните ноутбук так, чтобы он лежал экраном вверх, с тачпадом ближайшим к вам.

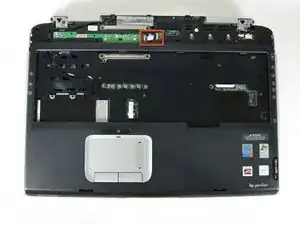

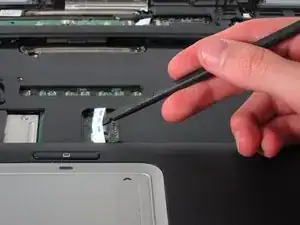

Найдите шлейф, расположенный прямо над тачпадом.

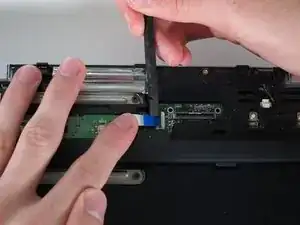

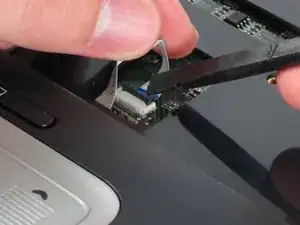

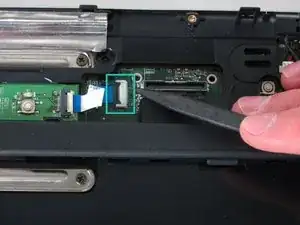

Найдите черный защелкиватель на конце шлейфа и откройте его с помощью лопатки, чтобы освободить шлейф.

Найдите шлейф на плате LED, расположенной в верхней части ноутбука.

Вы заметите, что шлейф соединен с двумя уровнями - вам нужно работать с тем, который на нижнем уровне.

Найдите черный защелкиватель на конце шлейфа и откройте его с помощью лопатки, чтобы освободить шлейф.

Найдите белый разъем, который соединен с красным и черным кабелем справа от платы LED.

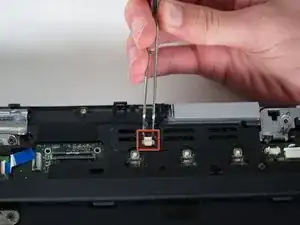

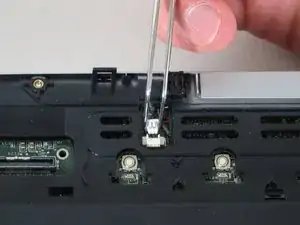

С помощью пинцета вытяните белый разъем на себя.

Отвинтите четыре шурупа Philips длиной 8 мм с верхней защитной крышки.

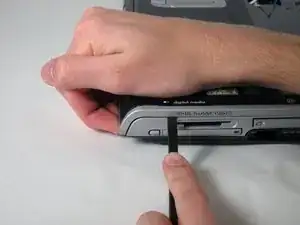

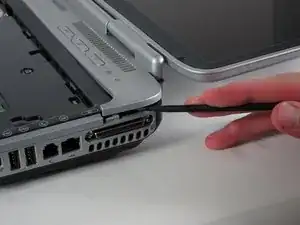

Поверните компьютер на 90 градусов по часовой стрелке и вставьте лопатку в шов над кардридером.

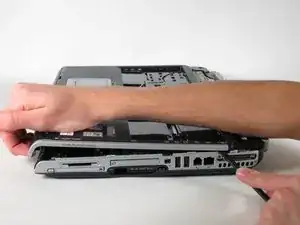

Поднимая переднюю часть верхней крышки, проведите лопаткой по шву.

Когда вы доберетесь до порта firewire, он должен открыться с щелчком.

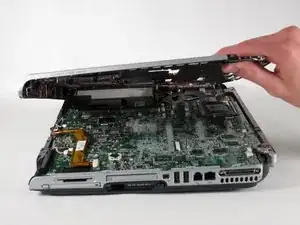

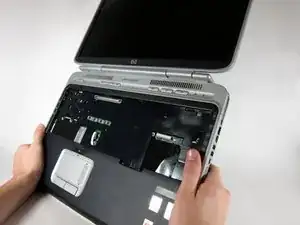

Поднимите верхнюю крышку с левой стороны, чтобы полностью её снять.

Поверните ноутбук на 90 градусов против часовой стрелки.

Найдите USB-модуль.

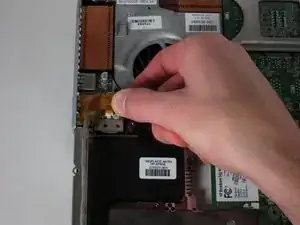

Схватите желтую защиту кабеля и потяните её вправо, чтобы освободить.

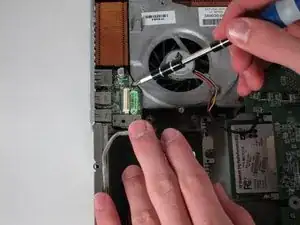

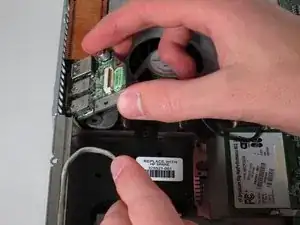

Отвинтите шуруп Philips длиной 6 мм, соединяющий USB-модуль с вентилятором.

Проведите модуль вправо и поднимите его, чтобы освободить.

Отвинтите и снимите пять шурупов Philips длиной 4 мм, помеченных значком белого шурупа Philips.

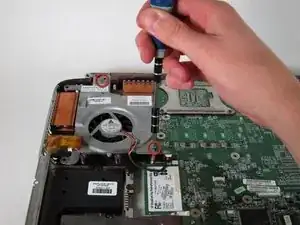

Отвинтите и снимите два шурупа Philips длиной 8 мм с вентилятора радиатора.

С помощью пинцета удалите кабель цифровой платы - кабель справа с черными, красными, зелеными и белыми проводами.

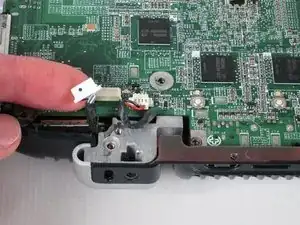

С помощью пинцета удалите кабель правого динамика - кабель слева с красными и черными проводами - потянув белый разъем на себя.

С помощью пинцета удалите кабель левого динамика, потянув белый разъем на себя.

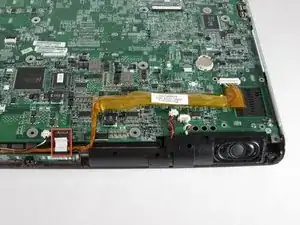

Уберите кабель платы LED, потянув белую вкладку на себя.

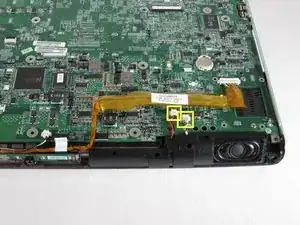

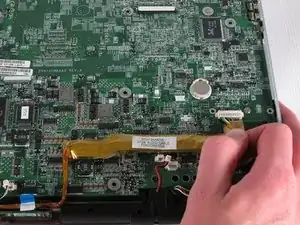

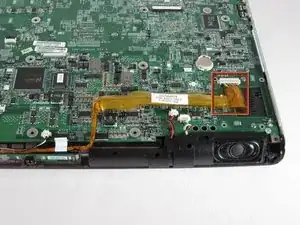

Удалите аудиокабель - тот, что с желтой изоляцией, расположенный в нижнем правом углу материнской платы - потянув желтую изоляцию на себя.

Поверните ноутбук на 180 градусов и найдите модуль Bluetooth в нижнем левом углу материнской платы.

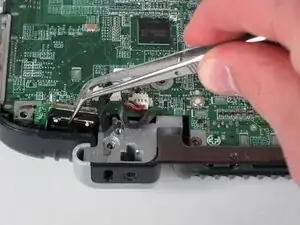

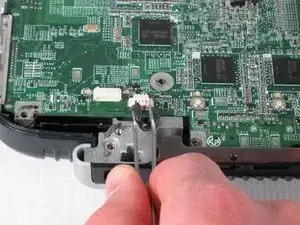

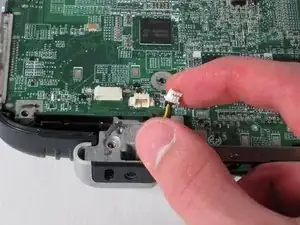

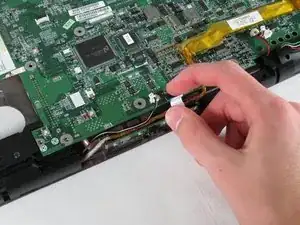

С помощью пинцета удалите белый разъем модуля Bluetooth, потянув его на себя.

С помощью пинцета поднимите модуль Bluetooth, чтобы удалить его.

Удалите кабель вентилятора, потянув белый разъем на себя.

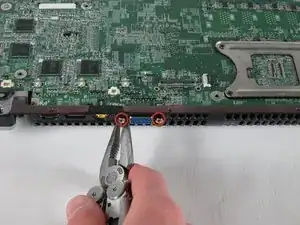

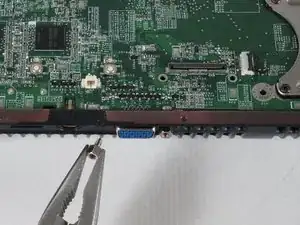

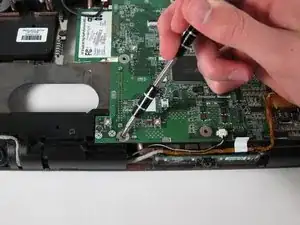

С помощью плоскогубцев отвинтите и удалите два болта с обеих сторон синего VGA-разъема.

Осторожно переверните ноутбук лицом вниз так, чтобы отсек для батареи был обращен к Вам.

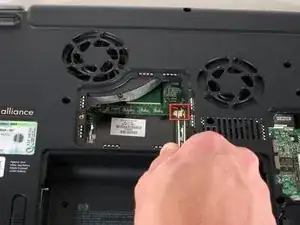

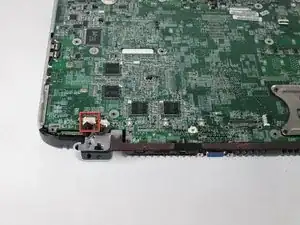

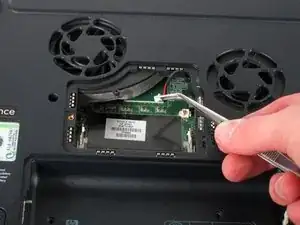

С помощью пинцета извлеките черный и красный кабель из отсека оперативной памяти, потянув за белый разъем.

Переверните ноутбук лицом вверх и поверните так, чтобы привод с надписью "hp usb digital drive" был обращён к Вам.

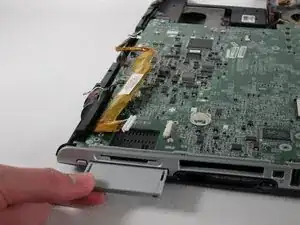

Нажмите на ребристую карту-пробку над надписью "hp usb digital drive", чтобы извлечь и удалить её.

Найдите карточку PC под считывателем SD карт.

Нажмите кнопку слева от неё один раз, чтобы извлечь саму кнопку, затем нажмите её ещё раз, чтобы удалить карточку PC.

Как только карточка PC выскочит, извлеките её.

Поверните компьютер на 90 градусов против часовой стрелки и уберите все кабели с материнской платы.

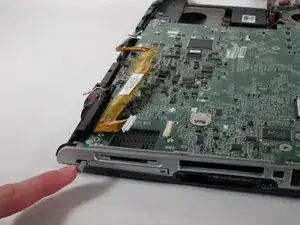

Нажмите серую кнопку слева от карточки PC как можно дальше.

Держась за кнопку, поднимите материнскую плату до тех пор, пока кнопка не выскочит из верхней части корпуса.

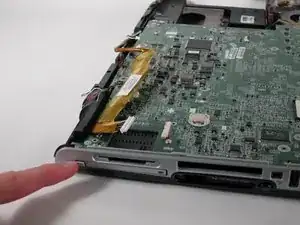

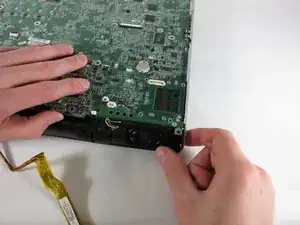

Сдвиньте правую оболочку в сторону, чтобы освободить порты на материнской плате.

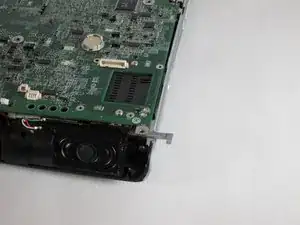

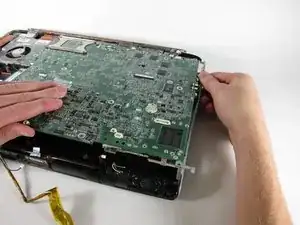

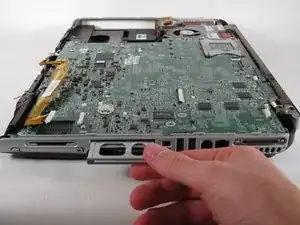

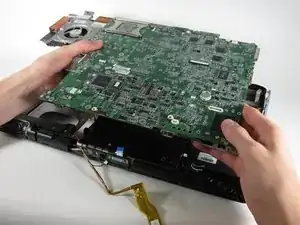

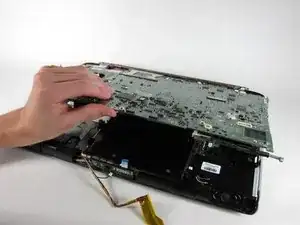

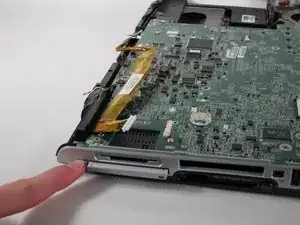

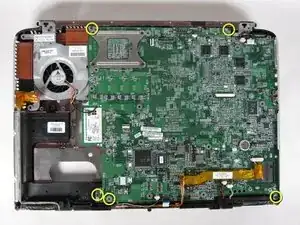

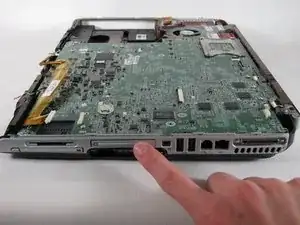

Поднимите материнскую плату до тех пор, пока она не освободится от нижней оболочки, и извлеките её из ноутбука.
