Замена правого динамика HP Pavilion zd8000

Сдвиньте защёлку фиксатора аккумулятора в вашу сторону.

Поднимите аккумулятор, чтобы извлечь его.

Ослабьте винт с крестообразным шлицем, помеченный «ram», и снимите крышку.

Найдите зелёную плату оперативной памяти и определите металлические защёлки, удерживающие плату.

Нажмите наружу на две защёлки, чтобы освободить плату.

Осторожно выдвиньте плату под углом вверх от разъёма.

Отвинтите четыре 8 мм винта с крестообразным шлицем, отмеченные значком, напоминающим стопку дисков.

Поднимите крышку с правой стороны, чтобы снять её.

С помощью пинцета отсоедините серый и чёрный кабели, подключённые к зелёной плате Wi‑Fi.

Удалите 8 мм винт с крестообразным шлицем, расположенный между жёстким диском и платой Wi‑Fi.

Поверните ноутбук на 90 градусов по часовой стрелке так, чтобы перед вами оказался дисковод.

Разогните скрепку и вставьте её конец в маленькое отверстие рядом с кнопкой извлечения, чтобы лоток выдвинулся к вам.

Аккуратно потяните лоток от ноутбука, остальная часть оптического привода последует за ним.

Снимите два 8 мм винта с крестообразным шлицем, помеченные «K», на нижней стороне ноутбука.

Переверните ноутбук и откройте экран.

Подденьте четыре защёлки в верхней части клавиатуры лопаткой, чтобы освободить их.

Осторожно поднимите клавиатуру: она прикреплена к материнской плате ленточным кабелем.

Поднимите верхнюю часть клавиатуры к себе. Затем, держая клавиатуру под углом, поднимите её к дисплею.

Поверните клавиатуру так, чтобы стала видна её нижняя сторона.

С приподнятой клавиатурой найдите синий полосатый язычок на обратной стороне чёрного ленточного кабеля.

Потяните язычок в вашу сторону, чтобы отсоединить клавиатуру от ноутбука.

Положите ноутбук лицевой стороной вниз и поверните на 180 градусов так, чтобы вентиляционные отверстия были обращены к вам.

Удалите пять 8 мм винтов с крестообразным шлицем. Три находятся на чёрной нижней панели, два — возле петель.

Переверните ноутбук.

Полностью раскройте ноутбук.

Поверните его так, чтобы дисплей был справа, а клавиатура слева.

Поднимайте крышку переключателя сильно, но медленно, чтобы не сломать её.

Осторожно поднимите крышку переключателя с одного края, скользя лопаткой между крышкой и корпусом, чтобы отделить их.

Крышка переключателя должна легко отделяться по мере продвижения лопатки.

Закройте крышку и поверните ноутбук так, чтобы вентиляционные отверстия были обращены к вам.

Отвинтите два 8 мм винта с крестообразным шлицем под петлями.

Аккуратно поверните ноутбук на 90 градусов против часовой стрелки и откройте экран.

Потяните за чёрный язычок с наклейкой сервисного центра HP, чтобы отсоединить дисплей от материнской платы.

С помощью пинцета извлеките чёрный кабель из отверстия, ведущего к отсеку Wi‑Fi.

Осторожно вытяните чёрный и серый кабели из корпуса.

Проверьте поверхность под ноутбуком, чтобы кабели не зацепились за что‑либо при переворачивании ноутбука.

С помощью пинцета потяните чёрный кабель в сторону дисплея и проденьте его через отверстие в корпусе.

Отверните два 8 мм винта с крестообразным шлицем, крепящие шарнир к дисплею ноутбука.

Поднимите экран вверх, чтобы отделить его от ноутбука.

Положите ноутбук экраном вниз и извлеките одиннадцать 8 мм винтов с крестообразным шлицем.

Поверните ноутбук на 180 градусов так, чтобы вентиляционные отверстия были направлены к вам.

Отверните четыре 3 мм винта с крестообразным шлицем, расположенные под вентиляционными отверстиями.

Поверните ноутбук на 90 градусов против часовой стрелки.

Отверните два 3 мм винта с крестообразным шлицем в отсеке оптического привода.

Переверните ноутбук так, чтобы он лежал экраном вверх и тачпад был ближе всего к вам.

Найдите ленточный кабель непосредственно над тачпадом.

Найдите черный фиксатор на конце ленточного кабеля и разомкните его лопаткой, чтобы освободить кабель.

Найдите ленточный кабель на плате светодиодов, расположенной в верхней части ноутбука.

Вы заметите, что ленточный кабель подключен на двух уровнях — вам нужно работать с тем, который расположен ниже.

Найдите черный фиксатор на конце ленточного кабеля и разомкните его лопаткой, чтобы освободить кабель.

Найдите белый разъем, присоединенный к красному и черному проводам справа от платы светодиодов.

Пинцетом потяните белый разъем от себя.

Отверните четыре 8 мм винта с крестообразным шлицем на верхней крышке.

Поверните компьютер на 90 градусов по часовой стрелке и вставьте лопатку в щель над картридером.

Поднимая передний край верхней крышки, проведите лопатку вдоль шва.

Когда вы дойдете до порта FireWire, он должен щелкнуть и открыться.

Поднимите верхнюю крышку с левой стороны, чтобы полностью снять её.

Поверните ноутбук на 90 градусов против часовой стрелки

Найдите USB-модуль

Возьмите желтую крышку кабеля и потяните её вправо, чтобы освободить разъем.

Отверните 6 мм винт с крестообразным шлицем, соединяющий USB-модуль с вентилятором.

Оттяните модуль вправо и выньте его, чтобы освободить.

Отверните и снимите пять 4 мм винтов с крестообразным шлицем, отмеченных белой иконкой Phillips.

Отверните и снимите два 8 мм винта с крестообразным шлицем, крепящие вентилятор радиатора.

Пинцетом отсоедините кабель цифрового привода — набор проводов справа с черным, красным, зеленым и белым проводами.

Пинцетом отсоедините правый динамик — набор проводов слева с красным и черным проводами — потянув белый разъем на себя.

Пинцетом отсоедините кабель левого динамика, потянув белый разъем на себя.

Снимите кабель платы светодиодов, потянув за белую язычок на себя.

Снимите аудиокабель — тот, что с желтой изоляцией, расположенный в правом нижнем углу материнской платы — потянув желтую изоляцию на себя.

Поверните ноутбук на 180 градусов и найдите модуль Bluetooth в левом нижнем углу материнской платы.

Пинцетом отсоедините белый разъем модуля Bluetooth, потянув его от себя.

Пинцетом потяните модуль Bluetooth вверх, чтобы вынуть его.

Снимите кабель вентилятора, потянув белый разъем от себя.

Плоскогубцами отвинтите и снимите по одному болту с обеих сторон синего VGA-разъема.

Переверните ноутбук лицевой стороной вверх и разверните его так, чтобы перед вами был накопитель с надписью "hp usb digital drive".

Нажмите на рифлованную карту-заглушку, расположенную над надписью "hp usb digital drive", чтобы извлечь и снять её.

Найдите PC-карту под считывателем SD-карт.

Однократно нажмите кнопку слева от карты, чтобы она выдвинулась, затем нажмите её ещё раз, чтобы извлечь PC-карту.

Когда PC-карта выскочит, вытяните её наружу.

Поверните компьютер на 90 градусов против часовой стрелки и освободите все кабели с материнской платы.

Нажмите серую кнопку слева от PC-карты как можно дальше внутрь.

Удерживая кнопку прижатой, поднимите материнскую плату вверх, пока кнопка не выйдет через верх корпуса.

Оттяните правую часть корпуса в сторону, чтобы освободить порты материнской платы из него.

Поднимите материнскую плату вверх, пока она не освободится от нижней части корпуса, и извлеките её из ноутбука.

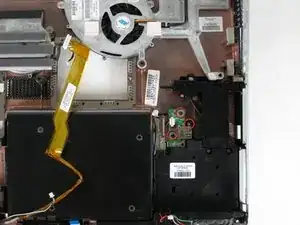

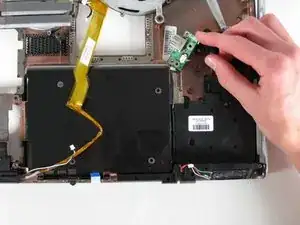

Отвинтите два винта Филлипс 4 мм и один винт 2 мм с платы USB.

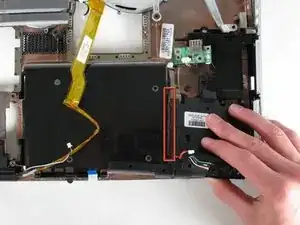

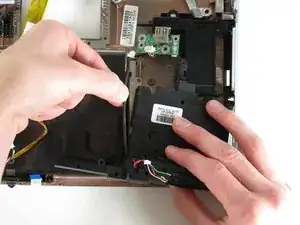

Отодвиньте плату USB в сторону и приподнимите правую акустическую единицу на два дюйма.

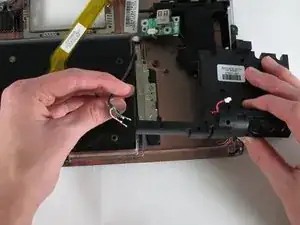

Вытащите чёрный кабель, идущий вдоль левой стороны правой акустической единицы, чтобы снять её.
