Замена левого динамика HP Pavilion zd8000

Подвиньте защёлку фиксатора батареи к себе.

Поднимите батарею, чтобы вынуть её.

Ослабьте крестовую винт, отмеченный «ram», и снимите крышку.

Найдите зелёную планку оперативной памяти и определите металлические защёлки, фиксирующие её.

Отожмите две защёлки наружу, чтобы освободить планку.

Аккуратно извлеките планку, выдвигая её под углом вверх от разъёма.

Отвинтите четыре крестовые винта 8 мм, отмеченные пиктограммой, напоминающей стопку дисков.

Поднимите крышку с правой стороны, чтобы снять её.

Пинцетом отсоедините серый и чёрный кабели, подключённые к зелёной плате Wi‑Fi.

Снимите крестовый винт 8 мм, расположенный между жёстким диском и платой Wi‑Fi.

Поверните ноутбук на 90 градусов по часовой стрелке так, чтобы перед вами оказался привод CD.

Разогните скрепку и вставьте её конец в маленькое отверстие рядом с кнопкой извлечения, чтобы лоток выдвинулся к вам.

Осторожно потяните лоток от ноутбука — остальная часть оптического привода выйдет вслед за ним.

Удалите два крестовых винта 8 мм, отмеченных «K» на нижней части ноутбука.

Переверните ноутбук и откройте экран.

С помощью лопатки подденьте четыре защёлки, расположенные в верхней части клавиатуры, чтобы освободить их.

Осторожно поднимайте клавиатуру — она подключена к материнской плате ленточным кабелем.

Поднимите верхнюю часть клавиатуры к себе. Затем, удерживая клавиатуру под углом, поднимите её в сторону дисплея.

Поверните клавиатуру так, чтобы была видна её нижняя сторона.

С поднятой клавиатурой найдите синюю полоску на нижней стороне чёрного ленточного кабеля.

Потяните за полоску к себе, чтобы отсоединить клавиатуру от ноутбука.

Положите ноутбук лицевой стороной вниз и поверните на 180 градусов так, чтобы вентиляционные отверстия были обращены к вам.

Снимите пять крестовых винтов 8 мм. Три находятся на чёрной основе, два — возле петель.

Переверните ноутбук.

Полностью откройте ноутбук.

Поверните его так, чтобы дисплей был справа, а клавиатура слева.

Поднимайте крышку переключателя крепко, но медленно, чтобы не сломать её.

Осторожно подденьте крышку переключателя с одного конца, одновременно проводя лопаткой между крышкой и корпусом, чтобы их разъединить.

Крышка переключателя должна легко отслоиться по мере продвижения лопатки.

Закройте крышку и поверните ноутбук так, чтобы вентиляционные отверстия были обращены к вам.

Отвинтите два крестовых винта 8 мм под петлями.

Осторожно поверните ноутбук на 90 градусов против часовой стрелки и откройте экран.

Потяните за чёрную ленту с сервисной наклейкой HP, чтобы отсоединить дисплей от материнской платы.

Пинцетом вытащите чёрный кабель из отверстия, ведущего к корпусу Wi‑Fi модуля.

Осторожно вытяните чёрный и серый кабели из корпуса.

Проверьте поверхность под ноутбуком, чтобы кабели не зацепились за что‑либо при переворачивании ноутбука.

Пинцетом потяните чёрный кабель в сторону дисплея и протяните через отверстие в корпусе.

Открутите два крестообразных винта Philips 8 мм, крепящих шарнир к дисплею ноутбука.

Поднимите экран вверх, чтобы отсоединить его от ноутбука.

Положив ноутбук экраном вниз, снимите одиннадцать крестообразных винтов Philips 8 мм.

Поверните ноутбук на 180 градусов так, чтобы вентиляционные отверстия были обращены к вам.

Открутите четыре крестообразных винта Philips 3 мм под вентиляционными отверстиями.

Поверните ноутбук на 90 градусов против часовой стрелки.

Открутите два крестообразных винта Philips 3 мм в отсеке оптического привода.

Переверните ноутбук лицевой стороной вверх так, чтобы трекпад был ближайшим к вам.

Найдите ленточный кабель непосредственно над трекпадом.

Найдите чёрный фиксатор на конце ленточного кабеля и подденьте его лопаткой, чтобы разблокировать кабель.

Найдите ленточный кабель на светодиодной плате, расположенной в верхней части ноутбука.

Вы увидите, что ленточный кабель подключён на двух уровнях — вам нужно работать с тем, который на нижнем уровне.

Найдите чёрный фиксатор на конце ленточного кабеля и подденьте его лопаткой, чтобы разблокировать кабель.

Найдите белый разъём, подключённый к красно-чёрному кабелю справа от светодиодной платы.

С помощью пинцета потяните белый разъём от себя.

Открутите четыре крестообразных винта Philips 8 мм с верхней крышки.

Поверните компьютер на 90 градусов по часовой стрелке и вставьте лопатку в паз над картридером.

Поднимая переднюю часть верхней крышки, проведите лопатку по шву.

Когда вы дойдёте до порта FireWire, он должен щёлкнуть и открыться.

Поднимите верхнюю крышку с левой стороны и полностью снимите её.

Поверните ноутбук на 90 градусов против часовой стрелки

Найдите USB-модуль

Возьмите жёлтую защитную накладку кабеля и потяните её вправо, чтобы освободить разъём.

Открутите крестообразный винт Philips 6 мм, соединяющий USB-модуль с вентилятором.

Сдвиньте модуль вправо и выньте его, чтобы освободить.

Открутите и снимите пять крестообразных винтов Philips 4 мм, отмеченных белой иконкой Phillips.

Открутите и снимите два крестообразных винта Philips 8 мм, удерживающие вентилятор радиатора.

С помощью пинцета снимите кабель цифрового привода — набор проводов справа с чёрным, красным, зелёным и белым проводами.

С помощью пинцета снимите правый кабель динамика — набор проводов слева с красным и чёрным проводами — потянув белый разъём на себя.

С помощью пинцета снимите левый кабель динамика, потянув белый разъём на себя.

Снимите кабель светодиодной платы, потянув белую вкладку на себя.

Снимите аудиокабель — тот, что с жёлтым покрытием, расположенный в правом нижнем углу материнской платы — потянув жёлтое покрытие на себя.

Поверните ноутбук на 180 градусов и найдите модуль Bluetooth в левом нижнем углу материнской платы.

С помощью пинцета снимите белый разъём модуля Bluetooth, потянув его от себя.

С помощью пинцета потяните вверх модуль Bluetooth, чтобы снять его.

Снимите кабель вентилятора, потянув белый разъём от себя.

С помощью плоскогубцев открутите и снимите по два болта с обеих сторон синего VGA-разъёма.

Осторожно переверните ноутбук лицевой частью вниз, чтобы отсек для батареи оказался напротив Вас.

С помощью пинцета отсоедините черно-красный кабель от отсека оперативной памяти, потянув за белый разъем.

Переверните ноутбук лицевой стороной вверх и поверните его так, чтобы обращенный к Вам был дисковод с надписью «hp usb digital drive».

Нажмите на рифленую карту-экономитель пространства над надписью «hp usb digital drive», чтобы извлечь и удалить её.

Найдите PC-карту под считывателем карт SD.

Однократно нажмите кнопку слева от неё, чтобы выдвинуть саму кнопку, затем нажмите ещё раз, чтобы извлечь PC-карту.

Когда PC-карта выскочит, выньте её.

Поверните компьютер на 90 градусов против часовой стрелки и уберите все кабели с материнской платы.

Нажмите серую кнопку слева от PC-карты до упора.

Удерживая кнопку нажатой, поднимите материнскую плату вверх, пока кнопка не выйдет через верх корпуса.

Сдвиньте правую часть корпуса в сторону, чтобы освободить порты материнской платы из него.

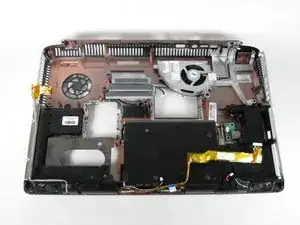

Поднимите материнскую плату вверх, пока она не освободится от нижней части корпуса, и извлеките её из ноутбука.

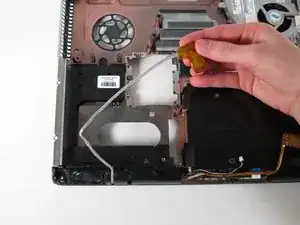

Отсоедините USB-кабель от динамика.

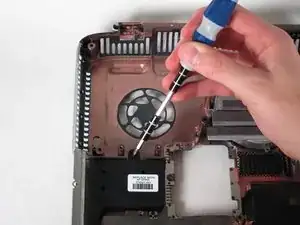

Открутите винт Phillips 6 мм на задней стороне левого блока динамика.

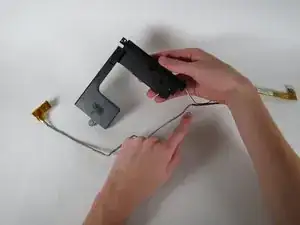

Поднимите блок динамика, переверните его и снимите USB-кабель.

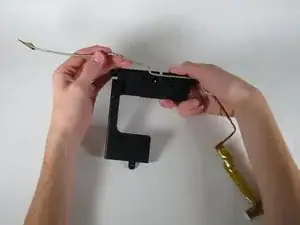

Перережьте ленту, прикрепляющую USB-кабель к кабелю левого динамика.
