Замена базовых вентиляторов HP Pavilion zd8000

Сдвиньте фиксатор батареи к себе.

Поднимите батарею, чтобы вынуть её.

Ослабьте крестовую винт, помеченный «ram», и поднимите крышку.

Найдите зелёную планку оперативной памяти и определите металлические защёлки, фиксирующие модуль.

Нажмите наружу на обе защёлки, чтобы освободить модуль.

Осторожно выдвиньте модуль под углом вверх, отводя его от слота.

Отвинтите четыре крестовые винта 8 мм, отмеченные значком, напоминающим стопку дисков.

Поднимите крышку справа, чтобы снять её.

Используйте пинцет, чтобы отсоединить серый и чёрный кабели, подключённые к зелёной Wi‑Fi плате.

Удалите крестовый винт 8 мм, расположенный между жёстким диском и Wi‑Fi платой.

Поверните ноутбук на 90 градусов по часовой стрелке так, чтобы вы смотрели на дисковод.

Разогните скрепку и вставьте конец в маленькое отверстие рядом с кнопкой извлечения, чтобы лоток выдвинулся к вам.

Аккуратно потяните лоток от ноутбука — остальная часть оптического привода выйдет вслед за ним.

Снимите два крестовых винта 8 мм, помеченных «K», на днище ноутбука.

Переверните ноутбук и откройте экран.

Подденьте верхние четыре защёлки клавиатуры лопаткой, чтобы освободить их.

Поднимайте клавиатуру осторожно — она подключена к материнской плате плоским шлейфом.

Поднимите верхнюю часть клавиатуры к себе. Затем, удерживая клавиатуру под углом, поднимите её в направлении дисплея.

Поверните клавиатуру так, чтобы была видна её нижняя сторона.

С приподнятой клавиатурой найдите синий полосатый язычок на нижней стороне чёрного плоского шлейфа.

Тяните язычок на себя, чтобы отсоединить клавиатуру от ноутбука.

Положите ноутбук лицевой стороной вниз и поверните на 180 градусов так, чтобы вентиляционные отверстия были обращены к вам.

Снимите пять крестовых винтов 8 мм. Три находятся на чёрной основе, и два — рядом с петлями.

Переверните ноутбук.

Полностью откройте ноутбук.

Поверните его так, чтобы дисплей был справа, а клавиатура — слева.

Поднимайте крышку переключателя энергично, но медленно, чтобы не сломать её.

Осторожно подденьте крышку переключателя с одного конца, вставляя лопатку между крышкой и корпусом, чтобы отделить их.

Крышка переключателя должна легко отделиться от корпуса по мере продвижения лопатки.

Закройте крышку и поверните ноутбук так, чтобы вентиляционные отверстия были обращены к вам.

Открутите два крестовых винта 8 мм под петлями.

Осторожно поверните ноутбук на 90 градусов против часовой стрелки и откройте экран.

Потяните за чёрный язычок с наклейкой сервисного центра HP, чтобы отключить дисплей от материнской платы.

С помощью пинцета выньте чёрный кабель из отверстия, ведущего в отсек Wi‑Fi.

Аккуратно потяните, чтобы извлечь чёрный и серый кабели из корпуса.

Проверьте поверхность под ноутбуком, чтобы кабели не зацепились за что‑либо при переворачивании.

С помощью пинцета потяните чёрный кабель к дисплею и протяните через отверстие в корпусе.

Отверните два 8 мм винта с крестовой шлицем, которые крепят петлю к дисплею ноутбука.

Поднимите экран вверх, чтобы отсоединить его от ноутбука.

Положите ноутбук задней частью вниз и снимите одиннадцать 8 мм винтов с крестовой шлицем.

Поверните ноутбук на 180 градусов так, чтобы вентиляционные отверстия были обращены к Вам.

Отверните четыре 3 мм винта с крестовой шлицем под вентиляционными отверстиями.

Поверните ноутбук на 90 градусов против часовой стрелки.

Отверните два 3 мм винта с крестовой шлицем в отсеке оптического привода.

Переверните ноутбук так, чтобы он лежал лицевой стороной вверх, а тачпад был ближе всего к Вам.

Найдите лентовый кабель непосредственно над тачпадом.

Найдите чёрный фиксатор на конце лентового кабеля и отщелкните его лопаткой, чтобы освободить кабель.

Найдите лентовый кабель на плате светодиодов, расположенной в верхней части ноутбука.

Обратите внимание, что лентовый кабель подключён на двух уровнях — вам нужен кабель, расположенный на нижнем уровне.

Найдите чёрный фиксатор на конце лентового кабеля и отщелкните его лопаткой, чтобы освободить кабель.

Найдите белый разъём, присоединённый к красно-чёрному кабелю справа от платы светодиодов.

С помощью пинцета потяните белый разъём от себя.

Отверните четыре 8 мм винта с крестовой шлицем на верхней крышке.

Поверните компьютер на 90 градусов по часовой стрелке и вставьте лопаточку в стык над картридером.

Поднимая передний край верхней крышки, проведите лопаткой вдоль стыка.

Когда Вы дойдёте до порта FireWire, он должен щёлкнуть и открыться.

Поднимите верхнюю крышку с левой стороны и полностью снимите её.

Поверните ноутбук на 90 градусов против часовой стрелки.

Найдите модуль USB.

Захватите жёлтую изоляцию кабеля и потяните её вправо, чтобы освободить разъём.

Отверните 6 мм винт с крестовой шлицем, соединяющий модуль USB с вентилятором.

Сдвиньте модуль вправо и поднимите его, чтобы извлечь.

Отверните и снимите пять 4 мм винтов с крестовой шлицем, отмеченных белым значком крестовой отвёртки.

Отверните и снимите два 8 мм винта с крестовой шлицем с вентилятора радиатора.

С помощью пинцета снимите кабель платы цифрового привода — набор проводов справа с чёрным, красным, зелёным и белым проводами.

С помощью пинцета снимите кабель правого динамика — набор проводов слева с красным и чёрным проводами — потянув белый разъём на себя.

С помощью пинцета снимите кабель левого динамика, потянув белый разъём на себя.

Снимите кабель платы светодиодов, потянув за белую защёлку на себя.

Снимите аудиокабель — тот, что с жёлтой изоляцией, расположенный в правом нижнем углу материнской платы — потянув жёлтую изоляцию на себя.

Поверните ноутбук на 180 градусов и найдите модуль Bluetooth в левом нижнем углу материнской платы.

С помощью пинцета снимите белый разъём модуля Bluetooth, потянув его от себя.

С помощью пинцета потяните модуль Bluetooth вверх и извлеките его.

Снимите кабель вентилятора, потянув белый разъём от себя.

С помощью плоскогубцев отвинтите и снимите по два болта с обеих сторон синего VGA-разъёма.

Переверните ноутбук лицевой стороной вверх и поверните его так, чтобы перед Вами оказался накопитель с маркировкой «hp usb digital drive».

Нажмите на рифлённую карту-экономитель пространства над меткой «hp usb digital drive», чтобы выбросить и удалить её.

Найдите PC-карту под считывателем SD-карт.

Однократно нажмите кнопку слева от неё, чтобы выдвинуть саму кнопку, затем снова нажмите, чтобы извлечь PC-карту.

Когда PC-карта появится, вытяните её наружу.

Поверните компьютер на 90 градусов против часовой стрелки и освободите все кабели от материнской платы.

Вдавите серую кнопку слева от PC-карты как можно глубже.

Удерживая кнопку вдавленной, поднимите материнскую плату вверх, пока кнопка не выйдет через верх корпуса.

Оттяните правую часть корпуса в сторону, чтобы освободить разъёмы материнской платы из неё.

Поднимите материнскую плату вверх, пока она не освободится от нижней части корпуса, и извлеките её из ноутбука.

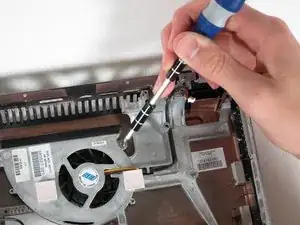

Отвинтите по два винта Филлипс 8 мм с обеих сторон среднего вентилятора и снимите их.

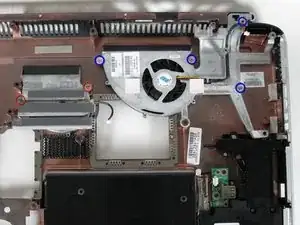

Отвинтите четыре винта Филлипс 8 мм с правого вентилятора и снимите их.

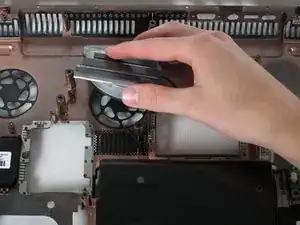

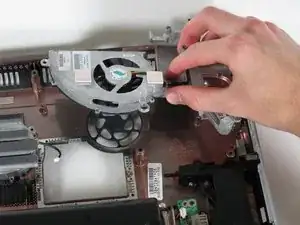

Поднимите оба вентилятора и снимите их с корпуса ноутбука.
