Замена материнской платы HP Envy dv7t-7200

Выключите питание и отключите все кабели и шнуры от ноутбука.

Положите компьютер верхней частью вниз на ровную поверхность так, чтобы петли были обращены от Вас.

Сдвиньте защёлку фиксации аккумулятора влево — она расположена с правой стороны аккумулятора.

Наклоните аккумулятор от себя и извлеките его.

Отвинтите винт Phillips PM2.5×5.5 на крышке сервисного отсека, используя отвёртку Phillips #0.

Этот винт не вынимается полностью из крышки сервисного отсека после отворачивания.

Сдвиньте крышку сервисного отсека в сторону передней части ноутбука.

Поднимите крышку сервисного отсека, чтобы снять её с ноутбука.

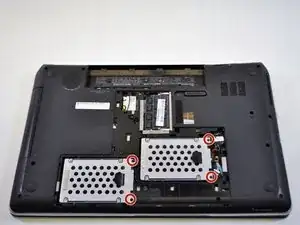

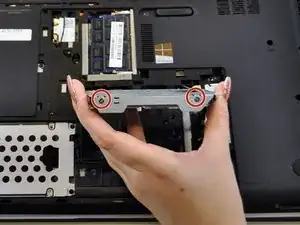

Снимите два верхних винта Phillips PM2.5×5.5, фиксирующих скобы обоих жёстких дисков.

Сначала извлеките основной диск, расположенный с правой стороны.

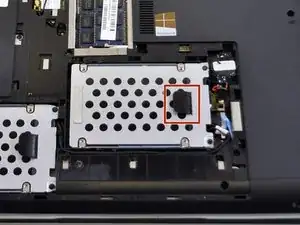

Используйте чёрную язычок, чтобы приподнять диск и вынуть его.

Снимите по два винта Phillips PM2.5×5.5 с каждой стороны крепления диска.

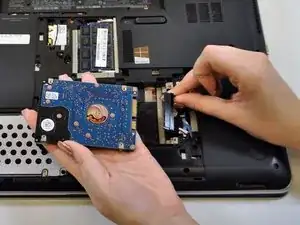

Отключите кабель разъёма жёсткого диска.

Этот кабель может быть трудно снять. Постарайтесь тянуть его уверенно и аккуратно.

Повторите шаги 6–9 для второго жёсткого диска.

Отвинтите винт Phillips PM2.5×4.0, который прикрепляет оптический привод к ноутбуку.

Нажмите на фиксатор с помощью металлической лопатки (spudger), расположенный рядом с винтом, чтобы освободить оптический привод.

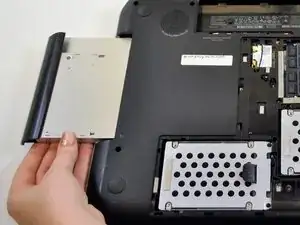

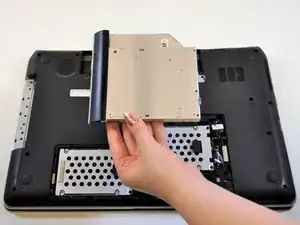

Выдвиньте дисковод из ноутбука.

Положите ноутбук верхней частью вниз.

Снимите два винта, удерживающие клавиатуру на ноутбуке.

Поставьте ноутбук на левый бок с приоткрытой крышкой.

Найдите круглое отверстие в отсеке оптического привода.

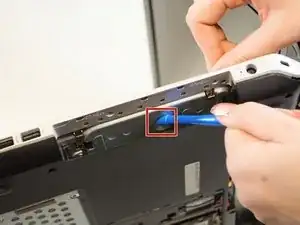

Используя пластиковую лопатку, нажмите на клавиатуру через это отверстие, пока клавиатура не приподнимется.

Положите ноутбук на спинку лицевой стороной к себе.

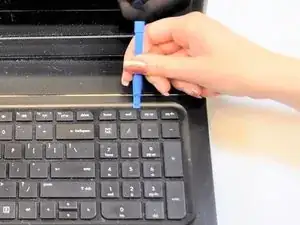

С помощью пластиковой лопатки приподнимите заднюю часть клавиатуры к себе, освобождая её из удерживающей кромки.

Вы услышите лёгкие щелчки при отделении клавиатуры.

Клавиатура всё ещё подключена двумя ленточными кабелями. Поднимайте клавиатуру медленно на этом шаге.

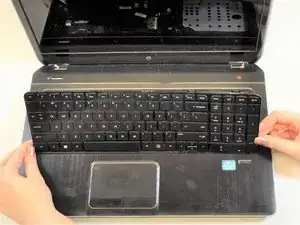

Поднимите клавиатуру и переверните её, положив лицевой стороной вниз на ноутбук.

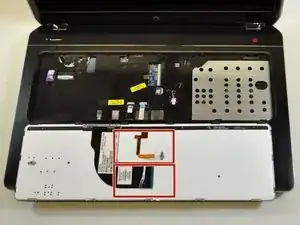

Освободите разъёмы, которые соединяют клавиатуру с ноутбуком.

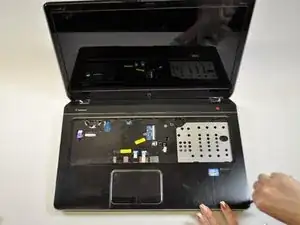

Снимите клавиатуру.

Отключите четыре показанных соединителя от ноутбука.

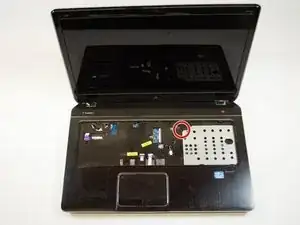

Снимите винт, находящийся в верхнем левом углу отсека дисковода.

С помощью металлической лопатки приподнимите верхнюю панель ноутбука.

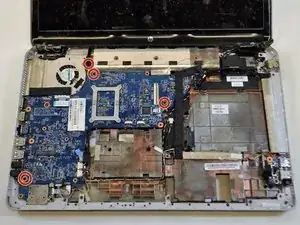

Снимите винты, которые крепят материнскую плату к корпусу.

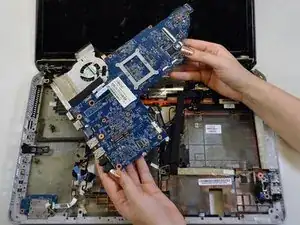

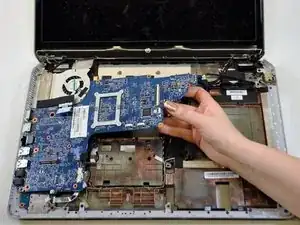

Поднимите правую сторону материнской платы.

Сдвиньте материнскую плату под таким углом вправо.

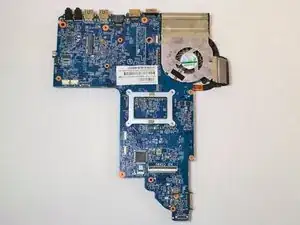

Переверните материнскую плату.

Снимите винты, которые крепят материнскую плату и вентилятор друг с другом.
