Замена вентилятора HP Envy dv6-7363cl
Читатель сможет успешно заменить узел вентилятора в устройстве. Требуется базовое умение работы с простыми инструментами, такими как отвертка. Из устройства необходимо полностью отключить любое питание, включая сетевой кабель и аккумулятор. Читатель должен уметь аккуратно разобрать почти весь ноутбук.
Шаг 1
Переверните устройство так, чтобы нижняя часть была направлена вверх.
Шаг 2
Сдвиньте фиксатор под аккумулятором влево.
Шаг 3
Поднимите аккумулятор и извлеките его из гнезда.
Шаг 4

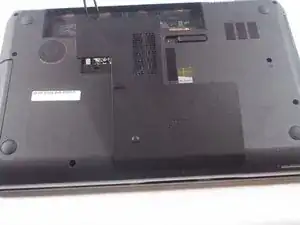

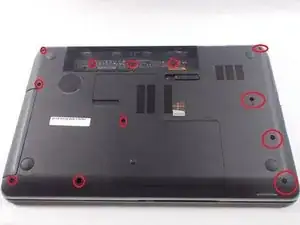

Удалите отмеченные кружком винты с задней панели.
Шаг 5

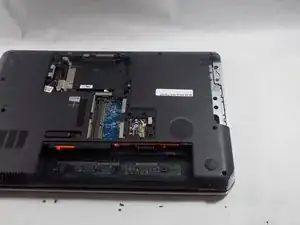

Поднимите и снимите заднюю панель устройства.
Шаг 6

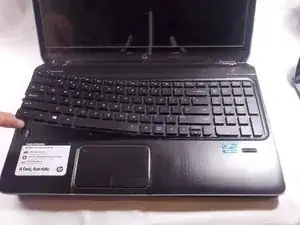

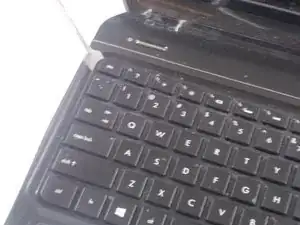

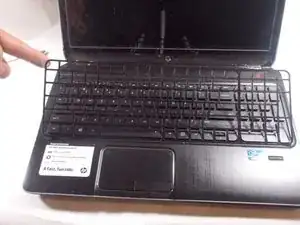

Переверните ноутбук лицевой стороной вверх и аккуратно подденьте рамку клавиатуры, чтобы вынуть её из корпуса.
Шаг 7
Поднимите клавиатуру и извлеките её из устройства.

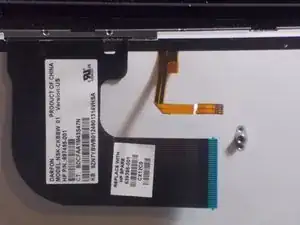

Аккуратно отсоедините ленточные кабели.
Шаг 8
Переверните устройство на спинку.

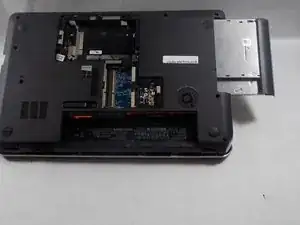

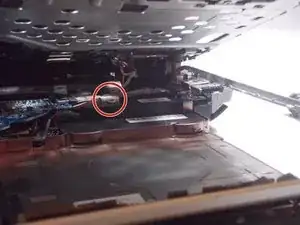

Извлеките дисковод и удалите отмеченный кружком винт.
Шаг 9

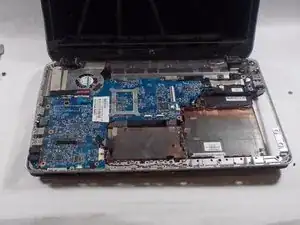

Переверните устройство в рабочее положение и отсоедините ленточные кабели от пластиковой крышки под клавиатурой. Снимите пластиковую крышку с устройства.
Шаг 10
Отсоедините красный провод от DVD-привода и извлеките DVD-привод.
Шаг 11

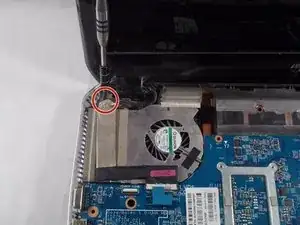

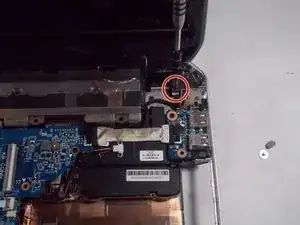

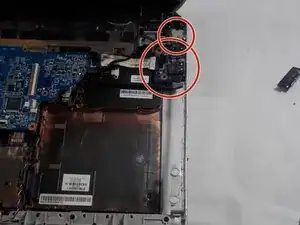

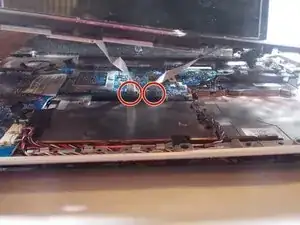

Удалите отмеченные кружком винты.
Шаг 12

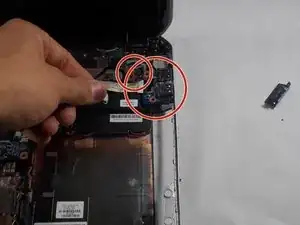

Отсоедините красный и белый провода от синей печатной платы.
Шаг 13

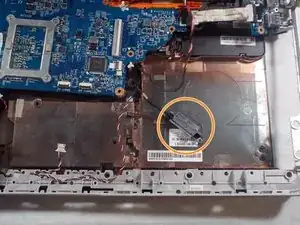

Аккуратно вынимайте отмеченные кружком элементы из посадочных мест.
Шаг 14

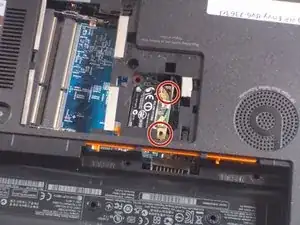

Переверните устройство на спинку и удалите отмеченные кружком винты с карты Wi‑Fi.
Переверните устройство обратно и отвинтите держатель дискового привода.
Шаг 15

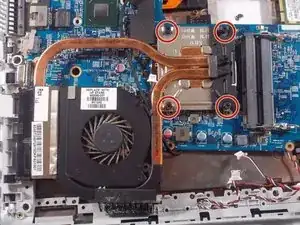

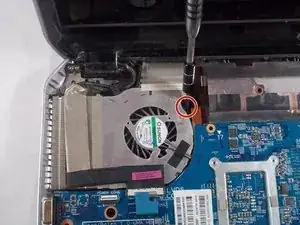

Удалите отмеченные кружком винты с синей печатной платы и поднимите узел вентилятора, чтобы вынуть его из устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
