Замена вентилятора охлаждения HP Pavilion 14-b015dx
В данном руководстве содержится полезная информация о замене вентилятора охлаждения ноутбука HP Pavilion 14-b015dx.
Если вентилятор ноутбука работает громко или издаёт необычные звуки, возможно, он повреждён и требует замены. Кроме того, температура процессора и видеокарты может быть выше нормы, что приводит к снижению производительности.
Данное руководство требует демонтажа клавиатуры и верхней части корпуса ноутбука. Перед началом работы убедитесь, что ноутбук отключён от сети и полностью выключен.
Шаг 1
Убедитесь, что компьютер полностью выключен, и отключите кабель питания.
Шаг 2
Положите устройство на рабочую поверхность дном вверх, батарея должна находиться сверху.
Шаг 3
Сдвиньте левую фиксирующую защёлку к центру компьютера, чтобы открыть замок. Затем сдвиньте правую защёлку к центру компьютера и удерживайте её в этом положении при выполнении шага 4.
Шаг 4
Извлеките батарею, потянув её вверх и в сторону от компьютера.
Шаг 5
Открутите десять винтов Phillips длиной 6,0 мм на нижней части устройства с помощью отвёртки Phillips #0.
Шаг 6
Вставьте пластиковую раздвижную лопатку между клавиатурой и пластиковым корпусом.
Подденьте клавиатуру вверх, отводя её от устройства.
Перемещайте лопатку вдоль края всей клавиатуры, продолжая поддевать.
Вы услышите щелчки фиксаторов, когда они освободятся.
Шаг 7
После освобождения всех фиксаторов медленно поднимите клавиатуру, обнажив шлейф.
Поднимите фиксирующую перемычку на разъёме ZIF клавиатуры с помощью пластиковой лопатки и аккуратно извлеките шлейф.
Шаг 8
Открутите восемь винтов длиной 6,0 мм, расположенных под клавиатурой, с помощью отвёртки Phillips #0.
Шаг 9
Отключите шлейфы тачпада и кнопки включения.
Поднимите фиксатор на каждом разъёме с помощью пластиковой лопатки и аккуратно извлеките шлейфы.
Шаг 10
Чтобы снять подложку под кисти, вставьте пластиковую раздвижную лопатку в зазор между подложкой и основанием.
Подденьте вверх, чтобы освободить каждый фиксатор.
Продолжайте этот процесс по всему периметру подложки под кисти.
Шаг 11
После освобождения всех фиксаторов поднимите подложку под кисти вверх и отведите от ноутбука.
Шаг 12
Теперь вы готовы извлечь вентилятор охлаждения.
Отключите кабель, соединяющий вентилятор с материнской платой.
Шаг 13

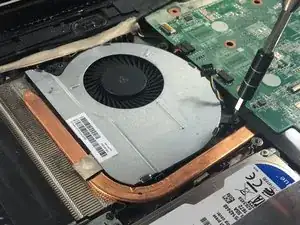

Открутите три винта длиной 6,0 мм в каждом углу, фиксирующие вентилятор охлаждения, с помощью отвёртки Phillips #0.
Шаг 14

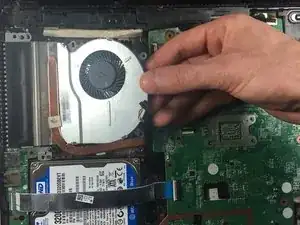

Извлеките вентилятор охлаждения, подняв его вверх и потянув вправо.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
