Замена беспроводной карты HP Pavilion 14-b015dx
В этом руководстве приведена полезная информация по снятию и замене Wi‑Fi карты в ноутбуке HP Pavilion 14-b015dx.
Признаки неисправной Wi‑Fi карты: отсутствие доступных сетей Wi‑Fi, частые обрывы соединения и низкая скорость сети. Поскольку проблемы с подключением могут быть вызваны сетевыми неполадками, рекомендуется протестировать ноутбук в разных Wi‑Fi сетях для корректной диагностики проблемы.
Для выполнения этого руководства требуется снять клавиатуру и верхнюю панель корпуса ноутбука. Перед началом работы ноутбук должен быть отключён от питания и полностью выключен.
Шаг 1
Убедитесь, что компьютер полностью выключен, и отключите сетевой шнур питания.
Шаг 2
Положите устройство на рабочую поверхность дном вверх, при этом батарея должна располагаться вверху.
Шаг 3
Сдвиньте левую защёлку в направлении к центру компьютера в положение «разблокировано». Затем сдвиньте правую защёлку к центру компьютера и удерживайте её в таком положении, выполняя шаг 4.
Шаг 4
Снимите батарею, сдвинув её вверх и отведя от корпуса компьютера.
Шаг 5
Отверните десять винтов с крестообразной головкой 6,0 мм на основании устройства при помощи отвёртки Philips #0.
Шаг 6
Вставьте пластиковый инструмент для вскрытия между клавиатурой и пластиковой рамкой корпуса.
Подденьте клавиатуру вверх, отводя её от корпуса устройства.
Перемещайте инструмент по периметру клавиатуры, продолжая поддевать.
Вы услышите щелчки, когда защёлки освободятся.
Шаг 7
После освобождения всех защёлок медленно приподнимите клавиатуру, обнажив ленточный кабель.
Поднимите фиксационную планку ZIF‑разъёма клавиатуры с помощью пластикового инструмента и аккуратно выньте ленточный кабель.
Шаг 8
Отверните восемь винтов 6,0 мм, расположенных под клавиатурой, используя отвёртку Philips #0.
Шаг 9
Отсоедините ленточные кабели тачпада и кнопки питания.
Поднимите фиксирующую планку каждого разъёма пластиковым инструментом и аккуратно выньте ленточные кабели.
Шаг 10
Чтобы снять опорную панель для кистей (palm rest), вставьте пластиковый инструмент в стык между панелью и основанием корпуса.
Подденьте вверх, чтобы освободить каждую защёлку.
Продолжайте этот процесс по всему периметру панели.
Шаг 11
Когда все защёлки будут освобождены, отведите панель для кистей от ноутбука.
Шаг 12

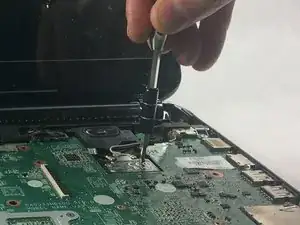

Отвинтите два винта длиной 4,0 мм, расположенных в углах беспроводной карты, используя отвёртку Philips #0.
Шаг 13

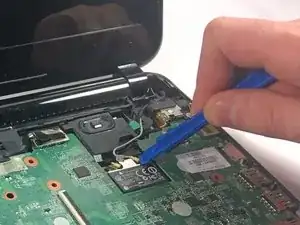

Отсоедините чёрный и белый провода, подключенные к беспроводной карте, с помощью синего инструмента для вскрытия, поддев их вверх.
Шаг 14

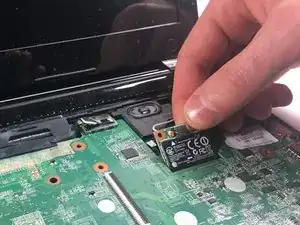

После снятия винтов и проводов поднимите сетевую карту и отведите её от материнской платы.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
