Замена платы ввода-вывода (I/O) HP Chromebook 15a-nb0013dx
Если у вас возникают проблемы с зарядкой или устройства не подключаются через USB-порт, используйте это руководство для замены USB-порта на HP Chromebook 15a-nb001dx.
USB-порт отвечает за подключение внешних устройств к вашему компьютеру. Если вы заметили проблемы с зарядкой или некоторые устройства, подключённые к USB-порту, не работают, следует рассмотреть замену USB-порта.
При замене динамиков убедитесь, что устройство выключено, чтобы обеспечить вашу безопасность и безопасность внутренних компонентов.
Шаг 1

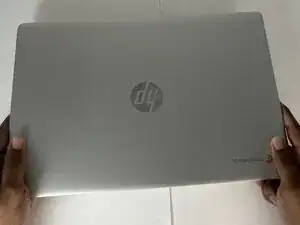

Для вашей безопасности отключите все периферийные устройства, разрядите батарею ниже 25% и выключите устройство перед началом разборки.

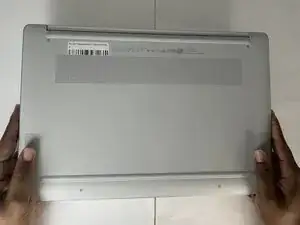

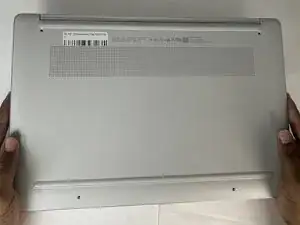

Положите устройство так, чтобы нижняя крышка была обращена вверх.
Шаг 2

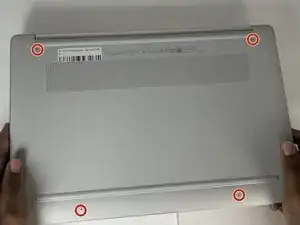

Используйте крестовую отвёртку, чтобы отвернуть четыре винта 6,6 мм, крепящие нижнюю крышку.
Шаг 3

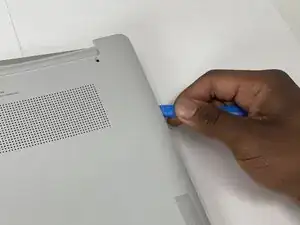

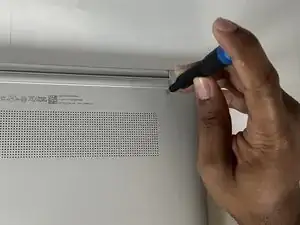

Вставьте приёмник для вскрытия в зазор между нижней крышкой и шасси, рядом с петлёй.
Подденьте по всему периметру нижней крышки, пока она полностью не отстегнется.

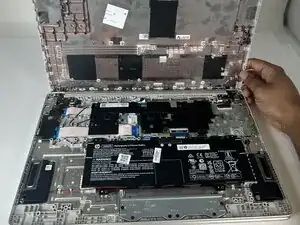

Снимите нижнюю крышку.
Шаг 4

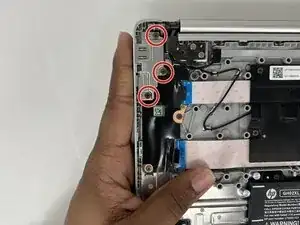

Используйте отвёртку Phillips #0, чтобы отвернуть три винта 4,1 мм, крепящие металлическую скобу.
Шаг 5

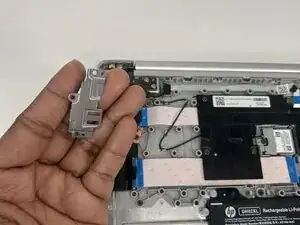

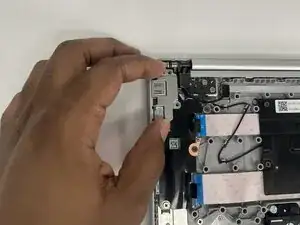

Возьмите и снимите металлическую скобу.
Шаг 6

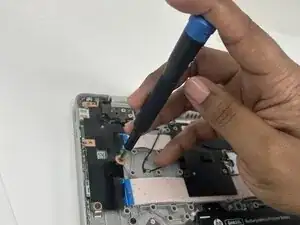

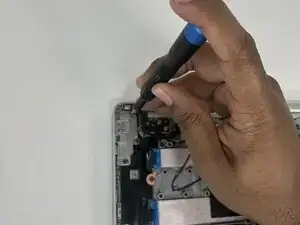

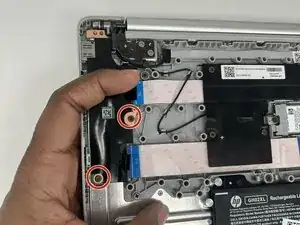

Используйте крестовую отвёртку, чтобы отвернуть два винта 4,1 мм, крепящие плату ввода-вывода.
Шаг 7

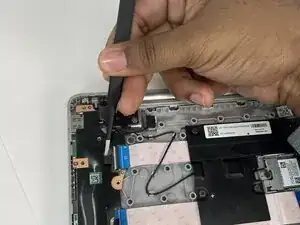

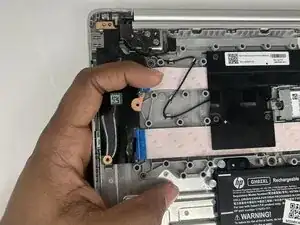

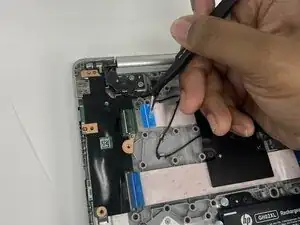

Используйте пинцет, чтобы отогнуть чёрную клейкую ленту, закрывающую верхний разъём.
Шаг 8

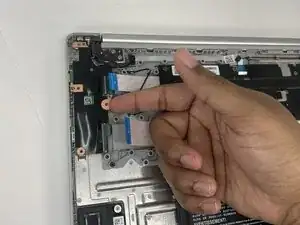

Используйте пинцет, чтобы отогнуть чёрную клейкую ленту, закрывающую нижний ленточный кабель.
Шаг 9

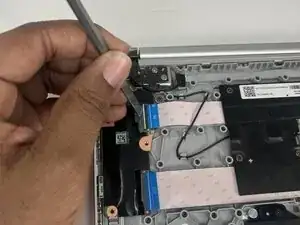

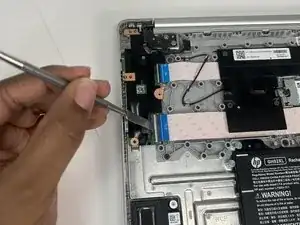

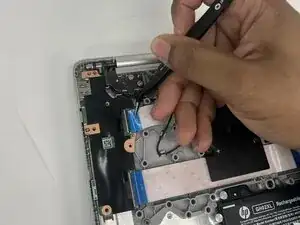

Используйте лопатку, чтобы поднять чёрный фиксатор ZIF, удерживающий верхний ленточный кабель.
Шаг 10

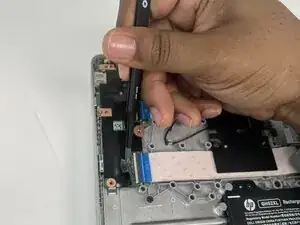

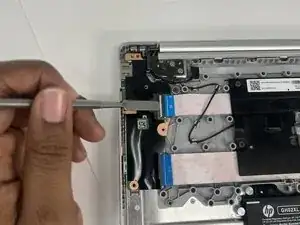

Используйте лопатку, чтобы поднять чёрный фиксатор ZIF, удерживающий нижний ленточный кабель.
Шаг 11

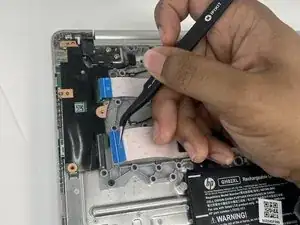

Используйте пинцет, чтобы захватить синюю тяговую язычок верхнего ленточного кабеля, затем вытащите ленточный кабель прямо из разъёма.
Шаг 12

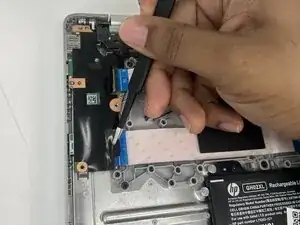

Используйте пинцет, чтобы захватить синюю тяговую язычок нижнего ленточного кабеля, затем вытащите ленточный кабель прямо из разъёма.
Шаг 13

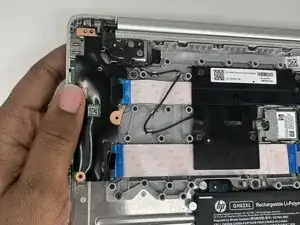

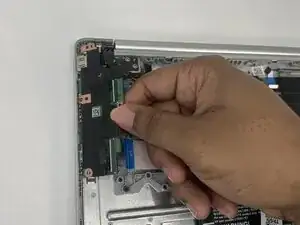

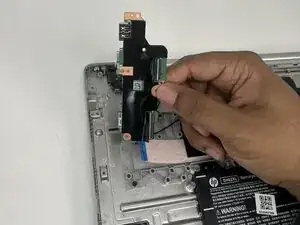

Поднимите плату ввода-вывода вверх и выньте её.
Заключение
Для повторной сборки устройства выполните указанные выше шаги в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
