Замена разъема для наушников и USB на Dell Latitude 9510
Это руководство по замене разъема для наушников на Dell Latitude 9510 USB. Убедитесь, что разъем полностью неработоспособен перед заменой. Для замены разъема выполните следующие шаги. Будьте осторожны, чтобы не повредить аппаратное обеспечение.
Шаг 1
Переверните устройство так, чтобы его нижняя панель была обращена к вам.
Используйте отвертку Phillips #0, чтобы удалить девять винтов размером 5.5 мм, крепящих нижнюю панель.
Шаг 2
Вставьте лопатку между нижней панелью и шасси, затем осторожно обойдите всю окружность, чтобы освободить нижнюю панель.
Удалите нижнюю панель.
Шаг 3
Используйте отвертку Phillips #0, чтобы удалить два винта размером 3 мм, крепящих вентилятор.
Шаг 4
Поместите ногти за пластиковыми защелками на материнской плате динамика, затем потяните назад, к проводам, пока разъем не освободится от своего порта.
Поднимите вентилятор вверх и извлеките его.
Шаг 5
Используйте отвертку Phillips #0, чтобы удалить четыре винта размером 2 мм от динамиков.
Шаг 6
Используйте лопатку, чтобы осторожно выдавить разъем динамика из его порта.
Поднимите динамики вверх и извлеките их.
Шаг 7

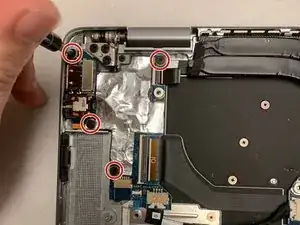

Используйте отвертку Phillips #0, чтобы удалить четыре винта размером 3.5 мм.
Шаг 8

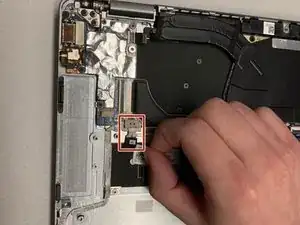

Поместите ногти за каждой из пластиковых защелок на разъеме и потяните прямо назад, пока разъем не освободится.
Шаг 9

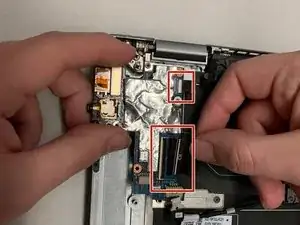

Поднимите защелки на двух ZIF-разъемах, чтобы они стояли вертикально, затем осторожно удалите два шлейфа, подключенных к дочерней плате IO.
Поднимите дочернюю плату IO вверх и извлеките ее.
