Замена экрана Dell Inspiron 13-7359

Sначала переверните ноутбук, чтобы открыть заднюю панель.

Используя отвертку крестовую #0, отвинтите все десять винтов с головкой Phillips длиной 7 мм, удерживающих заднюю панель на месте.

С помощью пластиковой лопатки аккуратно снимите заднюю панель, поднимая каждый угол индивидуально.

Медленно поднимите панель и отложите ее в сторону.

Аккумулятор будет самой крупной черной деталью в устройстве, расположенной у нижнего края. Используя отвертку крестовую #0, открутите два винта с головкой Phillips длиной 3 мм, удерживающие аккумулятор.

Чтобы снять старый аккумулятор, слегка поднимите нижний край аккумулятора руками.

Теперь медленно потяните аккумулятор на себя, чтобы полностью его отделить.

Открутите и удалите 2 винта с головкой Phillips длиной 3 мм, удерживающие жесткий диск на месте.

Поднимите и держите жесткий диск в левой руке.

Правой рукой возьмитесь за черный разъем, прикрепленный справа к жесткому диску.

Аккуратно потяните разъем от жесткого диска, чтобы полностью отключить его от ноутбука.

Открутите и удалите 2 винта с головкой Phillips длиной 7 мм, удерживающие вентилятор охлаждения на месте.

Держите вентилятор охлаждения одной рукой.

Другой рукой возьмитесь за ту часть медного радиатора, которая соединена с вентилятором охлаждения.

Аккуратно потяните вентилятор охлаждения прочь от соединенной части, чтобы он полностью отсоединился.

Убедитесь, что аккумулятор, жесткий диск и вентилятор охлаждения безопасно удалены.

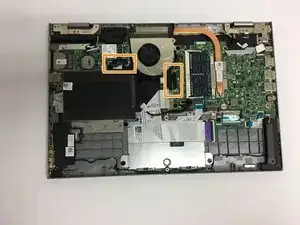

Отключите антенны, расположенные в верхнем левом углу.

Отключите дочернюю плату, расположенную в нижнем левом углу вентилятора охлаждения.

Найдите радиатор (металл медного цвета).

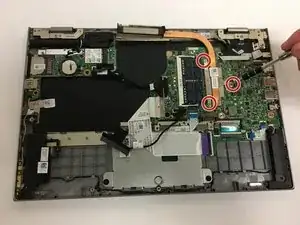

Используйте отвертку крестовую #0, чтобы ослабить 3 винта с головкой Phillips длиной 3 мм от радиатора.

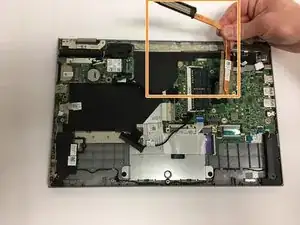

Снимите радиатор.

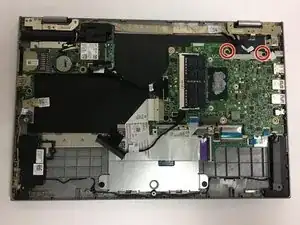

Используйте отвертку крестовую #0, чтобы открутить 2 винта длиной 3 мм, удерживающие крепление шлейфа LCD на месте.

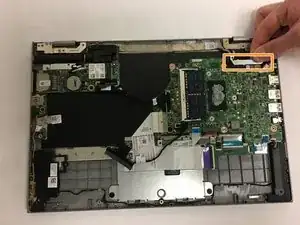

Снимите крепление шлейфа LCD.

Отключите шлейфы LCD и сенсорного экрана.

Используйте отвертку крестовую #0, чтобы открутить и удалить 3 винта длиной 7 мм от дисплея LCD.

Откройте ноутбук так, чтобы экран и клавиатура были направлены вниз на стол.

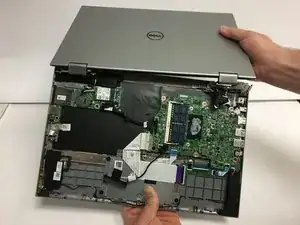

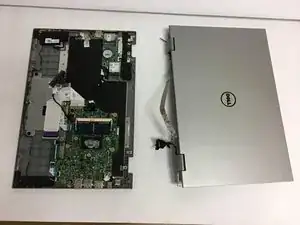

Аккуратно отсоедините дисплей LCD, поднимая экран вверх и отодвигая его от нижней части ноутбука.

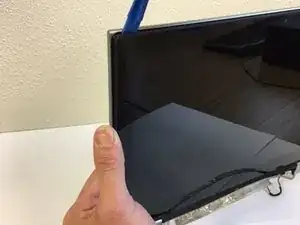

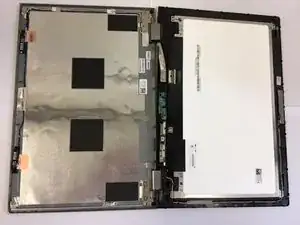

С помощью пластиковой лопатки аккуратно отделите корпус экрана.

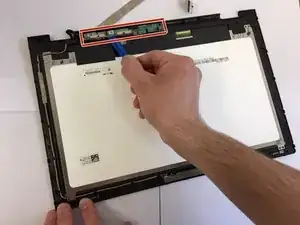

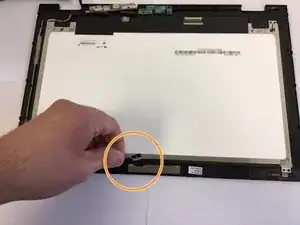

Используйте пластиковую лопатку, чтобы отключить мини-платку от корпуса.

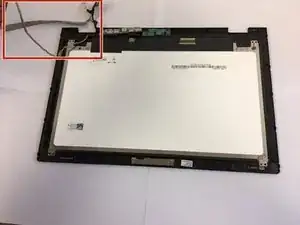

Отключите маленькие провода, соединяющие экран с корпусом.

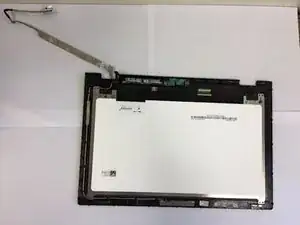

Уберите свободную проводку с периметра экрана.

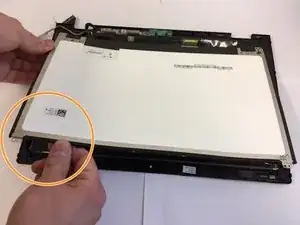

Осторожно отделите LCD экран от корпуса ноутбука.
