Замена видеокарты Asus ROG G750JH-DB71

Убедитесь, что ноутбук выключен и отключен от питания перед началом работ.

Переверните ноутбук так, чтобы была видна нижняя крышка.

Нажмите переключатель у передней части ноутбука, чтобы освободить аккумулятор от корпуса.

Выньте аккумулятор, отойдя им от центра корпуса.

Используйте лопатку или палец, чтобы приподнять пластиковую крышку на нижней части ноутбука.

Под пластиковой крышкой находится винт с невынимаемой головкой; отвинтите его крестообразной отверткой Phillips #00.

Снимите крышку.

Если ваша цель — заменить или снять только жёсткий диск, дальнейшую разборку выполнять не обязательно — переходите к руководству по замене жесткого диска.

Извлеките жёсткий диск, открутив четыре винта 4.4 мм Phillips #00.

Снимите все пластиковые заглушки по краям с помощью лопатки. Снимите винты под заглушками.

Один винт 13 мм Phillips #00 и шесть винтов 8 мм Phillips #00.

Снимите оставшиеся винты под крышкой.

Шесть винтов 8 мм Phillips #00 и три винта 1 мм Phillips #00.

Вы обнаружите металлическую защёлку, удерживающую оптический привод. Нажмите на защёлку лопаткой, чтобы извлечь оптический привод. Он расположен под ранее снятым винтом.

Не вытягивайте оптический привод с боку до нажатия металлической защёлки — это повредит крышку.

Снимите три винта 4 мм Phillips #00, которые ранее были закрыты оптическим приводом.

Заднюю крышку можно снять вручную.

Отключите кабели динамиков.

Снимите по два винта 8 мм Phillips #00 в каждом углу.

Осторожно подденьте клавиатуру лопаткой.

Убедитесь, что аккуратно отсоединили кабели и провода от клавиатуры, как показано на картинке 3.

Теперь можно снять клавиатуру, действуйте осторожно, чтобы не повредить и не поцарапать компоненты.

Поднимайте и выдвигайте под углом, чтобы не повредить внутренности ноутбука.

Отсоедините кабели данных и Wi‑Fi от показанных разъёмов.

Медленно закройте крышку и переверните устройство.

Снимите 6 винтов (по 3 с каждой стороны) с торцов устройства. (8 мм Phillips #00)

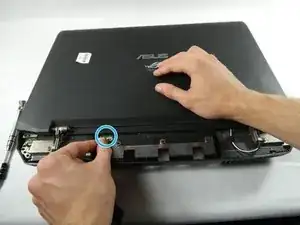

Отсоедините кабель веб‑камеры.

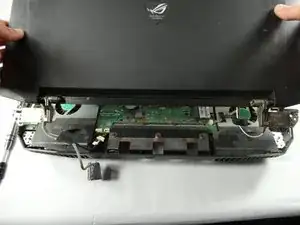

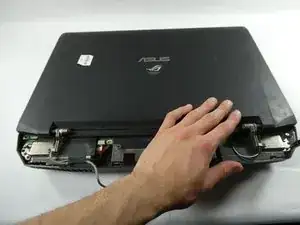

Аккуратно отведите крышку дисплея от остальной части корпуса.

Возможно, на вентиляторах или других компонентах есть лента. Снимайте её медленно, чтобы не повредить ничего.

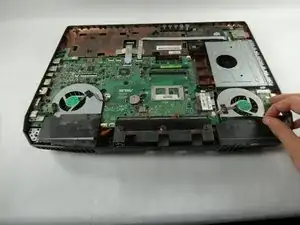

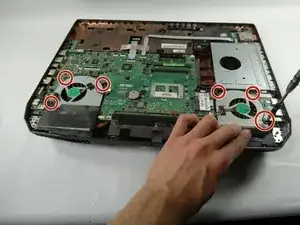

Снимите по три винта вокруг каждого вентилятора и отсоедините ленточные кабели, соединяющие их с материнской платой. (4 мм Phillips #00)

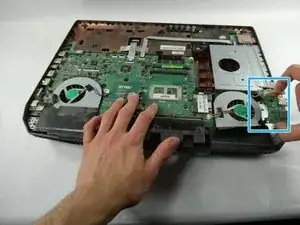

Снимите плату USB, перекрывающую правый вентилятор.

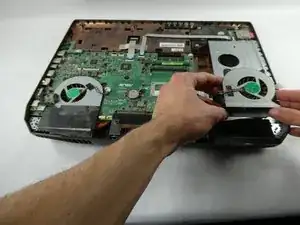

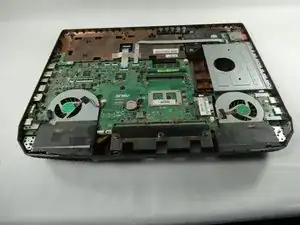

Извлеките вентиляторы с платы.

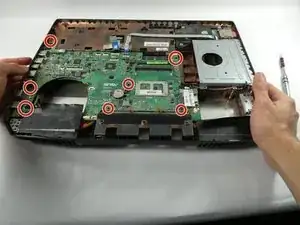

Отверткой Phillips #00 отверните семь винтов 4.0 мм, фиксирующих материнскую плату в корпусе.

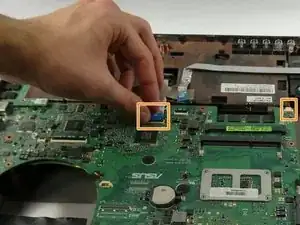

Отключите кабели, которые всё ещё подключены к основной плате.

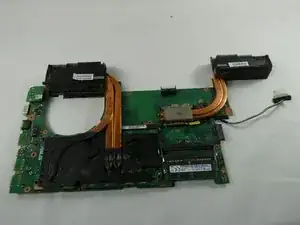

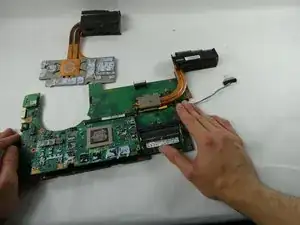

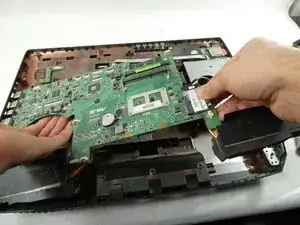

Медленно поднимите материнскую плату из шасси.

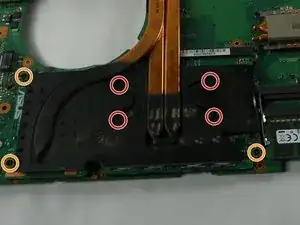

Отверткой Phillips #00 снимите четыре винта 4 мм, крепящие радиатор.

Отверткой Phillips #00 снимите три винта 1 мм, крепящиеся к плате.

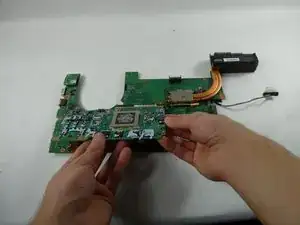

Поднимите видеокарту, чтобы вынуть её из материнской платы.
