Замена материнской платы Asus Q550LF-BBI7T07

Используйте биту Torx T4, чтобы снять десять винтов с торкс-головкой длиной 4 мм на нижней панели ноутбука.

Используйте монтажную лопатку, чтобы отжать заднюю крышку. Поднимите крышку и снимите её с платы.

Используйте крестовую отвертку PH0, чтобы выкрутить три чёрных винта Phillips длиной 7 мм, крепящих аккумулятор.

После снятия винтов аккуратно выньте аккумулятор.

Используйте крестовую отвертку PH0, чтобы выкрутить четыре серебряных винта длиной 5 мм.

Осторожно отсоедините жёсткий диск от разъёмного кабеля. Поднимите его и выньте.

Используйте крестовую отвертку PH0, чтобы выкрутить два винта Phillips длиной 7 мм из металлического держателя дисковода.

Снимите металлический держатель дисковода с дисковода, чтобы извлечь его.

Используйте крестовую отвертку PH0, чтобы выкрутить один серебряный винт длиной 5 мм, соединяющий дисковод с материнской платой.

Медленно выдвиньте дисковод, удерживая его в горизонтальном положении, и выньте его.

Отожмите обе металлические защёлки по бокам модуля памяти, расположенного дальше от аккумулятора, чтобы модуль памяти выпал.

Извлеките первый модуль памяти.

Отожмите обе металлические защёлки по бокам модуля памяти, расположенного ближе к аккумулятору, чтобы второй модуль памяти выпал.

Извлеките второй модуль памяти.

Снимите десять винтов вокруг узла вентилятора и системы охлаждения с помощью крестовой отвертки PH0.

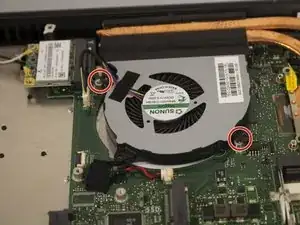

Снимите два серебряных винта Phillips длиной 5 мм, которые фиксируют вентилятор.

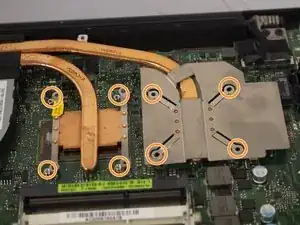

Снимите восемь чёрных винтов Phillips длиной 4 мм, которые фиксируют вентилятор.

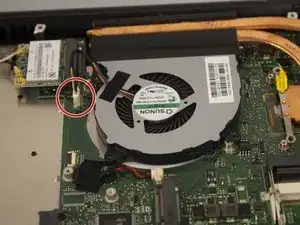

Отключите разноцветный кабель, который соединяет вентилятор с материнской платой.

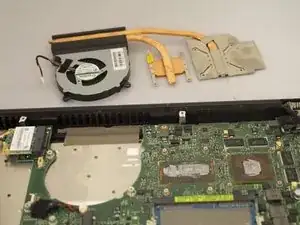

Поднимите вентилятор, чтобы извлечь его из материнской платы.

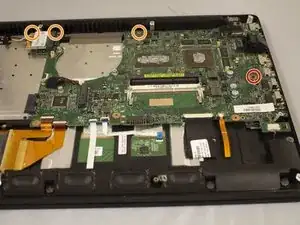

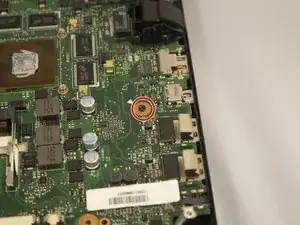

Используйте крестовую отвертку PH0, чтобы выкрутить четыре винта по краю материнской платы;

Снимите один чёрный винт длиной 3 мм.

Снимите три серебряных винта длиной 5 мм.

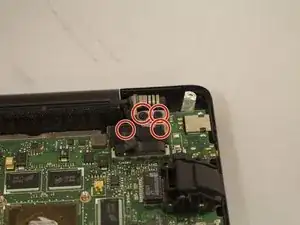

Используйте крестовую отвертку PH0, чтобы выкрутить оставшиеся четыре чёрных винта длиной 7 мм по краю материнской платы.

Осторожно отсоедините пять кабелей, подключённых к материнской плате, аккуратно потянув их.

Отсоедините оставшиеся четыре кабеля, приподняв защёлки и аккуратно вытянув их.

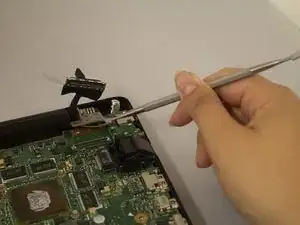

С помощью металлической монтажной лопатки подденьте и приподнимите серебряный шарнир, соединённый с материнской платой, чтобы освободить его.

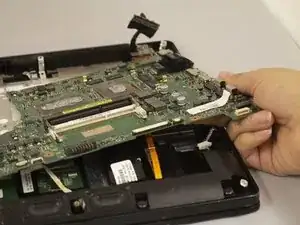

Вытащите материнскую плату вручную, совершая противолощадное движение против часовой стрелки, чтобы извлечь её.
