Замена гнезда питания ASUS Q400A-BHI7N03

Переверните ноутбук вверх дном, чтобы аккумулятор оказался перед вами.

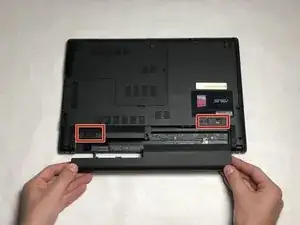

Передвиньте обе защёлки с обозначением блокировки/разблокировки рядом с аккумулятором справа от корпуса в положение разблокировки.

Возьмитесь за верхний край аккумулятора и поднимите его вверх, чтобы извлечь из слота.

Выкрутите один чёрный винт Phillips #0 длиной 8 мм.

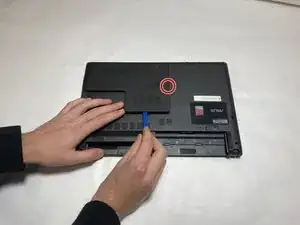

Пластиковой раздвижной панелью приподнимите и снимите нижнюю крышку.

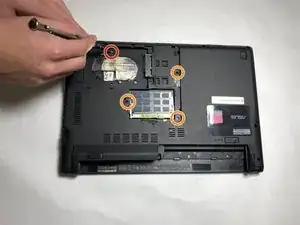

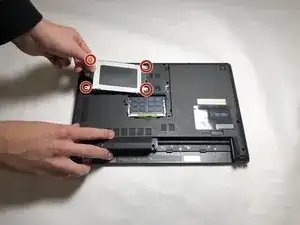

Выкрутите четыре винта Phillips #0 длиной 8 мм.

Приподнимите и извлеките накопитель.

Выкрутите один серебристый винт Phillips #0 длиной 8 мм.

Выкрутите три винта Phillips #0 длиной 8 мм.

Выкрутите семь чёрных винтов Phillips #0 длиной 8 мм, расположенных по периметру.

Выкрутите два серебристых винта Phillips #0 длиной 8 мм, находящихся под аккумулятором.

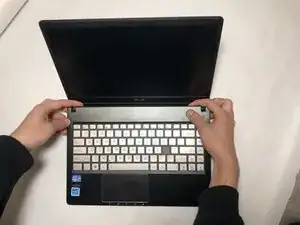

Переверните устройство в нормальное положение и аккуратно приподнимите клавиатуру и тачпад двумя руками.

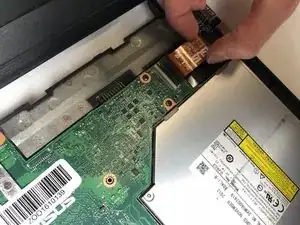

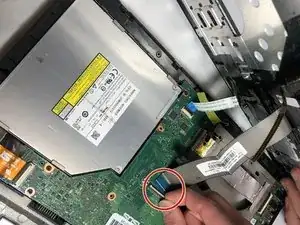

Отсоедините разъём ZIF (нулевого усилия вставки) с помощью пластиковой лопатки.

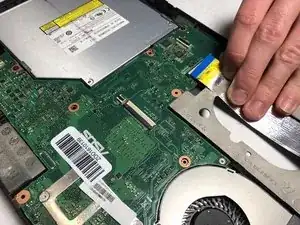

Извлеките ленточный кабель из разъёма ZIF вручную.

Не прикладывайте чрезмерных усилий при отсоединении разъёма ZIF.

Извлеките два оставшихся ленточных кабеля, как описано на шаге 7.

Выкрутите два чёрных винта Phillips #0 длиной 8 мм.

Аккуратно возьмитесь пинцетом с тупыми концами за каждый коннектор антенны и отсоедините, потянув прямо вверх.

Антенны подключены через маленькие разъёмы. Небольшие щелчки при подключении и отключении антенн — это нормально.

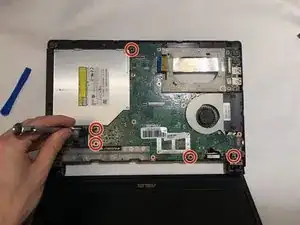

Выкрутите пять чёрных винтов Phillips #0 длиной 8 мм.

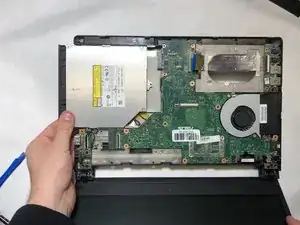

Крепко возьмите оптический привод и выдвиньте его в сторону, чтобы извлечь.

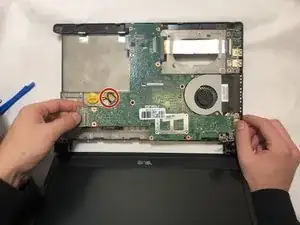

Осторожно приподнимите материнскую плату, чтобы полностью извлечь этот компонент из устройства.

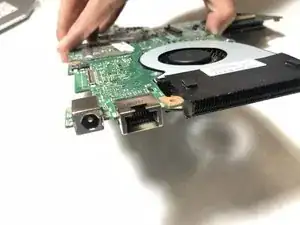

Аккуратно отсоедините аудиокабель вручную — теперь у вас есть доступ для замены гнезда питания.
