Замена USB 3.0 на Asus K55a-si50301p
Руководство по замене порта USB 3.0/аудио на Asus K55A-Si50301P описывает инструменты и процедуры, необходимые для замены/снятия платы. Порт USB/аудио может быть неисправен при общих аппаратных сбоях, из-за которых порт не функционирует должным образом, или при наличии механических повреждений, делающих порт непригодным для использования. USB-порт не работает правильно, если устройство не может быть вставлено в порт в правильной ориентации или вставляется, но не даёт результата. Аудиоразъём не работает правильно, если штекер нельзя полностью вставить или звук отсутствует. При необходимости можно обратиться к странице устранения неполадок Asus K55A-Si50301P.
Шаг 1
Нажмите и сдвиньте два фиксирующих зажима аккумулятора по обоим бокам аккумулятора в положение разблокировки.
Шаг 2
Потяните правый фиксирующий зажим так, чтобы появился красный индикатор.
Небольшая пиктограмма под фиксатором показывает позиции «заблокировано» и «разблокировано». Зажим останется на месте после перемещения в положение.
Шаг 3
Оттяните фиксирующий зажим на левой стороне ноутбука от аккумулятора.
Осторожно выньте аккумулятор, удерживая его свободной рукой.
Шаг 4
Удалите восемь винтов Phillips #0.
Шаг 5
Осторожно потяните на себя и вверх, чтобы снять первую пластиковую крышку.
Шаг 6

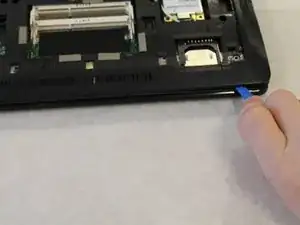

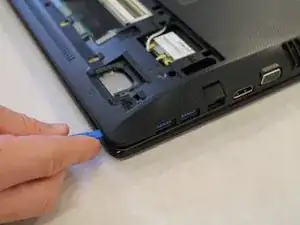

Используйте инструмент для вскрытия iFixit по внешней линии стыка верхней и нижней частей ноутбука, чтобы разделить компоненты.
Шаг 7

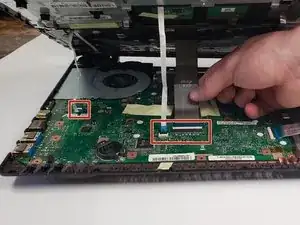

Переверните ноутбук и осторожно поднимите клавиатурную панель к экрану.
Отсоедините 3 ленточных кабеля от разъёмов на материнской плате.
Шаг 8
После удаления клавиатурной панели снимите ленту, удерживающую ленточный кабель вспомогательной платы.
Шаг 9

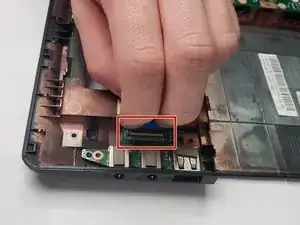

Вытяните ленточный кабель из его разъёма на плате USB/аудио, как показано.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
