Замена материнской платы Asus Chromebook CX1500CKA-AS84F
Если ваш Asus Chromebook CX1500CKA-AS84F не включается, часто перегревается или испытывает аппаратные сбои, которые нельзя устранить более простыми ремонтами, может потребоваться замена материнской платы. Материнская плата — это основная печатная плата, которая соединяет и питает все основные компоненты Chromebook.
Перед использованием этого руководства убедитесь, что проблема не вызвана другими компонентами, такими как аккумулятор, разъем зарядки или оперативная память.
Для этого ремонта потребуется снять несколько деталей, включая заднюю крышку, аккумулятор и динамики, прежде чем вы сможете отсоединить и извлечь материнскую плату. Далее вы установите заменную плату и аккуратно подключите необходимые компоненты.
Перед началом убедитесь, что Chromebook полностью выключен и отключен от любого внешнего источника питания.
Шаг 1

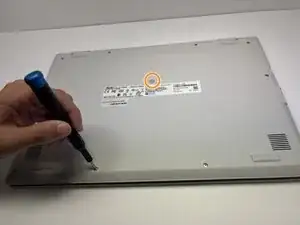

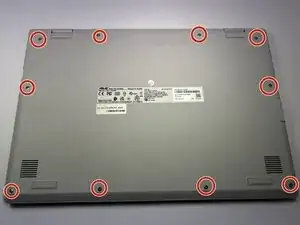

Удалите десять винтов JIS #00 длиной 7 мм с нижнего края Chromebook.
Удалите один винт JIS #00 длиной 7 мм посередине, над биркой.
Шаг 2

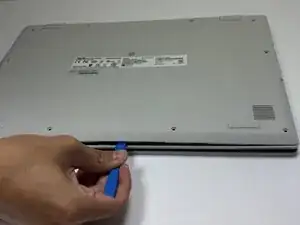

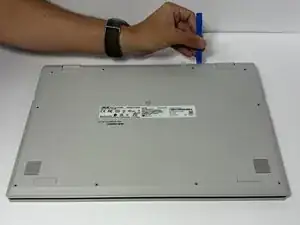

Используйте пластиковый монтажный инструмент, чтобы аккуратно приподнять нижнюю крышку и снять её с ноутбука.
Избегайте использования металлических инструментов для открывания корпуса, так как это может повредить покрытие.
Шаг 3

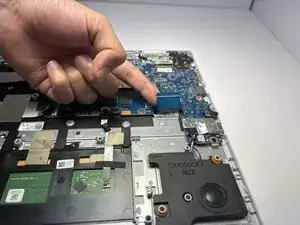

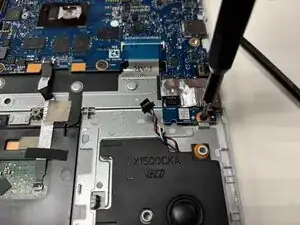

Чтобы отсоединить кабель, используйте лопатку или ноготь, чтобы поднять фиксирующую защёлку.
Аккуратно отсоедините кабель аккумулятора от материнской платы рукой.
Шаг 4

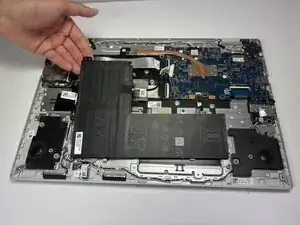

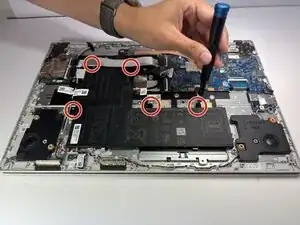

Снимите пять винтов JIS #00 длиной 2 мм с аккумулятора.
Шаг 5

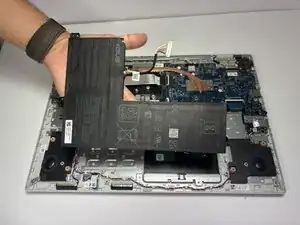

Извлеките аккумулятор из ноутбука.
Шаг 6

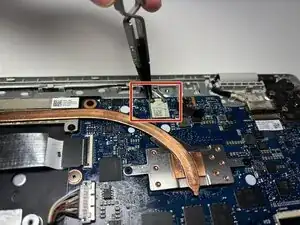

С помощью пинцета аккуратно отсоедините чёрный и белый антенные провода от беспроводной карты, затем отведите их в сторону.
Будьте осторожны; разъемы хрупкие и могут сломаться при чрезмерном усилии.
Шаг 7

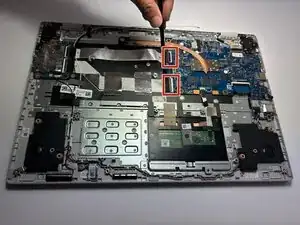

Используя лопатку, осторожно сдвиньте два расположенных рядом ленточных кабеля влево, чтобы отключить их.
Шаг 8

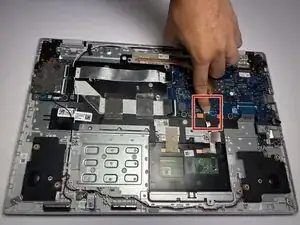

Тяните толстый синий ленточный кабель прямо из разъёма, чтобы отключить его от материнской платы.
Шаг 9
Снимите четыре винта JIS #0 длиной 2 мм с радиатора в центре материнской платы.

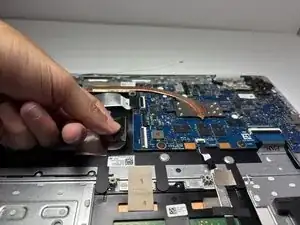

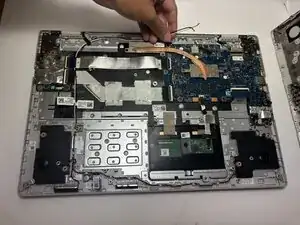

Поднимите и снимите радиатор.
Шаг 10

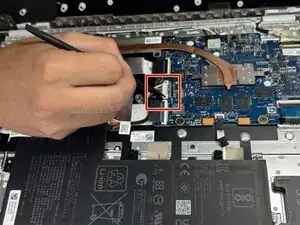

Осторожно тяните тонкий белый ленточный кабель прямо из разъёма, чтобы отключить его от материнской платы.
Шаг 11

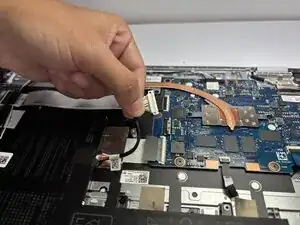

Отсоедините толстый чёрный разъём, аккуратно потянув его вверх, от материнской платы.
Шаг 12

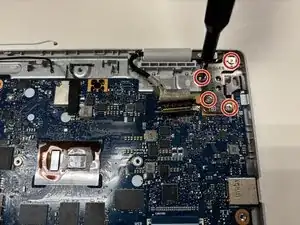

Снимите четыре винта JIS #00 длиной 4 мм внизу петли.
Шаг 13

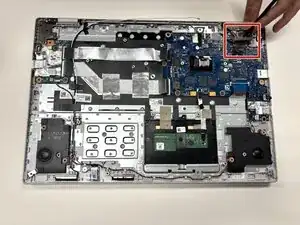

С помощью лопатки отожмите небольшой пучок чёрных, красных, белых и синих проводов из аудиоконнектора, отводя провода в сторону динамика.
Шаг 14

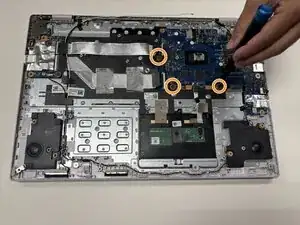

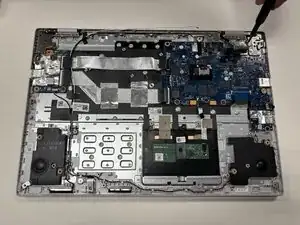

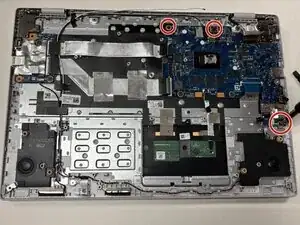

Снимите три винта JIS #00 длиной 2 мм с материнской платы.
Снимите три винта JIS #00 длиной 1 мм с материнской платы.
Шаг 15

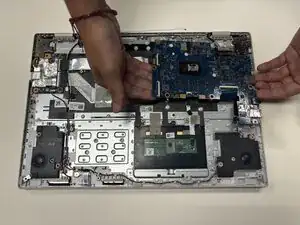

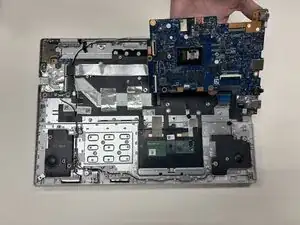

Осторожно приподнимите и извлеките материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
