Замена клавиатуры Asus Chromebook CX1500CKA-AS84F
После многолетнего использования, при пролитии воды или любой другой жидкости, прыжках кошек по клавиатуре или по любой другой причине вы можете заметить, что клавиатура начинает некорректно работать. Без клавиатуры управление ноутбуком становится затруднительным.
В этом руководстве мы покажем, как разобрать клавиатуру ноутбука, чтобы Вы могли её отремонтировать. Ремонт становится простым благодаря хорошим наглядным материалам и доступным инструментам.
Шаг 1
Снимите десять винтов JIS #00 длиной 7 мм с нижнего края Chromebook.
Снимите один винт JIS #00 длиной 7 мм посередине, над маркировкой.
Шаг 2
Используйте пластиковый инструмент для поддевания, чтобы аккуратно приподнять заднюю крышку и снять её с ноутбука.
Избегайте использования металлических инструментов для разъёма корпуса, так как это может повредить корпус.
Шаг 3
Чтобы отсоединить кабель, используйте лопатку или ноготь, чтобы поднять фиксирующий язычок.
Осторожно отсоедините кабель батареи от материнской платы руками.
Шаг 4
Снимите пять винтов JIS #00 длиной 2 мм с батареи.
Шаг 5
Извлеките батарею из ноутбука.
Шаг 6
Используя пинцет, аккуратно отсоедините чёрный и белый антенные провода от беспроводной карты, затем отведите их в сторону.
Будьте осторожны; разъёмы хрупкие и могут сломаться при приложении силы.
Шаг 7
С помощью лопатки аккуратно сдвиньте два расположенных рядом ленточных кабеля влево, чтобы отключить их.
Шаг 8
Потяните толстый синий ленточный кабель прямо из разъёма, чтобы отключить его от материнской платы.
Шаг 9
Снимите четыре винта JIS #0 длиной 2 мм с радиатора в центре материнской платы.
Поднимите и снимите радиатор.
Шаг 10
Аккуратно потяните тонкий белый ленточный кабель прямо из разъёма, чтобы отключить его от материнской платы.
Шаг 11
Отсоедините широкий чёрный разъём, аккуратно потянув его вверх, от материнской платы.
Шаг 12
Снимите четыре винта JIS #00 длиной 4 мм внизу петли.
Шаг 13
Используйте лопатку, чтобы отжать небольшую связку чёрных, красных, белых и синих проводов от аудиоразъёма, отводя провода в сторону динамика.
Шаг 14
Снимите три винта JIS #00 длиной 2 мм с материнской платы.
Снимите три винта JIS #00 длиной 1 мм с материнской платы.
Шаг 15

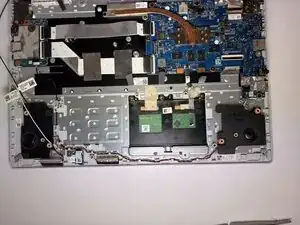

Осторожно приподнимите и снимите материнскую плату.
Шаг 16
Аккуратно потяните кабель тачпада, чтобы отсоединить его от материнской платы.
Шаг 17
Осторожно снимите ленту с рамки.
Шаг 18
Снимите три винта длиной 2 мм, используя отвертку Phillips #1.
Шаг 19
Снимите тачпад, поддев и подняв его.
Шаг 20
После удаления всех компонентов из рамки снимите оставшиеся винты и детали, которые могли остаться.
Шаг 21

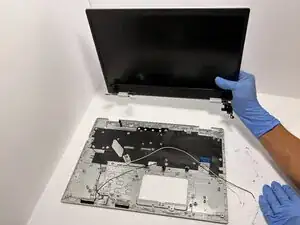

Когда всё будет удалено и отключено, Вы можете снять клавиатуру с ноутбука и заменить её.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
