Замена дочерней платы Asus Chromebook CX1500CN

Ноутбуки

Если порт USB-C или порт USB-A на левой стороне вашего Asus Chromebook CX1500CN не работает, это может быть связано с неисправной дочерней платой.

Дочерняя плата не является жизненно важной частью компьютера, но её необходимо заменить, если отсутствует работающий I/O порт. Вам понадобятся отвертка Phillips #1 и, по желанию, инструмент для открытия от iFixit.

Шаг 1

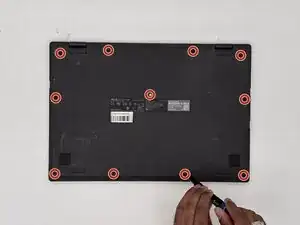

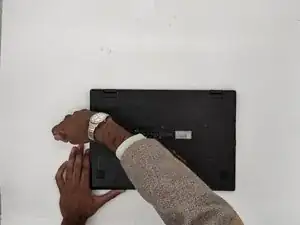

Разместите ноутбук так, чтобы нижняя часть смотрела на вас.

Используйте отвертку Phillips #1, чтобы удалить одиннадцать винтов длиной 8 мм, закрепляющих нижний корпус.

Шаг 2

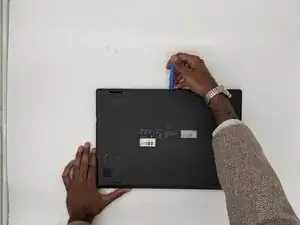

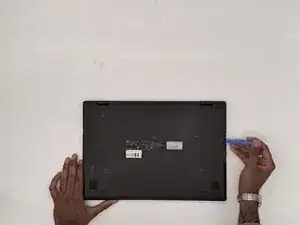

Вставьте инструмент для открытия в шов между нижним корпусом и шасси.

Подденьте по всему периметру, пока нижний корпус полностью не освободится.

Удалите нижний корпус.

Шаг 3

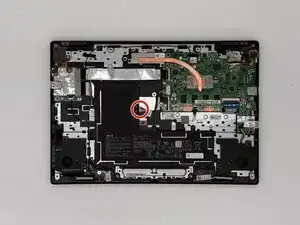

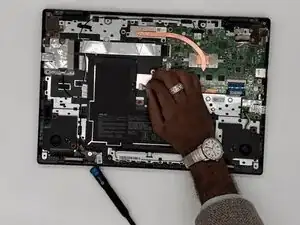

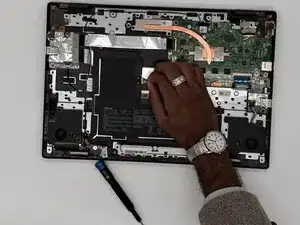

Схватите белый разъем аккумулятора и вытяните его прямо из гнезда.

Не тяните за кабель.

Шаг 4

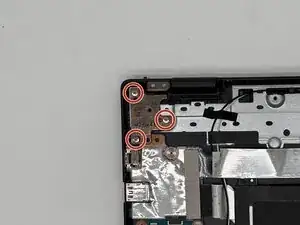

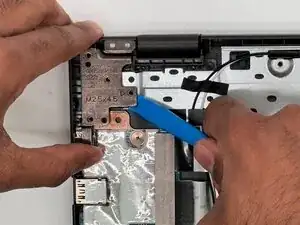

Открутите три винта Philips длиной 5 мм на левом шарнире дисплея.

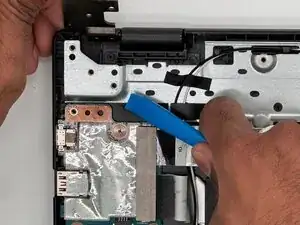

Используйте инструмент для поддевания или руки, чтобы приподнять левый шарнир вверх, пока он не освободится от дочерней платы.

Шаг 5

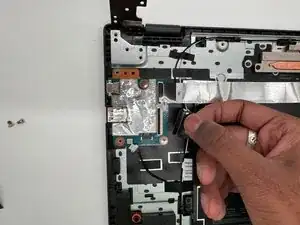

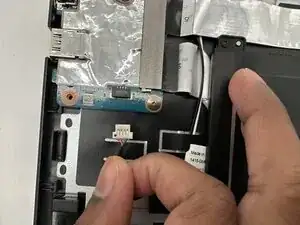

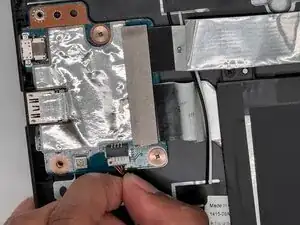

Схватите белый разъем дочерней платы и вытяните его прямо из гнезда.

Не тяните за сам кабель.

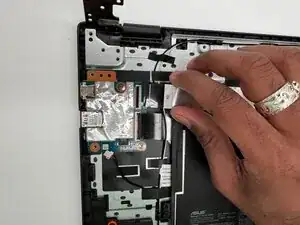

Снимите серую ленту, закрывающую соединения шлейфа на дочерней плате.

Шаг 6

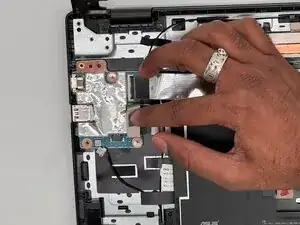

Поднимите два черных фиксирующих флажка, удерживающих два шлейфа к дочерней плате.

Отключите два шлейфа.

Шаг 7

<
