Замена HHD в Asuspro

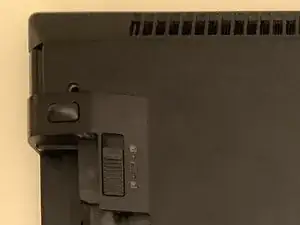

Снимите аккумулятор.

Все винты можно открутить крестовой отверткой PH1. Есть 3 основных размера. Снимайте по порядку и складывайте в формочку для льда или противень для маффинов, чтобы не перепутать.

Используя меди для гитары, отожмите защёлки по краю, чтобы освободить корпус. Есть центральная защёлка, до которой нельзя добраться, поэтому для её освобождения нужна осторожность.

Диск находится в верхнем правом углу, когда разъём аккумулятора обращён к вам.

Через него проходит ленточный кабель, который нужно сначала снять.

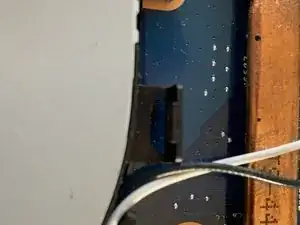

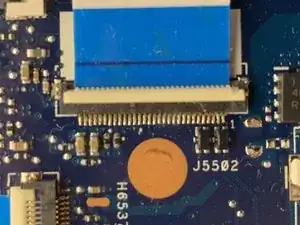

Осторожно поднимите белую пластиковую полоску, чтобы освободить ленточный кабель. Сделайте это с обоих концов, чтобы освободить кабель и снять его.

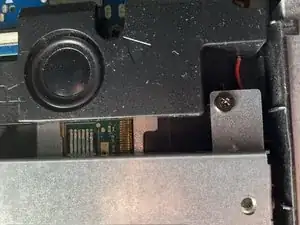

Снимите 4 фиксирующих винта, затем сдвиньте модуль назад от разъёма (чёрная защёлка внизу фотографии). После этого он освободится без изгиба контактов.

Внимание! не пытайтесь поднять модуль, пока не сдвинете его с разъёма!

Видно, что предусмотрено пространство, позволяющее выдвинуть диск вместе с корпусом.

Диск вынут в корпусе.

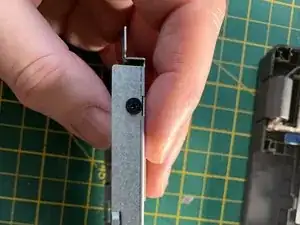

Снимите 4 винта по краю корпуса, чтобы освободить диск.

Диск теперь можно заменить.

Собирайте устройство в обратном порядке для установки нового HHD или SSD.
