Замена материнской платы Acer Chromebook C710-2856

Удалите один винт Phillips #1 длиной 4,3 мм, удерживающий заднюю крышку.

Найдите оперативную память (RAM) и металлические защёлки, удерживающие модуль RAM на месте.

Одновременно отведите два фиксатора наружу пальцами. Модуль RAM аккуратно выскакивает вверх.

Выньте модуль RAM из разъёма.

С помощью крестовой отвёртки Phillips #1 отвинтите винт, фиксирующий Wi‑Fi плату.

Осторожно снимите кусочек ленты, чтобы получить больше места для извлечения Wi‑Fi платы.

Используйте синий пластиковый инструмент для открытия, чтобы приподнять и извлечь Wi‑Fi плату из её разъёма.

Используйте синий пластиковый инструмент для открытия и аккуратно отсоедините разъёмы от Wi‑Fi платы.

Снимите Wi‑Fi плату.

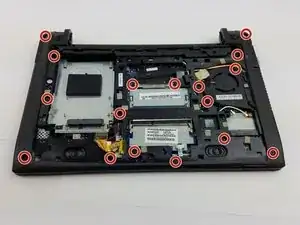

Отверткой с крестообразным шлицем открутите отмеченные винты — всего 17 штук (15 M 2x6 и 2 M 2x3).

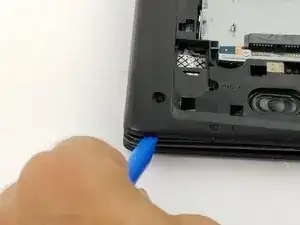

Используя синий пластиковый инструмент для открытия, пройдите по периметру ноутбука и снимите нижнюю панель.

Будьте осторожны: не разделяйте корпус полностью, так как сначала нужно отсоединить 2 ленточных кабеля (показаны на следующем шаге).

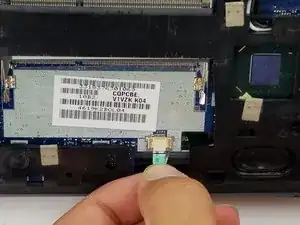

Снимите зелёную ленточную шлейф‑ленту на задней стороне ноутбука, слегка потянув за неё, как показано.

Осторожно снимите задний ленточный шлейф, который удерживает две части ноутбука вместе (находится между двумя частями при их разъединении).

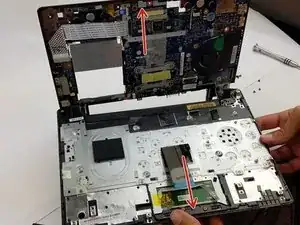

Теперь полностью отделите материнскую плату от нижней части ноутбука, потянув за место, указанное стрелками.

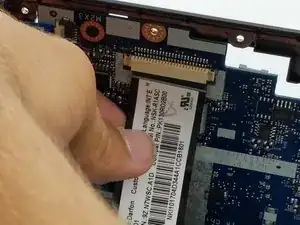

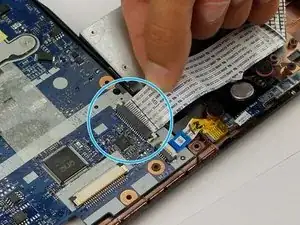

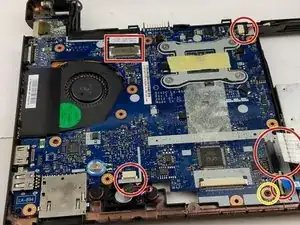

Отсоедините пять ленточных кабелей, аккуратно потянув за каждый шлейф.

Отверткой открутите винт M2x3.

Отсоедините синий разъём от материнской платы.

Отсоедините более широкий белый разъём от материнской платы.

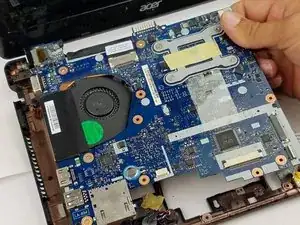

Снимите материнскую плату с рамки.

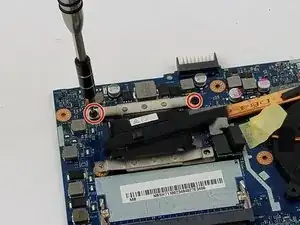

Снимите вентилятор, открутив два винта M2x3.

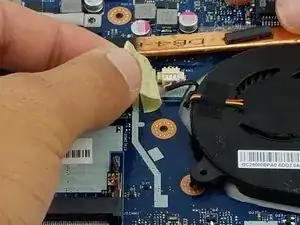

Отклейте ленту от соединения шлейфа для удобного доступа.

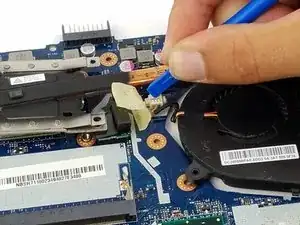

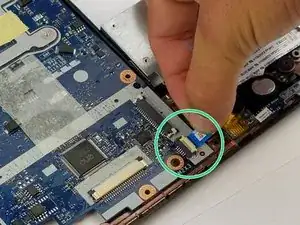

Используйте пластиковый инструмент для открытия, чтобы отсоединить разъём.

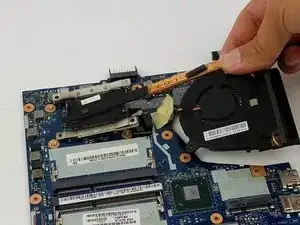

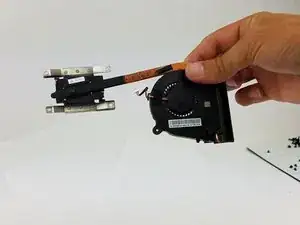

Снимите вентилятор.

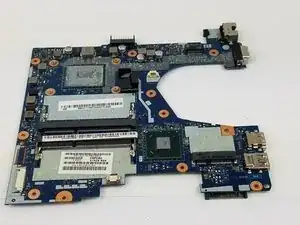

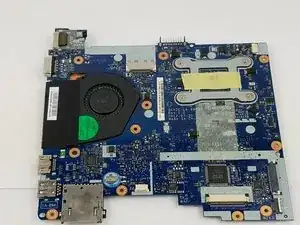

Материнская плата теперь очищена от всех дополнительных компонентов и готова к замене.
