Acer Aspire ES1-111M-C7DE Замена оперативной памяти
Замена оперативной памяти — сложная процедура, так как модуль расположен под материнской платой. В устройстве много винтов от разных частей, но они все одного размера, поэтому не имеет значения, куда именно их возвращать.
Шаг 1
Отверните 13 винтов длиной 6,2 мм на нижней стороне ноутбука с помощью крестообразной отвертки JIS #0.
Шаг 2
Используя пластиковый инструмент для поддевания, аккуратно отожмите нижнюю крышку и снимите её. Отложите в сторону.
Шаг 3

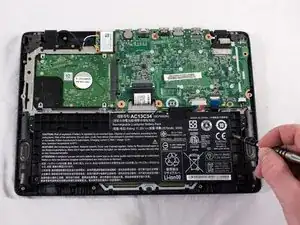

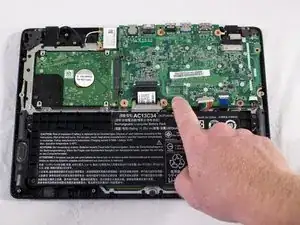

Найдите маленькую черную кнопку в белом круге рядом с аккумулятором на материнской плате.
Нажмите и удерживайте кнопку в течение пяти секунд.
Шаг 4

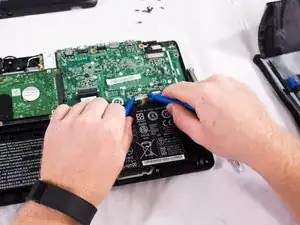

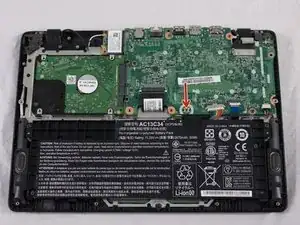

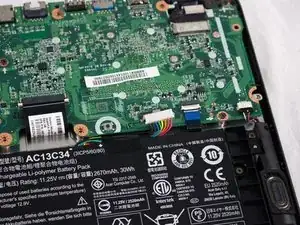

Пальцами или небольшим пластиковым инструментом отсоедините разъем аккумулятора от материнской платы, сжав и оттянув обе стороны разъёма назад.
Шаг 5

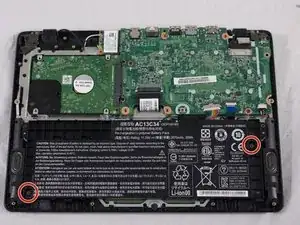

Найдите два черных винта 6,2 мм, фиксирующих аккумулятор, и открутите их.

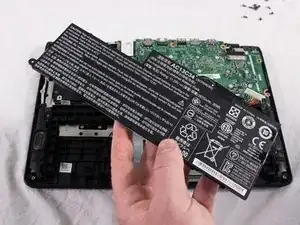

Аккуратно приподнимите и извлеките аккумулятор.
Шаг 6

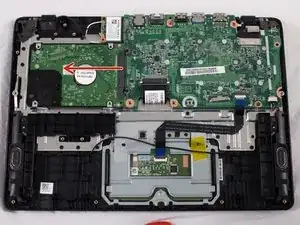

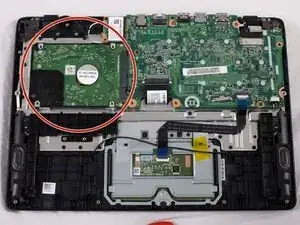

Найдите жесткий диск и сдвиньте его влево, пока он не отсоединится от материнской платы.
Шаг 7

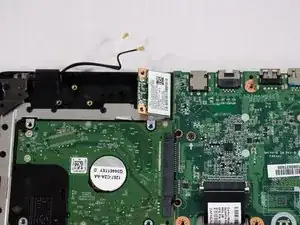

Вы увидите белый прямоугольный элемент рядом с верхним левым углом материнской платы, к которому подключены черный и белый кабели; это сетевая карта.

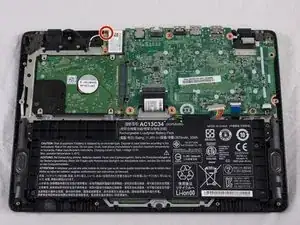

Открутите один винт 6,2 мм в верхнем левом углу сетевой карты.
Шаг 8
Снимите черный и белый кабели с сетевой карты.

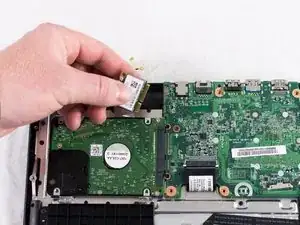

Выньте карту из материнской платы и установите на её место новую.
Шаг 9

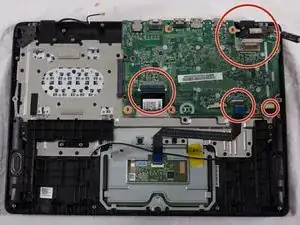

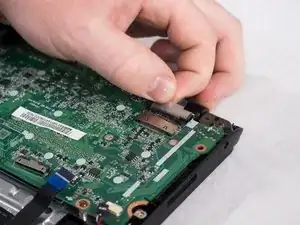

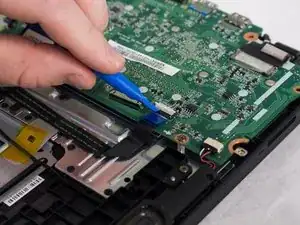

Отключите оставшиеся разъёмы от материнской платы.
Шаг 10

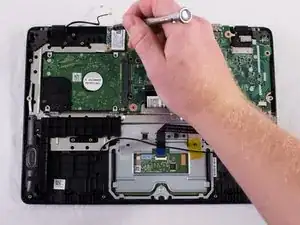

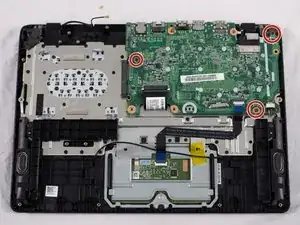

Открутите три винта 6,2 мм, как показано на изображении.
Шаг 11

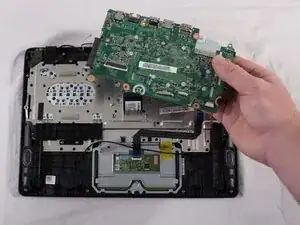

Переверните материнскую плату.
Шаг 12

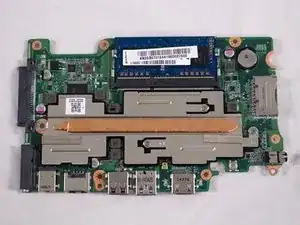

Найдите модуль оперативной памяти.
Шаг 13

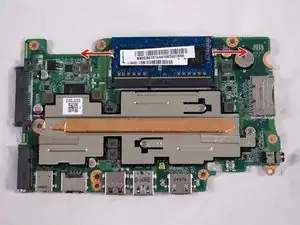

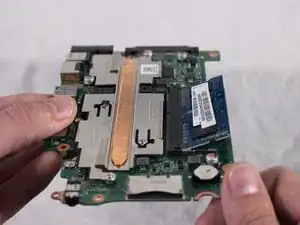

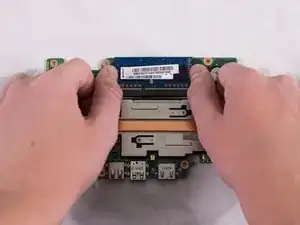

Осторожно отведите в стороны две металлические защёлки, удерживающие модуль оперативной памяти, как показано на изображении.
Модуль должен отщелкнуться и приподняться.
Шаг 14

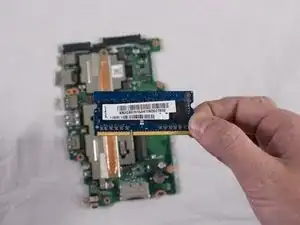

Выньте модуль оперативной памяти.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
