Замена LCD-панели Acer Aspire 5742
Если ваш экран треснут или не функционирует, у вас есть два варианта:
- Вы можете заменить весь модуль крышки ноутбука, включая LCD-панель, веб-камеру, микрофон, антенны Wi-Fi, корпус и петли. Это может потребоваться, если пластиковый корпус поврежден. См. Замена экрана Acer Aspire 5742.
- Если требуется заменить только LCD-панель, то вы можете сделать только это, как описано в этом руководстве. Здесь требуется гораздо менее сложная предварительная разборка, но имейте в виду, что LCD-экран хрупкий, и вам нужно позаботиться о том, чтобы не повредить новый.
Если проблема заключается лишь в том, что экран пустой, хотя и не повреждён, как вам кажется, есть небольшая вероятность, что видеокабель нужно переподключить, как на материнской плате, так и на соединении за LCD-панелью.
Фотографии в данном руководстве показывают модуль крышки, отделённый от корпуса ноутбука, но это не обязательно.
Шаг 1
Переведите зажим аккумулятора в положение "разблокировано".
Оттяните второй зажим аккумулятора с пружинным механизмом, пока аккумулятор не поднимется.
Удалите аккумулятор.
Шаг 2

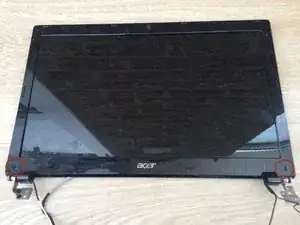

Откройте крышку ноутбука максимально. С помощью маленького ножа для творчества или аналогичного инструмента удалите два черных защитных покрытия на винтах с обеих сторон экрана внизу, вставив кончик лезвия под край покрытия.
Удалите 2 открывшихся винта.
Шаг 3

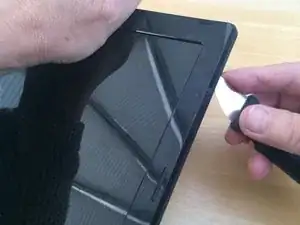

Отделите рамку вокруг экрана, используя скребок или аналогичный инструмент, чтобы отпустить зажимы, удерживающие ее на месте. Поочередно обрабатывайте обе стороны и верх. В конце положите ноутбук на бок, чтобы работать вдоль нижней части. Теперь вы должны иметь возможность снять рамку.
Шаг 4

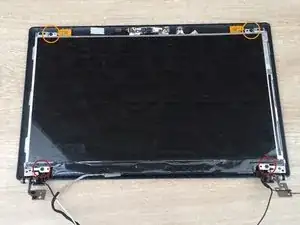

Удалите 2 винта с нижней стороны LCD-панели.
В верхней части LCD-панели удалите 2 винта, наиболее удаленные от углов. Поддерживайте панель, когда удаляете эти винты.
Очень осторожно наклоните LCD-панель вперёд и положите её лицевой стороной вниз.
Шаг 5

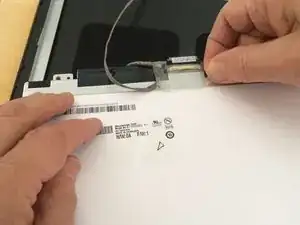

Осторожно приподнимите прозрачную клеевую пленку, закрывающую видеовыход на задней стороне LCD-панели, и отключите разъем.
Теперь вы можете полностью удалить LCD-панель.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
