Замена кулера (вентилятора) процессора Gateway NE51006u

Перед началом руководства убедитесь, что устройство выключено.

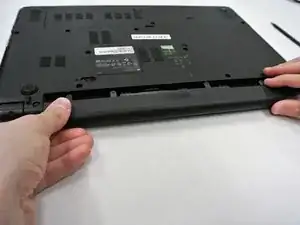

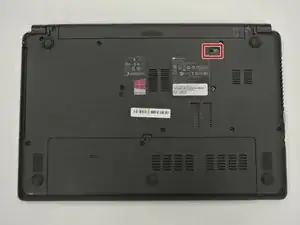

Положите устройство на рабочую поверхность экраном вниз. Возьмите лопаточку и используйте заострённый конец, чтобы поймать защёлку под аккумулятором. Сдвиньте защёлку вправо, пока аккумулятор не отсоединится от корпуса устройства.

Выньте аккумулятор, держа его параллельно устройству.

Убедитесь, что устройство выключено и не подключено к источнику питания. Разместите устройство перевёрнутым.

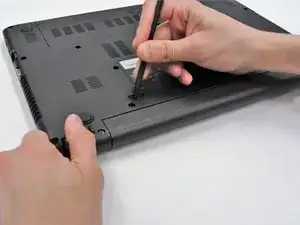

Используйте отвёртку PH0 с крестовой насадкой, чтобы вынуть винт 9,0 мм на прямоугольной панели под устройством.

Используйте пластиковый инструмент для открытия, чтобы поддеть прямоугольную панель, из которой был извлечён винт 9,0 мм.

Снимите один винт 9,0 мм на серебристой рамке, в которой находится жёсткий диск. Оттяните пластиковую язычок с той стороны, противоположной корпусу винта, чтобы вынуть серебристую рамку с жёстким диском.

Снимите по два винта 9,0 мм с каждой стороны серебристой рамки, чтобы выдвинуть жёсткий диск из корпуса рамки.

Перед выполнением шагов этого руководства необходимо вынуть аккумулятор и жёсткий диск, следуя инструкциям по замене аккумулятора и жёсткого диска, доступным в соответствующих разделах.

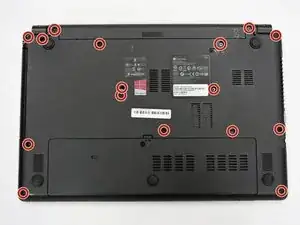

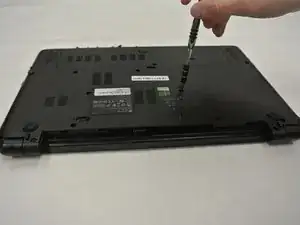

Используйте отвёртку PH0 с крестовой насадкой, чтобы снять оставшиеся винты 9,0 мм на задней панели устройства — всего должно быть шестьнадцать винтов.

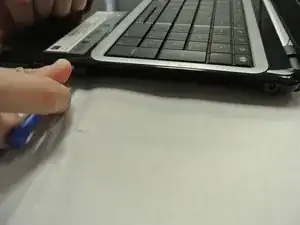

Используйте пластиковый инструмент для открытия, чтобы поддеть боковые части основания ноутбука, начиная с области, ближайшей к петлям.

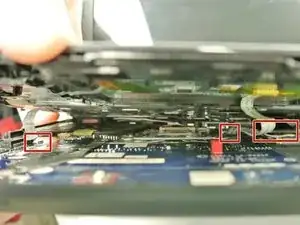

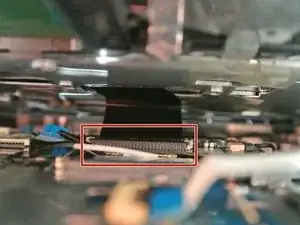

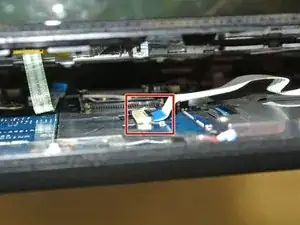

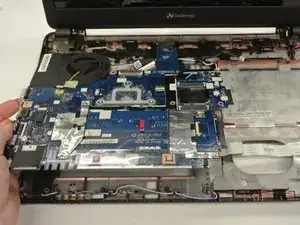

После поддёма клавиатурного модуля с основания поднимите белые откидывающиеся крышки, подключённые к трём шлейфам, и аккуратно потяните, чтобы отключить их.

При сборке ноутбука снова поднимите откидывающиеся крышки и подключите шлейфы, затем опустите крышки на место.

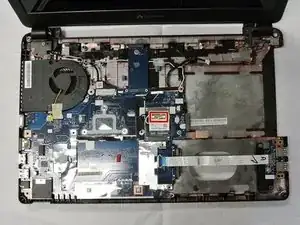

Отключите провода, подключенные к модулю беспроводной сети.

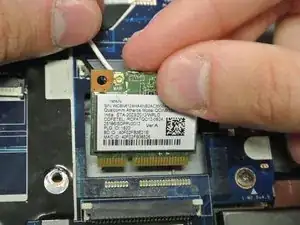

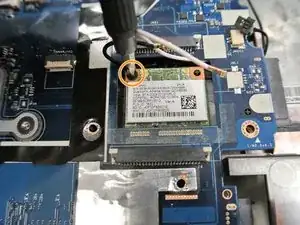

Используйте отвёртку PH0 с крестовой насадкой, чтобы вынуть винт 9,0 мм, крепящий модуль беспроводной сети в правом верхнем углу. Затем извлеките процессор, поддев его под углом и потянув в сторону экрана ноутбука.

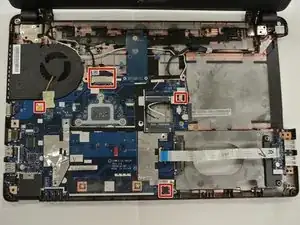

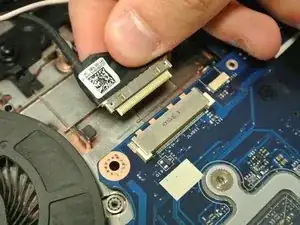

Отключите оставшиеся указанные провода.

Плоский конец лопаточки может помочь снять эти провода без повреждения устройства.

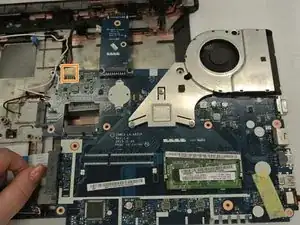

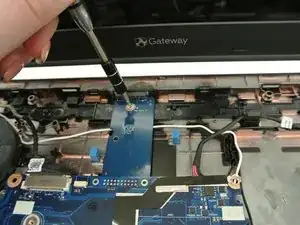

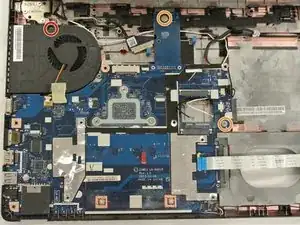

Используйте отвёртку PH0 с крестовой насадкой, чтобы вынуть винт 9,0 мм, крепящий кулер процессора.

После удаления этого винта снимите ещё два указанных винта 9,0 мм.

Этот шаг требует максимальной осторожности. Кулер процессора останется прикреплённым к материнской плате.

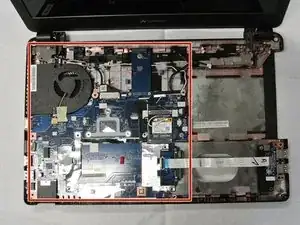

Поднимите материнскую плату вверх и вытащите её из корпуса, оттянув от экрана, чтобы частично отсоединить её от ноутбука.

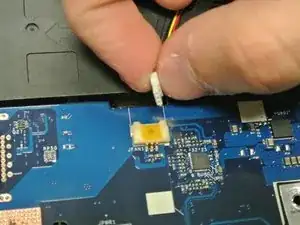

Переверните материнскую плату и отключите обозначенный провод.

Часть материнской платы соединена с аккумулятором, поэтому при отсоединении материнской платы от устройства будьте особенно осторожны.

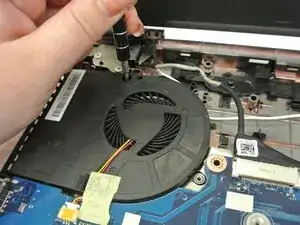

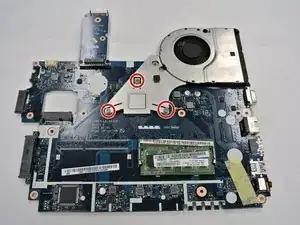

Используйте отвёртку PH0, чтобы выкрутить три винта 9,0 мм, крепящие кулер процессора.

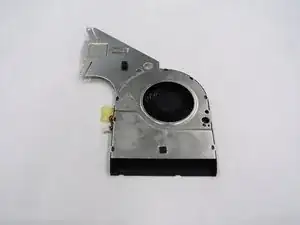

На этом этапе кулер процессора должен быть отсоединён от устройства.
