Замена экрана ЖК-дисплея Gateway NE51006u

Перед началом работы убедитесь, что устройство выключено.

Поместите устройство на рабочее место экраном вниз. Возьмите лопатку и используйте её острый конец, чтобы зацепить защёлку под аккумулятором. Сдвиньте защёлку вправо, пока аккумулятор не отделился от корпуса устройства.

Извлеките аккумулятор, вытягивая его параллельно корпусу устройства.

Убедитесь, что устройство выключено и отключено от источника питания. Поверните устройство вниз экраном.

Используйте отвёртку с крестообразным шлицем PH0, чтобы вывернуть винт длиной 9,0 мм на прямоугольной панели, расположенной под устройством.

Используйте пластиковое распирающее приспособление, чтобы открыть прямоугольную панель, из которой был извлечён винт длиной 9,0 мм.

Выкрутите один винт длиной 9,0 мм на серебряной коробке, содержащей жёсткий диск. Оттяните назад пластиковую застёжку на стороне, противоположной стороне крепления винта, чтобы извлечь серебряную коробку с жёстким диском.

Выкрутите два винта длиной 9,0 мм с каждой стороны серебряной коробки, чтобы выдвинуть жёсткий диск из его корпуса.

Перед началом работы убедитесь, что устройство выключено.

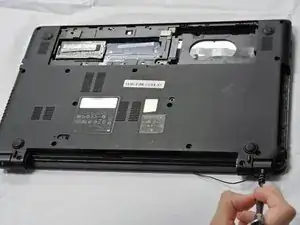

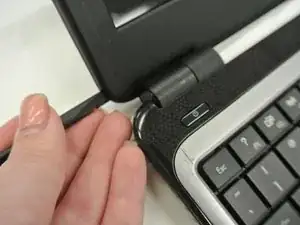

Снимите чёрные заглушки винтов, закрывающие винты длиной 4,2 мм, расположенные внутри цилиндрических петель в нижних углах рамки экрана, затем открутите их с помощью отвёртки с крестообразным шлицем PH0.

Перед выполнением действий из этого руководства пользователь обязан извлечь аккумулятор и жёсткий диск, выполнив шаги из руководства по их замене.

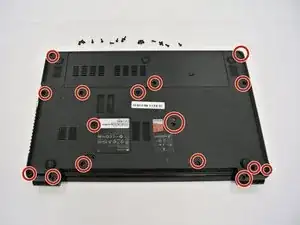

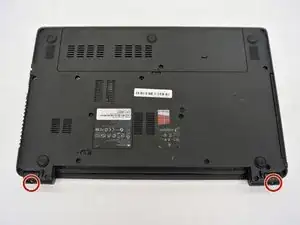

Используйте отвёртку с крестообразным шлицем PH0, чтобы вывернуть оставшиеся винты длиной 9,0 мм с задней стороны устройства — всего должно быть шестнадцать винтов.

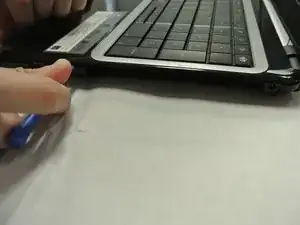

Откройте ноутбук и используйте пластиковое распирающее приспособление, чтобы открыть боковые стороны основания ноутбука, начиная с участков, расположенных ближе всего к петлям. Продолжайте, пока основание ноутбука не отделится от клавиатуры.

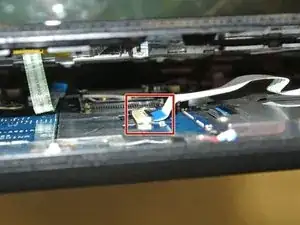

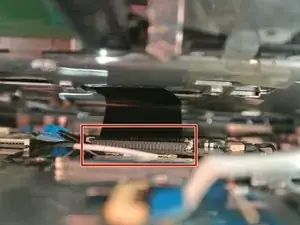

После отделения блока клавиатуры от основания поднимите белые поворотные крышки, соединённые с тремя ленточными кабелями, показанными на изображении, и аккуратно потяните, чтобы отключить.

При сборке ноутбука поднимите поворотные крышки, подключите ленточные кабели, затем опустите крышки обратно.

Используйте пластиковое распирающее приспособление или лопатку, чтобы снять пластиковую рамку вокруг экрана ЖК-дисплея. Для этого вставьте клин в щель между двумя половинками корпуса экрана.

Вы услышите лёгкий щелчок и почувствуете разрушение соединения, когда будете водить инструментом по бокам корпуса экрана.

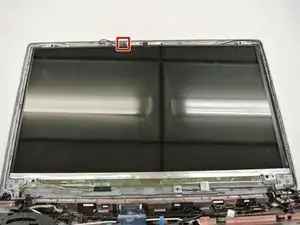

Отключите чёрный кабель, подключённый к веб-камере над экраном ЖК-дисплея.

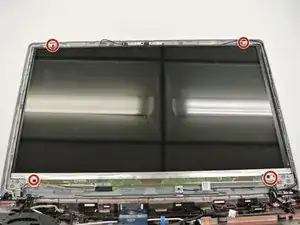

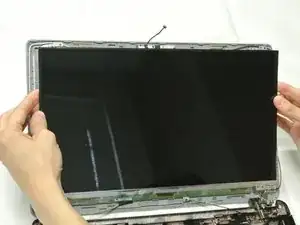

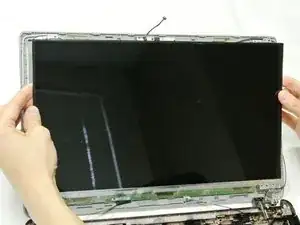

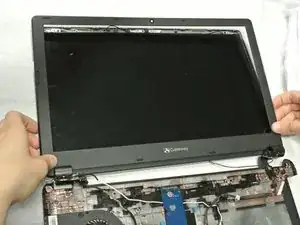

Используйте отвёртку с крестообразным шлицем PH0, чтобы вывернуть четыре чёрных винта длиной 3,4 мм. Перед переходом к следующему шагу извлеките экран из рамки.

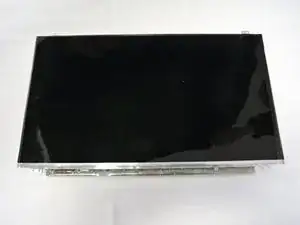

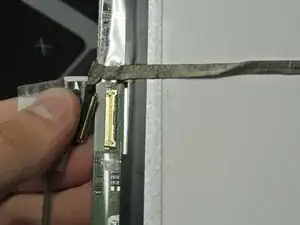

Снимите ленту с кабеля, подключённого к задней части экрана ЖК-дисплея, и отключите кабель, который подсоединён снизу. Экран теперь полностью удалён из корпуса ноутбука.
