Замена гнезда питания (DC Jack) в серии Gateway NE

Расположив ноутбук так, чтобы сторона с аккумулятором была обращена к Вам, используйте отвертку с тонким наконечником или лопатку, чтобы сдвинуть защёлку аккумулятора влево.

Зацепите аккумулятор ногтем или лопаткой после того, как он приподнимется. Подденьте и извлеките аккумулятор. Готово!

Удалите два винта Phillips, крепящих крышку отсека жёсткого диска к корпусу.

Подденьте крышку отсека жёсткого диска лопаткой и снимите её.

Расположив ноутбук батарейной стороной к себе, потяните язычок корзины жёсткого диска вправо.

Этот шаг не требуется, если вы вынимаете жёсткий диск только для тестирования или снимаете материнскую плату.

Удалите четыре винта, крепящие жёсткий диск к корзине.

У клавиатуры нет винтов для удаления.

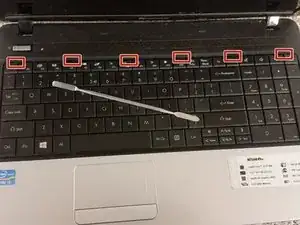

Используйте тонкую лопатку, чтобы надавить на все шесть фиксаторов клавиатуры. На первом придётся немного поддеть, чтобы попасть под клавиатуру. Затем подденьте клавиатуру ногтем и аккуратно тяните вдоль клавиатуры, используя лопатку, чтобы отщёлкнуть остальные защёлки.

По одной защёлке, которую нельзя нажать, находится с каждой стороны клавиатуры. Не пытайтесь нажимать их. Как только верхняя часть клавиатуры приподнимется, вытащите клавиатуру из этих защёлок.

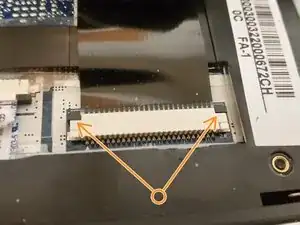

Аккуратно сдвиньте по направлению к экрану защёлку разъёма кабеля клавиатуры с обеих сторон, затем вытяните освободившийся кабель клавиатуры. Отложите клавиатуру в сторону.

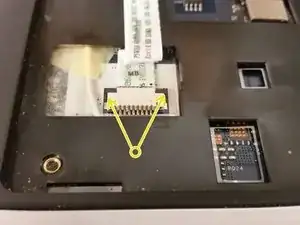

Аккуратно сдвиньте по направлению к экрану защёлку разъёма кабели кнопки питания с обеих сторон, затем вытяните кабель.

То же самое выполните для кабеля тачпада.

Переверните ноутбук снова.

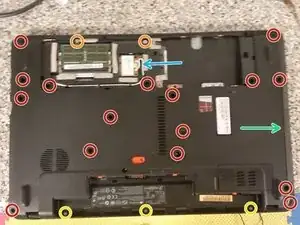

Удалите шестнадцать винтов Phillips M2.5x8, крепящих панель под ладони.

Удалите два серебристых винта Phillips M2.5x6, крепящих панель под ладони.

Возьмите биту Phillips #0 и снимите три серебристых винта M2, крепящих панель под ладони.

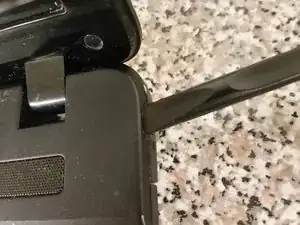

Используйте лопатку, чтобы отделить панель под ладони от основания.

Выдвиньте оптический привод.

Отсоедините разъёмы антенн беспроводной сети, затем извлеките модуль беспроводной сети.

С битой Phillips #1 удалите два серебристых винта M2.5x6.

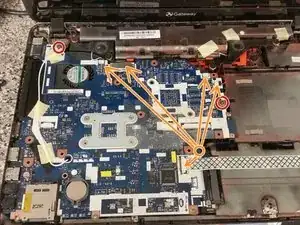

Отсоедините все кабели от материнской платы, включая вытягивание антенны беспроводной сети из её отверстия.

Поднимите материнскую плату. Гнездо питания всё ещё подключено к плате, поэтому не оттягивайте плату слишком далеко.

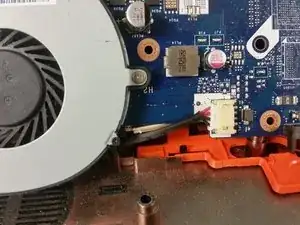

Оттяните штекер гнезда питания, чтобы снять его.

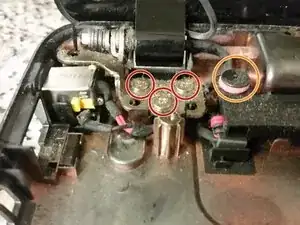

Удалите три винта M2.5x6 Phillips, крепящие левую петлю к корпусу. Нет необходимости снимать винты правой петли.

Удалите два винта (один вне кадра), удерживающие левый динамик.

Резко потяните гнездо питания, чтобы освободить его. Готово!
