Замена вентилятора Gateway MS2370

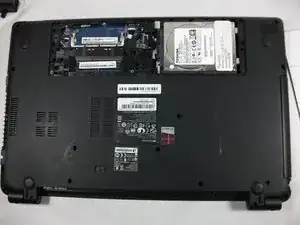

Убедитесь, что ноутбук выключен, и переверните его так, чтобы нижняя часть была направлена вверх. Затем найдите защёлку аккумулятора, как показано.

С помощью пальцев или пластиковой лопатки сдвиньте защёлку аккумулятора влево, чтобы освободить аккумулятор.

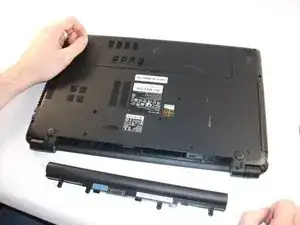

Вытяните аккумулятор из ноутбука, чтобы снять его.

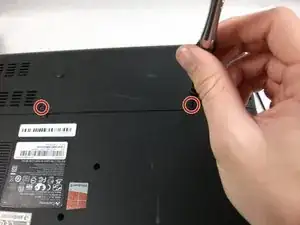

Отверните три крестообразных винта Phillips 01 длиной 10 мм на задней панели ноутбука.

Отключите все устройства от портов USB и SD.

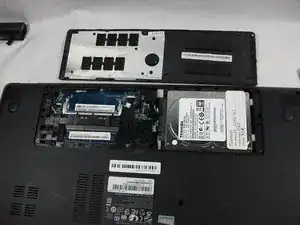

Снимите крышку корпуса.

Это открывает доступ к дополнительным винтам, которые нужно удалить.

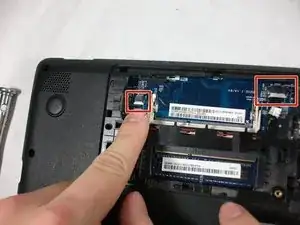

Отключите два видимых кабеля от материнской платы.

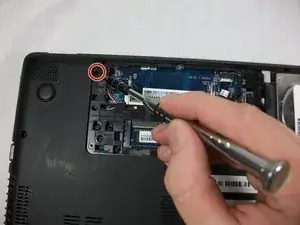

Отверните остальные винты корпуса: несколько крестообразных винтов Phillips 01 длиной 10 мм и три крестообразных винта Phillips 00 длиной 3 мм.

Отмеченный винт полностью не вынимается. Просто ослабьте его и оставьте на месте — это не повлияет на остальную часть замены.

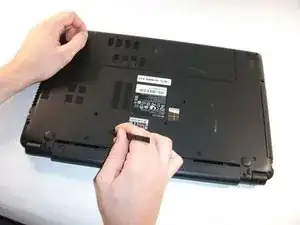

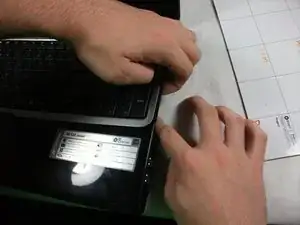

Разделите корпус ноутбука.

В этом снимке оптический привод был снят. Вы можете удалить его, просто вытянув наружу после выполнения предыдущего шага.

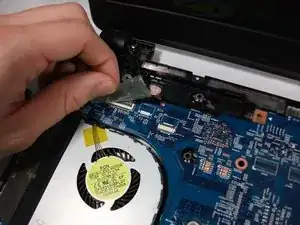

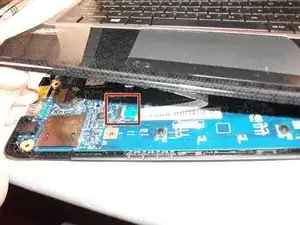

Отключите шлейф тачпада и шлейф клавиатуры, подняв серую защёлку и вынув кабель.

У этого кабеля специальный разъём, для отключения которого необходимо приподнять серую защёлку.

Разъём клавиатуры находится в центре материнской платы и может быть отключён как обычный кабель.

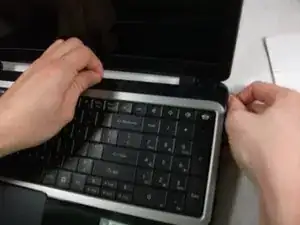

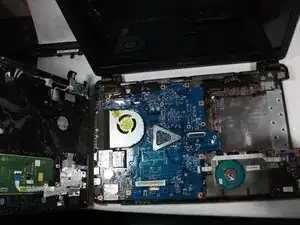

Снимите верхнюю часть корпуса.

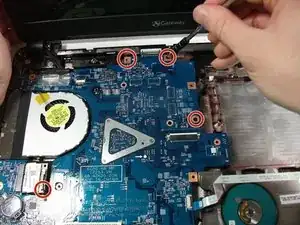

Отверните все 5 крестообразных винтов Phillips 01 длиной 10 мм.

Ещё один винт находится за пределами кадра

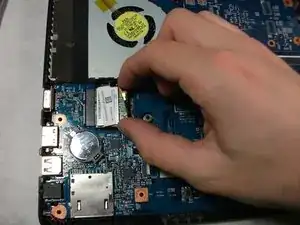

Отключите шлейф, подключённый к USB-концентратору, сетевой карте и кабелю монитора.

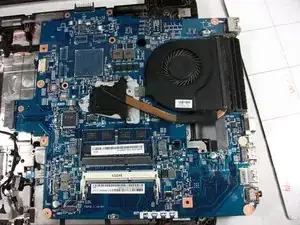

Переверните материнскую плату.

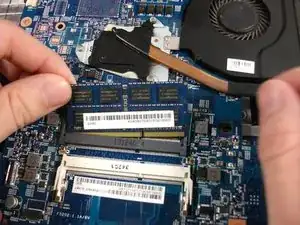

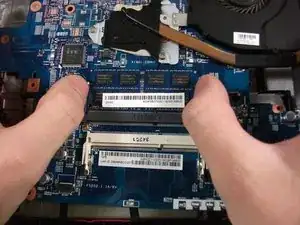

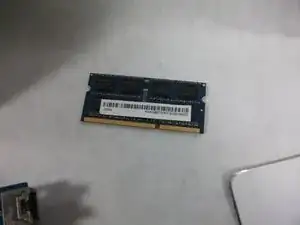

Одновременно сдвиньте защёлки слотов оперативной памяти наружу двумя большими пальцами, чтобы освободить и вынуть модуль памяти.

Последний шаг этого руководства не обязателен для замены вентилятора.

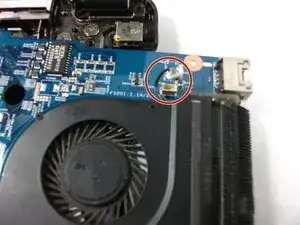

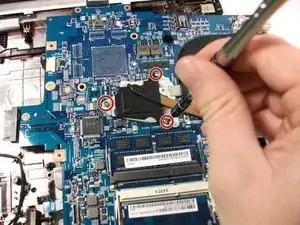

Отверните три крестообразных винта Phillips 01 длиной 3 мм.

Эти винты полностью не вынимаются. Просто ослабьте их настолько, чтобы освободить вентилятор от материнской платы.

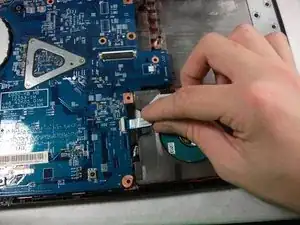

Отключите кабель вентилятора от материнской платы.

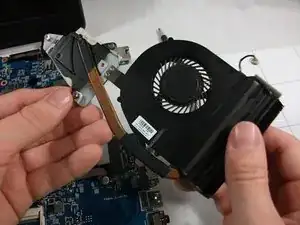

Снимите вентилятор.
