Разборка серии Gateway NE56R

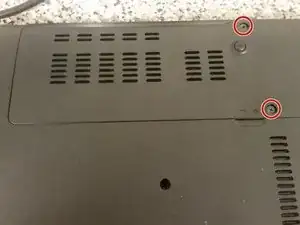

Удалите два винта с крестообразным шлицем, закрепляющих крышку жёсткого диска на основании.

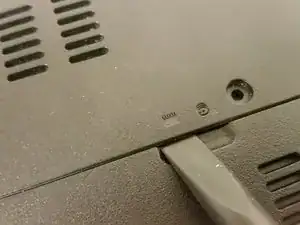

Подденьте крышку жёсткого диска лопаткой и снимите её.

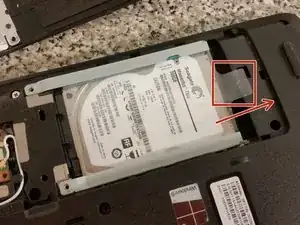

С батареей ноутбука, обращённой к Вам, потяните язычок корзины жёсткого диска вправо.

Этот шаг не обязателен, если Вы только извлекаете жёсткий диск для тестирования или снимаете материнскую плату.

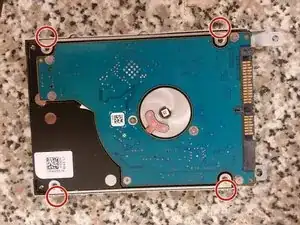

Снимите четыре винта, фиксирующие жёсткий диск в корзине.

Раздвиньте защёлки, удерживающие планки оперативной памяти. Планка RAM отщёлкнется и приподнимется вверх. В этот момент можно вынуть её. Повторите для второй планки при наличии.

Клавиатура не имеет винтов для снятия.

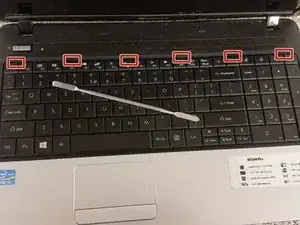

Используйте тонкую лопаточку, чтобы нажать на все шесть защёлок клавиатуры. На первой придётся немного поддеть, чтобы попасть под край клавиатуры. После этого подденьте клавиатуру ногтем и аккуратно тяните, продвигаясь вдоль клавиатуры и используя лопаточку, чтобы отщёлкнуть остальные фиксаторы.

По одной неподвижной защёлке находится по обеим сторонам клавиатуры. Не пытайтесь их нажимать. Как только верхняя часть клавиатуры приподнимется, вытащите клавиатуру из этих фиксаторов.

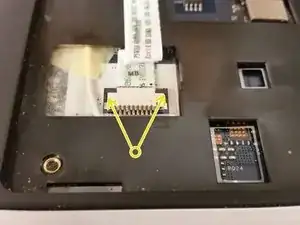

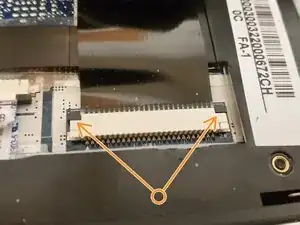

Осторожно сдвиньте каждый бок блокирующего разъёма ленточного кабеля клавиатуры в сторону экрана, затем выньте ослабленный кабель. Отложите клавиатуру в сторону.

Осторожно сдвиньте каждый бок блокирующего разъёма кабеля кнопки питания в сторону экрана, затем выньте кабель.

Переверните ноутбук обратно.

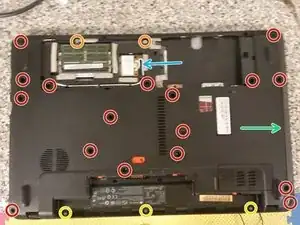

Удалите семнадцать винтов Philips M2.5x8, фиксирующих панель для рук (palmrest).

Удалите два серебристых винта Philips M2.5x6, фиксирующих панель для рук.

Возьмите биту Philips #0 и удалите три серебристых винта M2, фиксирующих панель для рук.

С помощью лопатки разъедините панель для рук и основание.

Выдвиньте оптический привод.

Отсоедините разъёмы антенных проводов беспроводного модуля, затем выньте саму беспроводную карту.

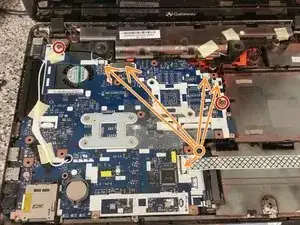

Используя биту Philips #1, удалите два серебристых винта M2.5x6.

Отключите все кабели от материнской платы, включая вытягивание антенного кабеля из его отверстия.

Поднимите материнскую плату. Разъём питания постоянного тока всё ещё подключён к плате, поэтому не тяните плату далеко.

Оттяните штекер разъёма питания постоянного тока, чтобы отсоединить его. Теперь можно снять материнскую плату и отложить остальную часть ноутбука.

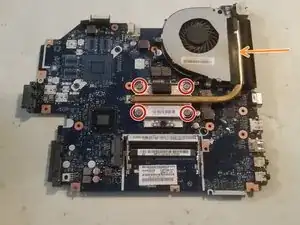

Снимите четыре винта, фиксирующие радиатор к материнской плате.

Удалите чёрную ленту, скрепляющую радиатор с вентилятором — радиатор освободится.

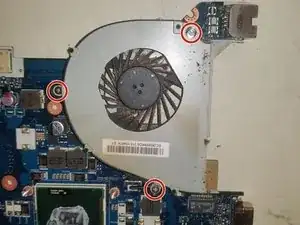

Удалите три винта, фиксирующие вентилятор к материнской плате.

Отсоедините разъём вентилятора от материнской платы, затем снимите вентилятор.

Поверните винт гнезда процессора против часовой стрелки, чтобы освободить процессор, и извлеките процессор из сокета.

Удалите винты, фиксирующие левый и правый динамики, и снимите динамики.

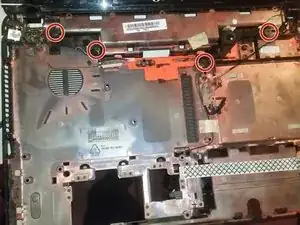

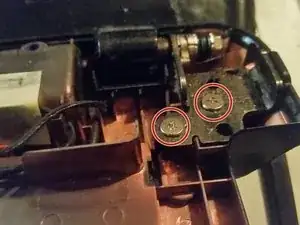

Снимите винты, фиксирующие петли к основанию, затем поднимите узел вверх и извлеките его.

На этом этапе можно просто потянуть разъём питания постоянного тока вверх, чтобы снять его.

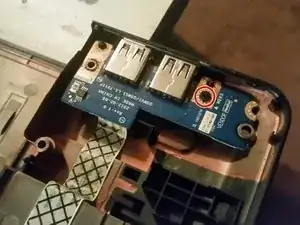

Плата с USB-портом закреплена одним винтом M2x3 с крестообразным шлицем. Вы можете удалить этот винт и вытянуть плату вместе с кабелем вверх.

Кабель приклеен к корпусу основания.
