Замена USB-порта Gateway NE52203u
Ваш ноутбук не передаёт данные при подключении USB-устройства? Скорее всего неисправен USB-порт, и его потребуется заменить. Это руководство содержит шаги, необходимые для замены старого USB-порта на новый.
Шаг 1
Переверните устройство на заднюю сторону, чтобы получить доступ к аккумулятору.
Шаг 2
Найдите защёлку фиксации аккумулятора и сдвиньте её в другую сторону.
Для сдвига защёлки может пригодиться небольшой инструмент, например ручка или отвертка.
Шаг 3
Возьмите извлечённый аккумулятор и полностью удалите его из устройства.
При установке нового аккумулятора убедитесь, что контакты аккумулятора выровнены с соответствующими отверстиями в ноутбуке.
Шаг 4
Удалите 18 винтов Phillips #00 длиной 6,0 мм с нижней части ноутбука.
Удалите 5 винтов Phillips #00 длиной 6,0 мм под крышкой.
Шаг 5
Удалите три винта Phillips #00 длиной 2,9 мм из отсека аккумулятора.
Шаг 6
Отделите нижнюю панель от узла тачпада, поддев пластиковой монтажной лопаткой между ними по всем четырём сторонам.
Шаг 7
Вытащите чёрный ленточный кабель из разъёма с помощью пинцета, чтобы полностью отделить узел тачпада от нижней части корпуса.
Шаг 8
Отключите два ZIF-разъёма, которые соединяют узел тачпада с материнской платой.
Сначала откройте заслонку, закрывающую ленточный кабель, используя монтажную лопатку или ноготь.
Затем аккуратно потяните ленту прочь от разъёма.
Шаг 9

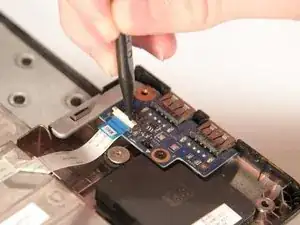

С помощью монтажной лопатки подденьте ZIF-разъём вверх.
Шаг 10

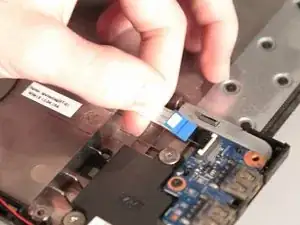

Используя пальцы, аккуратно отсоедините ленточный провод от платы USB.
Шаг 11

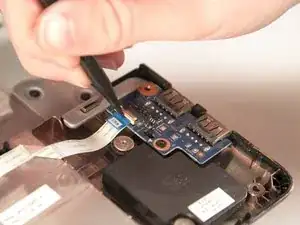

Отверткой Phillips #00 удалите винт 2,9 мм на плате USB.
Шаг 12

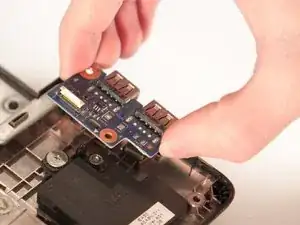

Наконец, снимите старый USB-порт.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
