Замена кнопки питания с датчиком отпечатка пальца Dell Inspiron 17" 7786 2-в-1

Кнопка питания, которая также выполняет функцию считывателя отпечатков пальцев, для более удобного входа в систему. Нажатие этой кнопки ощущается минимальным, мягким и даже тихим. Сама деталь фактически отвечает только за функцию считывания отпечатков, поскольку компонент, запускающий питание компьютера — это плата ввода/вывода.

Шаг 1

Удалите восемь винтов M2 длиной 5 мм, фиксирующих нижнюю крышку, используя отвертку Phillips #0.

Шаг 2

Ослабьте три захваченных винта, фиксирующих нижнюю крышку ближе к шарнирам.

Не пытайтесь вынимать три захваченных винта! Нужно только ослабить их. Они должны оставаться в нижней крышке.

Шаг 3

Осторожно подденьте нижнюю крышку инструментом для вскрытия iFixit в щели рядом с шарнирами. Ведите лезвие вдоль краёв и слегка приподнимайте вверх по мере продвижения.

Не начинайте открывать с конца с динамиками, иначе вы можете повредить устройство сильнее!

Шаг 4

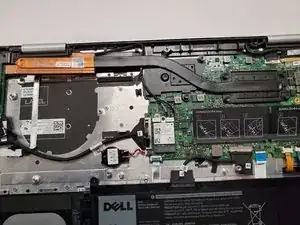

Осторожно снимите нижнюю крышку с ноутбука.

Шаг 5

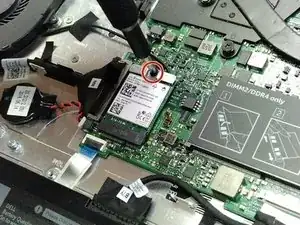

Удалите винт, фиксирующий маленький кронштейн модуля беспроводной связи, с помощью отвертки Phillips #0.

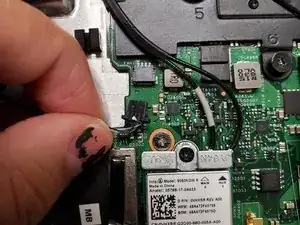

Отключите чёрный провод от разъёма над чёрным треугольником.

Отключите провод с белой меткой от разъёма над белым треугольником.

Выньте карту Wi‑Fi из её слота.

Шаг 6

Осторожно отсоедините кабель ввода/вывода.

Шаг 7

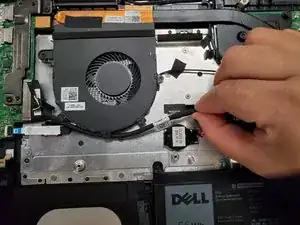

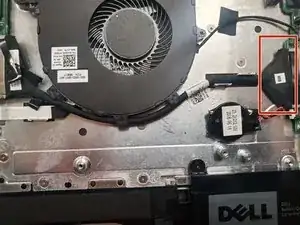

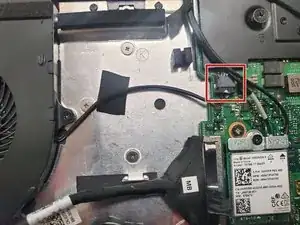

Отсоедините кабель вентилятора от материнской платы.

Шаг 8

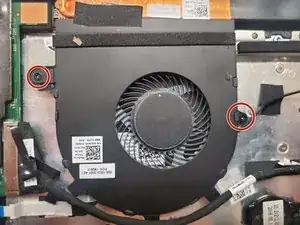

Удалите два винта длиной 3 мм, фиксирующих вентилятор, используя отвертку Phillips #0.

Шаг 9

На вентиляторе есть небольшой кусочек ленты/наклейки, связывающий его с радиатором. Аккуратно удалите её.

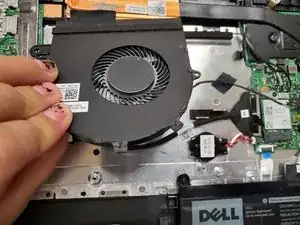

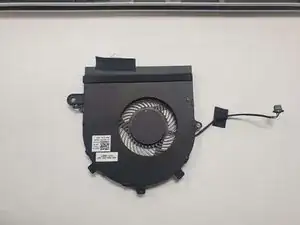

Поднимите вентилятор с панели под ладонь.

Шаг 10

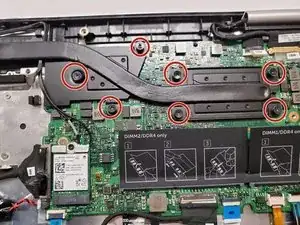

Ослабьте семь захваченных винтов длиной 3 мм, фиксирующих радиатор к материнской плате, используя отвертку Phillips #0.

Шаг 11

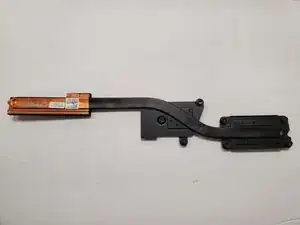

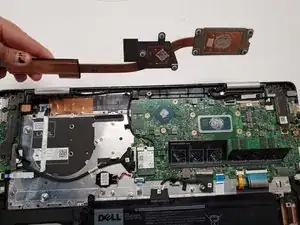

Поднимите радиатор с материнской платы.

Шаг 12

Убедитесь, что устройство раскрыто на 180 градусов. Это упростит демонтаж.

Шаг 13

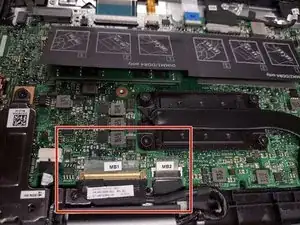

Найдите ленточные кабели сборки с правой стороны, маркированные «MB1» и «MB2».

Ленточный кабель «MB1» зафиксирован медной/латунной пластиной, которую нужно поднять вверх. Затем можно вынуть ленту, потянув её из разъёма.

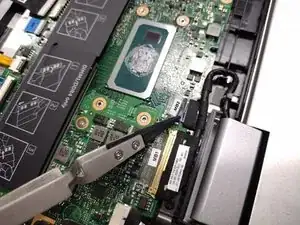

Ленточный кабель «MB2» зафиксирован в разъёме чёрным защёлкивающимся замком. С помощью неметаллического точного инструмента (например, пинцета) поднимите защёлку и выньте кабель MB2.

Шаг 14

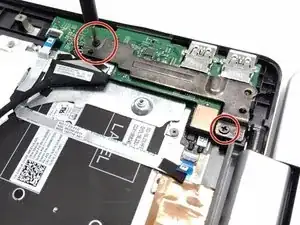

Удалите два винта, фиксирующие сборку в правой части, используя отвертку Phillips #00.

Шаг 15

Удалите винт, защищающий концы кабелей сетевого контроллера и сам микрочип сетевого контроллера, используя отвертку Phillips #0.

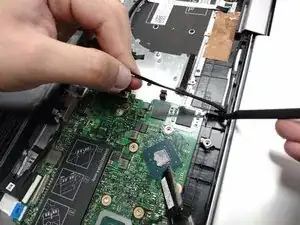

Осторожно отведите кабели от микрочипа сетевого контроллера.

Кабели можно вынуть без снятия радиатора, хотя это не рекомендуется, если вы не знакомы с расположением компонентов.

Шаг 16

Удалите два винта, фиксирующие кронштейн сборки с левой стороны, используя отвертку Phillips #0.

Шаг 17

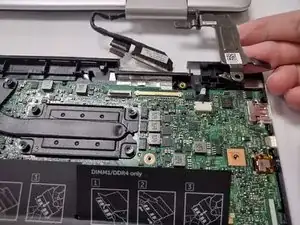

Поднимите дисплейную сборку вверх и отведите от основной/пальмрестовой сборки.

Шаг 18

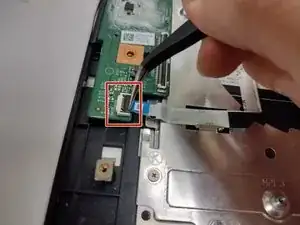

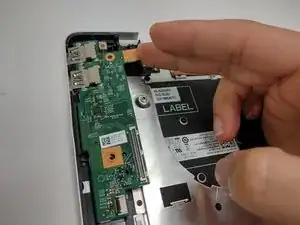

Поднимите защёлку, фиксирующую ленточный кабель на плате ввода/вывода, затем выньте кабель, потянув за синюю вкладку.

Поднимите плату ввода/вывода вверх, чтобы снять её со сборки.

Шаг 19

Поднимите защёлку, удерживающую ленточный кабель. Отсоедините кабель от разъёма.

Удалите винт, удерживающий кнопку на месте, отверткой Phillips #0.

Схватив амортизирующий элемент кнопки, поднимите её вверх от узла.

Заключение

Для обратной сборки устройства выполните эти шаги в обратном порядке.
