Dell Inspiron 17" 7786 2-в-1 Замена материнской платы

Удалите восемь винтов M2 длиной 5 мм, фиксирующих нижнюю крышку, используя крестовую отвертку Phillips #0.

Ослабьте три фиксированных винта, которые крепят крышку ближе к петлям.

Не пытайтесь откручивать три фиксированных винта! Их нужно только ослабить. Они должны остаться на крышке основания.

Аккуратно подденьте нижнюю крышку инструментом для вскрытия iFixit в зазоре рядом с петлями. Ведите лопатку вдоль краёв и слегка приподнимайте по ходу движения.

Не начинайте открытие с торца со динамиком, иначе вы можете повредить устройство!

Осторожно снимите нижнюю крышку с ноутбука.

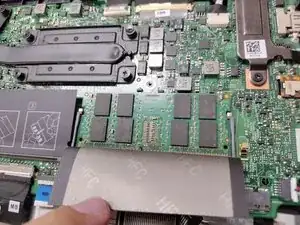

Поднимите крышку, чтобы получить доступ к модулю памяти.

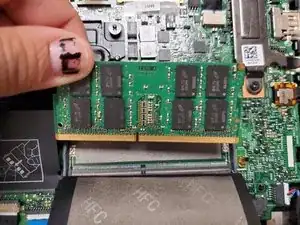

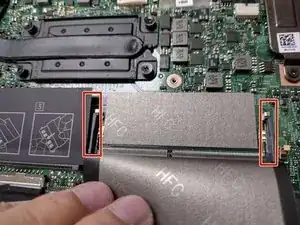

Осторожно разожмите фиксирующие клипсы на концах каждого слота для модулей памяти, пока модуль не поднимется под углом.

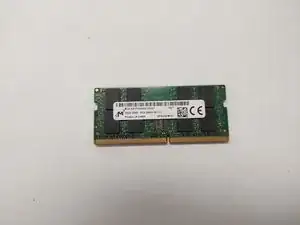

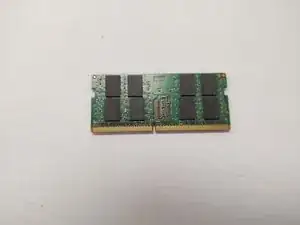

Извлеките модуль памяти, сдвинув его из слота.

Удалите винт, удерживающий маленькую скобу для беспроводной карты, используя крестовую отвертку Phillips #0.

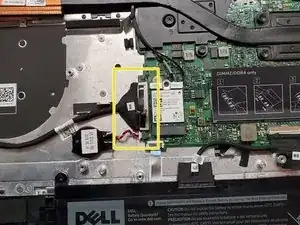

Снимите чёрный проводной разъём с гнезда над чёрным треугольником.

Снимите провод с белой маркировкой из гнезда над белым треугольником.

Выньте Wi‑Fi карту из её слота.

Осторожно отсоедините кабель ввода/вывода.

Отсоедините кабель вентилятора от материнской платы.

Удалите два винта длиной 3 мм, удерживающие вентилятор, используя крестовую отвертку Phillips #0.

На вентиляторе есть небольшой кусочек ленты/наклейки, соединяющий его с радиатором. Аккуратно удалите её.

Снимите вентилятор с узла опорной части корпуса.

Ослабьте семь фиксированных винтов длиной 3 мм, закрепляющих радиатор на материнской плате, используя крестовую отвертку Phillips #0.

Снимите радиатор с материнской платы.

Убедитесь, что устройство раскрыто на 180 градусов. Это облегчит снятие.

Найдите ленточные кабели сборки с правой стороны, помеченные «MB1» и «MB2».

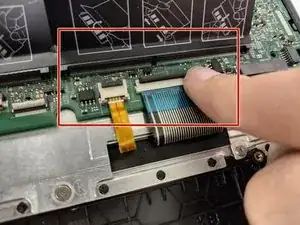

Ленточный кабель «MB1» фиксируется медно‑латунной защёлкой, которую нужно поднять вверх. Затем извлеките кабель, потянув его от разъёма.

Ленточный кабель «MB2» зафиксирован в разъёме чёрным защёлкивающимся язычком. Используя неметаллический прецизионный инструмент (например, пинцет), поднимите язычок и извлеките кабель MB2.

Удалите два винта, удерживающие узел с правой стороны, используя крестовую отвертку Phillips #00.

Удалите винт, защищающий концы кабелей сетевой карты и микросхему сетевого контроллера, используя крестовую отвертку Phillips #0.

Осторожно отведите кабели от микросхемы сетевого контроллера.

Провода можно снять, не снимая радиатор, однако этого не рекомендуется делать, если вы не знакомы с расположением элементов.

Удалите два винта, удерживающие кронштейн узла с левой стороны, используя крестовую отвертку Phillips #0.

Поднимите дисплейный блок вверх, отводя его от опорной/основной части корпуса.

Отключите все кабели от системной платы:

Кабели клавиатуры с фиксаторами

Кабель жесткого диска с фиксатором

Кабель ввода/вывода, который необходимо приподнять или аккуратно отжать от платы лопаткой

Предназначено тянуть за черную язычок разъема для снятия кабеля, однако при этом он склонен к разрыву.

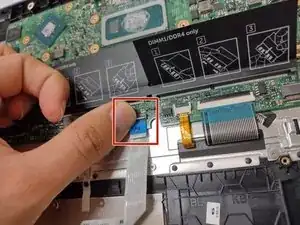

Отключите кабель тачпада с фиксатором.

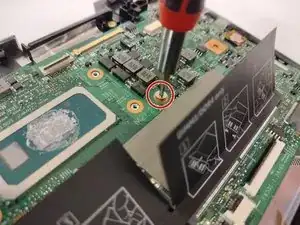

Удалите два винта, фиксирующие системную плату, крестовой отверткой Phillips №0:

Один винт находится над слотом оперативной памяти справа.

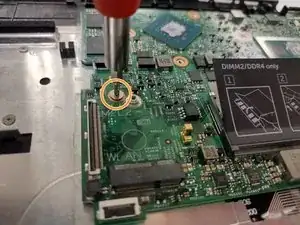

Другой винт расположен рядом с кабелем ввода/вывода у левого края.

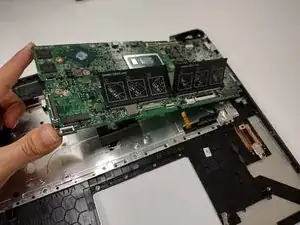

Поднимите материнскую плату и извлеките её из ноутбука.
